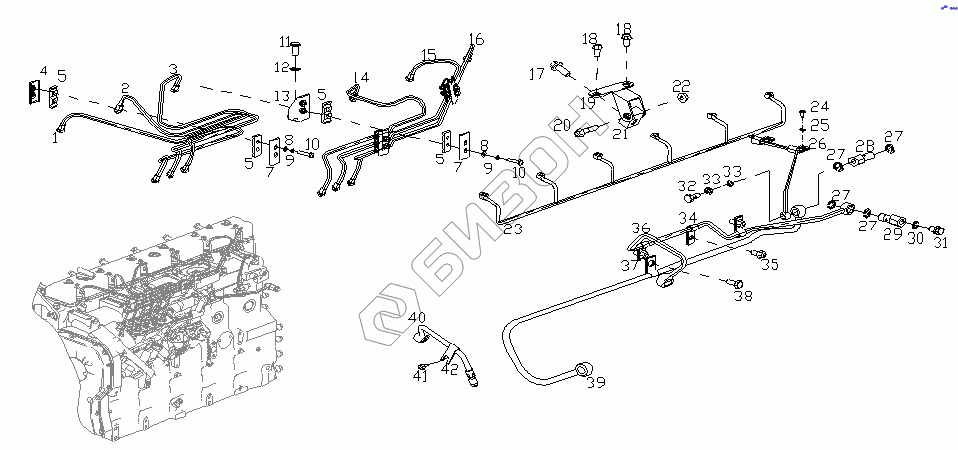

Графический каталог запасных частей к технике: SDEC SC9D220G2B1. FUEL LINES GROUP D26-000-104+C
1
2
3
4
5
5
5
5
7
7
8
8
9
9
10
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
27
27
27
28
29
30
31
32
33
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | D26-001-35+B | TUBE ASSEMBLY, INJECTOR FUEL SUPPLY |
Загрузка ...
|
|
| 2 | D26-002-35+B | TUBE ASSEMBLY, INJECTOR FUEL SUPPLY |
Загрузка ...
|
|
| 3 | D26-003-35+B | TUBE ASSEMBLY, INJECTOR FUEL SUPPLY |
Загрузка ...
|
|
| 4 | D26-034-01+A | BRACE, FUEL TUBE ASSY |
Загрузка ...
|
|
| 5 | D26-104-01+A | ISOLATOR, VIBRATION |
Загрузка ...
|
|
| 7 | D26-105-01+B | BRACE, FUEL TUBE |
Загрузка ...
|
|
| 8 | B00001296 | WASHER, PLAIN |
Загрузка ...
|
|
| 9 | B00001251 | STANDARD SPRING WASHER |
Загрузка ...
|
|
| 10 | B00002108 | BOLT, HEX FLANGE HEAD CAP |
Загрузка ...
|
|
| 11 | B00000631 | HEXAGON HEAD BOLT |
Загрузка ...
|
|
| 12 | B00001299 | WASHER, PLAIN |
Загрузка ...
|
|
| 13 | D26-035-01+A | TUBE BRACKET ASSY |
Загрузка ...
|
|
| 14 | D26-004-37+B | TUBE ASSEMBLY, INJECTOR FUEL SUPPLY |
Загрузка ...
|
|
| 15 | D26-005-35+B | TUBE ASSEMBLY, INJECTOR FUEL SUPPLY |
Загрузка ...
|
|
| 16 | D26-006-35+B | TUBE ASSEMBLY, INJECTOR FUEL SUPPLY |
Загрузка ...
|
|
| 17 | D26-131-01+A | BOLT |
Загрузка ...
|
|
| 18 | B00002146 | BOLT, HEX FLANGE HEAD CAP |
Загрузка ...
|
|
| 19 | D26-129-31A+A | BRACKET, FUEL INJECTION PUMP |
Загрузка ...
|
|
| 20 | B00002046 | BOLT, HEX FLANGE HEAD CAP |
Загрузка ...
|
|
| 21 | D26-130-01+A | SPACER, FUEL INJECTION PUMP |
Загрузка ...
|
|
| 22 | B00000846 | NUT, HEX FLANGE HEAD CAP |
Загрузка ...
|
|
| 23 | D26-008-33B+A | FUEL RETURN PIPE ASSY |
Загрузка ...
|
|
| 24 | B00000582 | HEXAGON HEAD BOLT |
Загрузка ...
|
|
| 25 | B00001293 | PLAIN WASHER |
Загрузка ...
|
|
| 26 | D26-117-01+C | CLIP |
Загрузка ...
|
|
| 27 | B00001546 | RUBBER COATED HARD WASHER |
Загрузка ...
|
|
| 28 | D26-121-30+B | HINGED BOLT |
Загрузка ...
|
|
| 29 | D26-121-01+A | HINGED BOLT |
Загрузка ...
|
|
| 30 | B00001545 | RUBBER COATED HARD WASHER |
Загрузка ...
|
|
| 31 | B00001724 | HEXAGON PIPE PLUG |
Загрузка ...
|
|
| 32 | B00002185 | BANJO BOLT |
Загрузка ...
|
|
| 33 | B00001555 | RUBBER COATED HARD WASHER |
Загрузка ...
|
|
| 34 | D26-117-30+D | CLIP |
Загрузка ...
|
|
| 35 | B00002133 | BOLT, HEX FLANGE HEAD CAP |
Загрузка ...
|
|
| 36 | D26-114-30A+C | FUEL INLET TUBE, FUEL INJECTION PUMP |
Загрузка ...
|
|
| 37 | D26-117-32+C | CLIP |
Загрузка ...
|
|
| 38 | B00000631 | HEXAGON HEAD BOLT |
Загрузка ...
|
|
| 39 | D26-115-31+A | INLET PIPE, FUEL SUPPLY PUMP |
Загрузка ...
|
|
| 40 | D26-030-02A+F | TUBE WELDING, FUEL RETURN |
Загрузка ...
|
|
| 41 | B00002111 | HEX HEAD BOLT |
Загрузка ...
|
|
| 42 | D26-117-31+B | CLIP |
Загрузка ...
|
|
| 43 | D26-117-38+D | CLIP |
Загрузка ...
|
|
| 44 | D26-105-02+A | BRACE, FUEL TUBE |
Загрузка ...
|
|
| 45 | D26-104-02+A | ISOLATOR, VIBRATION |
Загрузка ...
|
