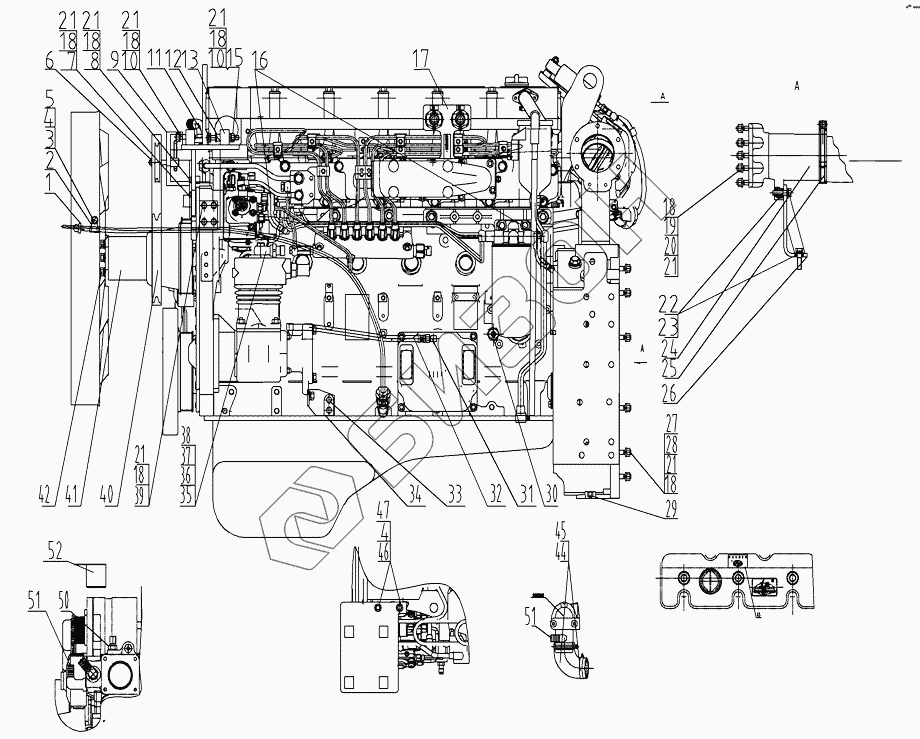

Графический каталог запасных частей к технике: SDEC SC9DF260Q5. PARTS GROUP, ENGINE APPLICATION
1
2
3
4
4
5
6
7
8
9
10
10
11
12
13
15
16
17
18
18
18
18
18
18
18
19
20
21
21
21
21
21
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
44
45
46
47
50
51
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | D00-037-902 | Oil dipstick and tube adapter assy |
Загрузка ...
|
|
| 2 | D00-138-03 | Clamp |
Загрузка ...
|
|
| 3 | B00002133 | BOLT, HEX FLANGE HEAD CAP |
Загрузка ...
|
|
| 4 | B00001254 | Single coil spring lock washers, normal type |
Загрузка ...
|
|
| 5 | B00000846 | NUT, HEX FLANGE HEAD CAP |
Загрузка ...
|
|
| 6 | D16A-003-04 | Tensioner assy |
Загрузка ...
|
|
| 7 | B00002161 | Hexagon bolts with flange |
Загрузка ...
|
|
| 8 | B00002145 | HEX HEAD BOLT |
Загрузка ...
|
|
| 9 | D00-028-01 | Bracket assy, tensioner |
Загрузка ...
|
|
| 10 | B00002007 | Hexagon bolts with flange |
Загрузка ...
|
|
| 11 | D00-163-08 | Joint, warm water outlet from engine |
Загрузка ...
|
|
| 12 | D11-104-01 | Распорная втулка |
Загрузка ...
|
|
| 13 | D00-010-902 | Bracket, air conditioner compressor |
Загрузка ...
|
|
| 14 | B00002026 | Hexagon bolts with flange |
Загрузка ...
|
|
| 15 | B00000833 | NUT, HEX FLANGE HEAD CAP |
Загрузка ...
|
|
| 16 | D26-007-07 | Oil return connector |
Загрузка ...
|
|
| 17 | D00-143-908 | Bracket switch, engine start |
Загрузка ...
|
|
| 18 | B00001276 | WASHER, PLAIN |
Загрузка ...
|
|
| 19 | D13-304-900 | Nut, flange-turbocharger |
Загрузка ...
|
|
| 20 | D13-103-01 | Палец |
Загрузка ...
|
|
| 21 | B00001238 | Single coil spring lock washers, Normal type |
Загрузка ...
|
|
| 22 | B00002049 | BOLT, HEX FLANGE HEAD CAP |
Загрузка ...
|
|
| 23 | B00001799 | Bigger black washers |
Загрузка ...
|
|
| 24 | D00-119-900 | Exhaust pipe, turbocharger |
Загрузка ...
|
|
| 25 | D13-001-01 | Зажим |
Загрузка ...
|
|
| 26 | D00-143-900 | Exhaust pipe adapter bracket |
Загрузка ...
|
|
| 27 | B00001107 | Stud |
Загрузка ...
|
|
| 28 | B00000834 | NUT, HEX FLANGE HEAD CAP |
Загрузка ...
|
|
| 29 | D02A-163-02 | Hex socket pipe plug |
Загрузка ...
|
|
| 30 | D00-169-50 | Joint adapter, oil pressure sensor |
Загрузка ...
|
|
| 31 | D02A-167-01 | Колено, трубка |
Загрузка ...
|
|
| 32 | D00-106-02A | OIL INLET PIPE, AIR COMPRESSOR |
Загрузка ...
|
|
| 33 | B00001996 | HEXAGON BOLTS WITH FLANGE-SMALL SERIES |
Загрузка ...
|
|
| 34 | D00-101-40A | BRACKET, AIR COMPRESSOR |
Загрузка ...
|
|
| 35 | D00-160-58 | Joint, air outlet pipe-air compressor |
Загрузка ...
|
|
| 36 | D00-296-04 | Hinge bolt |
Загрузка ...
|
|
| 37 | D00-140-18 | Spacer |
Загрузка ...
|
|
| 38 | B00002196 | Washer |
Загрузка ...
|
|
| 39 | B00002001 | BOLT, HEX FLANGE HEAD CAP |
Загрузка ...
|
|
| 40 | B00001330 | Automotive v-belt |
Загрузка ...
|
|
| 41 | D16A-128-46 | Spacer, fan |
Загрузка ...
|
|
| 42 | B00002040 | Hexagon bolts with flange |
Загрузка ...
|
|
| 43 | D04-163-22 | Label plate |
Загрузка ...
|
|
| 44 | D24A-107-02A | WATER INLET ELBOW |
Загрузка ...
|
|
| 45 | B00001537 | Spring clamp |
Загрузка ...
|
|
| 46 | B00002150 | HEX HEAD BOLT |
Загрузка ...
|
|
| 47 | B00001300 | WASHER, PLAIN |
Загрузка ...
|
|
| 50 | D00-219-01 | Joint adapter, water temperature sensor |
Загрузка ...
|
|
| 51 | D00-163-15 | Joint, warm water outlet from engine |
Загрузка ...
|
|
| 52 | D87-023-900 | Ambient temperature sensor box |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
