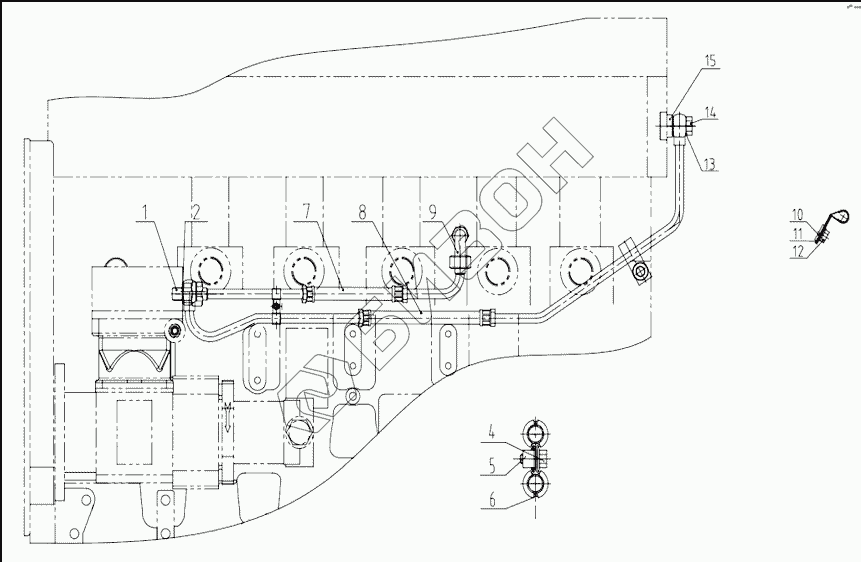

Графический каталог запасных частей к технике: SDEC SC9DF290Q4. ENGINE APPLICATION COOLING LINE GROUP

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
4
5
6
7
8
9
10
11
12
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 D24B-106-33 Pipe joint
Загрузка ...
2 B00001829 Copper washer
Загрузка ...
4 B00002111 HEX HEAD BOLT
Загрузка ...
5 D24B-003-30 Зажим
Загрузка ...
6 D24B-119-30 Зажим
Загрузка ...
7 D24B-001-904 Air compressor water inlet tube
Загрузка ...
8 D24B-002-904 Water outlet pipe, air compressor
Загрузка ...
9 D24B-104-902 Joint elbow
Загрузка ...
10 B00001239 SPRING WASHER
Загрузка ...
11 D24B-117-900 Clamp
Загрузка ...
12 B00002047 BOLT, HEX FLANGE HEAD CAP
Загрузка ...
13 B00002195 Washer
Загрузка ...
14 B00002180 Hinge bolt
Загрузка ...
15 D24B-131-900 Connector
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
