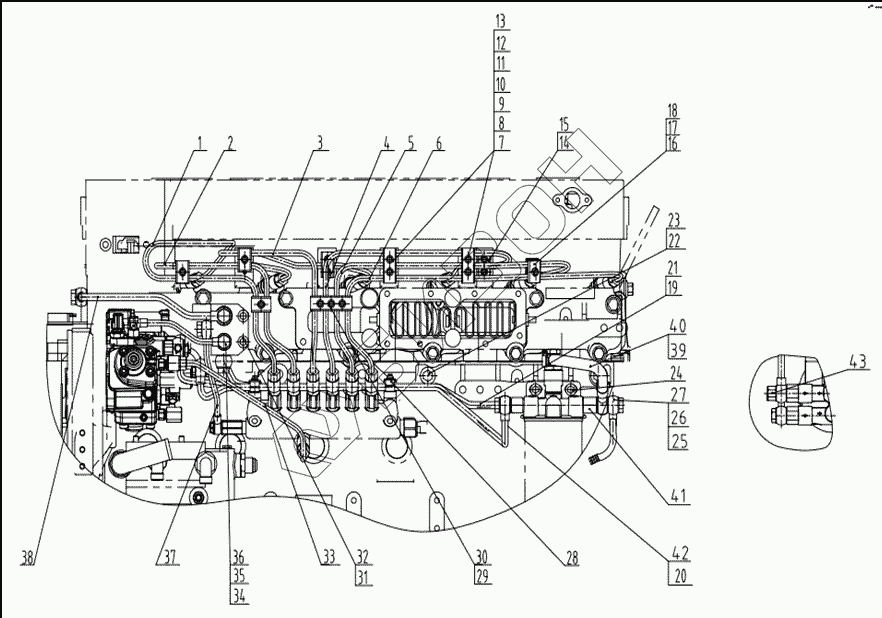

Графический каталог запасных частей к технике: SDEC SC9DF290Q4. FUEL LINE GROUP
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | S00021371 | High pressure fuel pipe assy |
Загрузка ...
|
|
| 2 | S00021372 | High pressure fuel pipe assy |
Загрузка ...
|
|
| 3 | S00021373 | High pressure fuel pipe assy |
Загрузка ...
|
|
| 4 | S00021374 | High pressure fuel pipe assy |
Загрузка ...
|
|
| 5 | S00021375 | High pressure fuel pipe assy |
Загрузка ...
|
|
| 6 | S00021376 | High pressure fuel pipe assy |
Загрузка ...
|
|
| 7 | B00002123 | Hexagon bolts with flange |
Загрузка ...
|
|
| 8 | B00001297 | PLAIN WASHER |
Загрузка ...
|
|
| 9 | B00001252 | SPRING WASHER |
Загрузка ...
|
|
| 10 | D26C-130-800 | Clamp |
Загрузка ...
|
|
| 11 | D26C-131-904 | Cushion, clamp-low pessure fuel pipe |
Загрузка ...
|
|
| 12 | D26C-113-901 | Fuel pipe bracket |
Загрузка ...
|
|
| 13 | B00002134 | HEX HEAD BOLT |
Загрузка ...
|
|
| 14 | D26C-130-902 | Clamp |
Загрузка ...
|
|
| 15 | D26C-131-902 | Cushion, clamp-low pessure fuel pipe |
Загрузка ...
|
|
| 16 | D26C-105-800 | Clamp |
Загрузка ...
|
|
| 17 | D26C-131-01 | Cushion, clamp-low pessure fuel pipe |
Загрузка ...
|
|
| 18 | D26C-130-903 | Clamp |
Загрузка ...
|
|
| 19 | B00001547 | RUBBER COATED HARD WASHER |
Загрузка ...
|
|
| 20 | B00002179 | BANJO BOLT |
Загрузка ...
|
|
| 21 | D26C-017-902 | Fuel inlet pipe assy, fuel injection pump |
Загрузка ...
|
|
| 22 | B00002050 | HEXAGON BOLTS |
Загрузка ...
|
|
| 23 | D26C-111-900 | Bracket, fuel filter |
Загрузка ...
|
|
| 24 | B00002146 | BOLT, HEX FLANGE HEAD CAP |
Загрузка ...
|
|
| 25 | D26C-142-901 | Hinge bolt |
Загрузка ...
|
|
| 26 | D26C-015-902 | Fuel return pipe assy, low pressure |
Загрузка ...
|
|
| 27 | S00008850 | Oil return connector |
Загрузка ...
|
|
| 28 | D26C-131-905 | Cushion, clamp-low pessure fuel pipe |
Загрузка ...
|
|
| 29 | D26C-105-900 | Clamp |
Загрузка ...
|
|
| 30 | D26C-131-900 | Cushion, clamp-low pessure fuel pipe |
Загрузка ...
|
|
| 31 | B00002139 | HEX HEAD BOLT |
Загрузка ...
|
|
| 32 | D26C-143-901 | Joint adapter, fuel pipe |
Загрузка ...
|
|
| 33 | S00021377 | Fuel inlet pipe assy, rail |
Загрузка ...
|
|
| 34 | B00002178 | BANJO BOLT |
Загрузка ...
|
|
| 35 | B00001546 | RUBBER COATED HARD WASHER |
Загрузка ...
|
|
| 36 | D26C-019-902 | Fuel return pipe assy, fuel injection pump |
Загрузка ...
|
|
| 37 | D26C-011-902 | Fuel return pipe assy, rail |
Загрузка ...
|
|
| 38 | D26C-009-900 | Fuel return pipe assy, injector |
Загрузка ...
|
|
| 39 | B00001563 | CLAMP |
Загрузка ...
|
|
| 40 | D26C-144-900 | Oil return rubber tube – oil filter |
Загрузка ...
|
|
| 41 | D26C-022-900 | Joint |
Загрузка ...
|
|
| 42 | D26C-018-900 | Fuel return pipe assy, fuel injection pump |
Загрузка ...
|
|
| 43 | D26C-142-902 | Hinge bolt |
Загрузка ...
|
