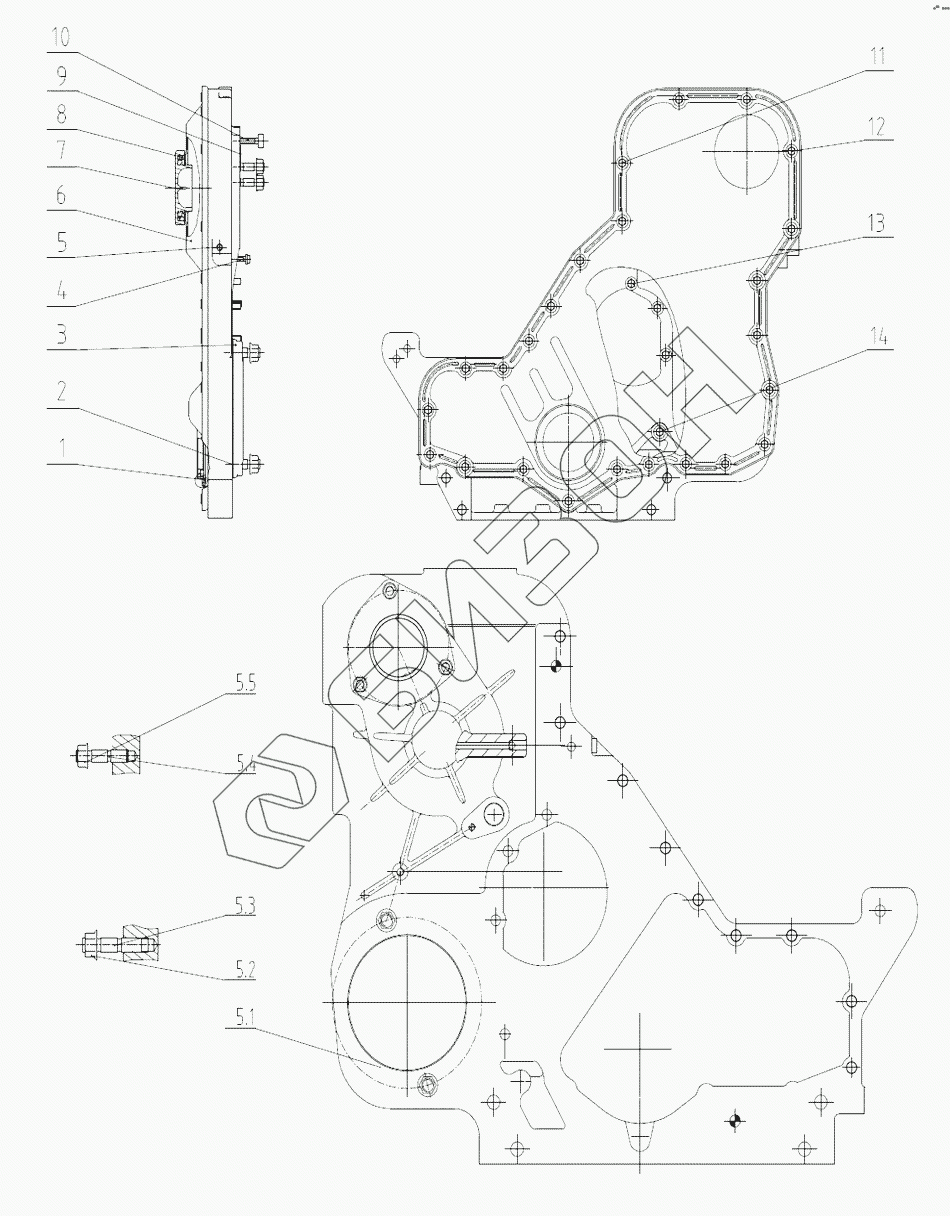

Графический каталог запасных частей к технике: SDEC SC9DF290Q4. GEAR HOUSING GROUP
14
13
12
11
10
9
8
7
6
1
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 5.4 | D13-303-01 | STUD |
Загрузка ...
|
|
| 14 | B00002142 | HEX HEAD BOLT |
Загрузка ...
|
|
| 13 | B00002135 | HEX HEAD BOLT |
Загрузка ...
|
|
| 12 | D02B-300-01 | Болт |
Загрузка ...
|
|
| 11 | B00002150 | HEX HEAD BOLT |
Загрузка ...
|
|
| 10 | B00000918 | Hexagon socket head cap screws |
Загрузка ...
|
|
| 9 | B00001387 | O-ring |
Загрузка ...
|
|
| 8 | D02B-109-03 | SEALING RING |
Загрузка ...
|
|
| 7 | D02B-108-01B | GEAR HOUSING OIL FILL SCREW CAP |
Загрузка ...
|
|
| 6 | D02B-102-901 | Cover, gear housing |
Загрузка ...
|
|
| 5.5 | B00000846 | NUT, HEX FLANGE HEAD CAP |
Загрузка ...
|
|
| 1 | D02B-104-02A | CRANKSHAFT FRONT SEAL |
Загрузка ...
|
|
| 5.3 | B00001125 | STUD |
Загрузка ...
|
|
| 5.2 | B00000836 | NUT, HEX FLANGE HEAD CAP |
Загрузка ...
|
|
| 5.1.2 | D04-132-01 | Заглушка, трубка |
Загрузка ...
|
|
| 5.1.1 | D02B-101-900 | Housing, gear |
Загрузка ...
|
|
| 5.1 | S00011533 | Screw plug assembly, gear housing |
Загрузка ...
|
|
| 5 | HOUSING ASSY, GEAR | Housing assy, gear |
Загрузка ...
|
|
| 4 | B00002111 | HEX HEAD BOLT |
Загрузка ...
|
|
| 3 | D02B-105-40 | PTO PLATE |
Загрузка ...
|
|
| 2 | D02B-106-900 | Gasket, pto |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
