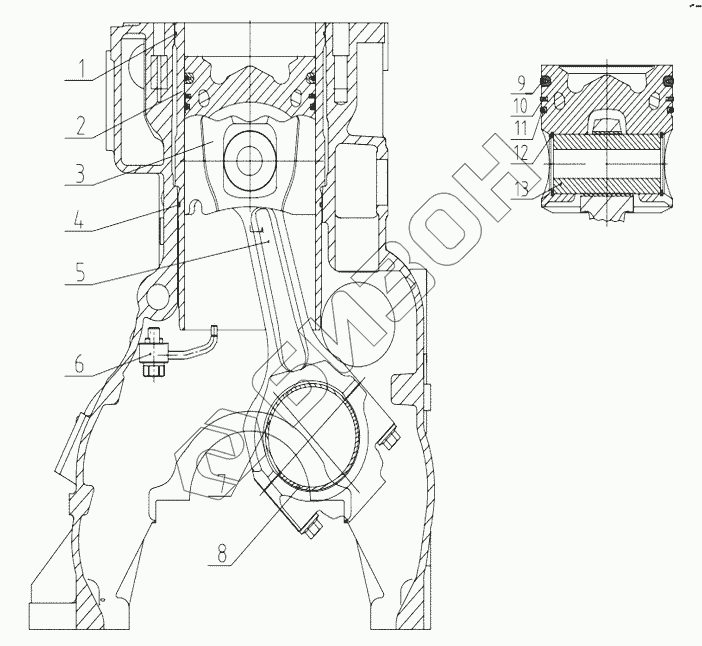

Графический каталог запасных частей к технике: SDEC SC9DF290Q4. POWER CYLINDER GROUP

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 D02A-171-900 Seal, cylinder liner
Загрузка ...
2 D02A-104-900 Cylinder liner
Загрузка ...
3 D05-101-900 Piston
Загрузка ...
4 D02A-171-901 Seal, cylinder liner
Загрузка ...
5 D05-001-901 Connecting rod assy
Загрузка ...
5.1 D05-105-900 Bolt, connecting rod
Загрузка ...
6 D02A-030-900 Orifice assy, piston cooling jet
Загрузка ...
7 D05-113-900 Upper bearing, connecting rod
Загрузка ...
8 D05-113-902 Lower bearing, connecting rod
Загрузка ...
9 D05-107-900 Trapezoid drum-face ring
Загрузка ...
10 D05-108-900 Inscribe cone-face ring
Загрузка ...
11 D05-002-900 Oil ring fittings
Загрузка ...
12 B00001039 A-TYPE ELASTIC RETAINING RING FOR HOLE APPLICATION
Загрузка ...
13 D05-112-40 PISTON PIN
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
