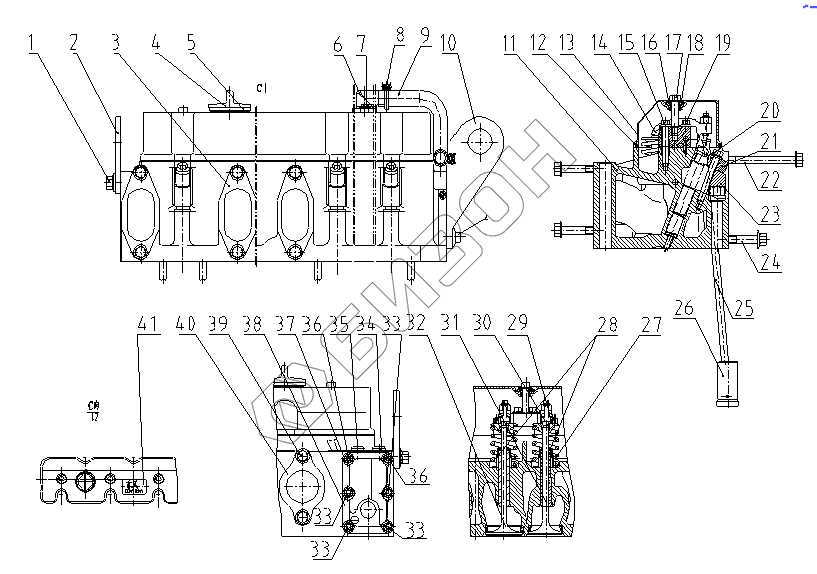

Графический каталог запасных частей к технике: SDEC 6CL320-2. CYLINDER HEAD GROUP
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
33
33
34
35
36
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | B00002047 | BOLT, HEX FLANGE HEAD CAP |
Загрузка ...
|
|
| 2 | D04-142-30C | EYE PLATE, FRONT |
Загрузка ...
|
|
| 3 | D04-131-30 | Прокладка, впускной коллектор |
Загрузка ...
|
|
| 4 | D04-138-01A | CAP, OIL FILLER |
Загрузка ...
|
|
| 5 | D04-139-02 | GASKET, OIL FILLER CAP |
Загрузка ...
|
|
| 6 | D04-017-50 | TUBE, VENTILATION |
Загрузка ...
|
|
| 7 | B00002111 | HEX HEAD BOLT |
Загрузка ...
|
|
| 8 | B00001565 | CLAMP |
Загрузка ...
|
|
| 9 | S00011811 | MIST INLET PIPE, CRANKCASE VENT FILTER |
Загрузка ...
|
|
| 10 | D04-143-30C | REAR EYE PLATE |
Загрузка ...
|
|
| 11 | D04-001-38 | CYLINDER HEAD ASSY |
Загрузка ...
|
|
| 12 | D04-135-30A | SEAL, VALVE COVER |
Загрузка ...
|
|
| 13 | D04-134-32 | VALVE COVER |
Загрузка ...
|
|
| 14 | D04-007-32 | ROCKER ARM |
Загрузка ...
|
|
| 15 | D04-120-30 | Болт, вал коромысла |
Загрузка ...
|
|
| 16 | D04-300-01A | SEAL, VALVE COVER BOLT |
Загрузка ...
|
|
| 17 | D04-136-30B | BOLT, VALVE COVER |
Загрузка ...
|
|
| 18 | D04-301-01 | Шайба, болт клапанной крышки |
Загрузка ...
|
|
| 19 | B00002148 | BOLT, HEX FLANGE HEAD CAP |
Загрузка ...
|
|
| 20 | D04-148-30 | Болт, форсунка |
Загрузка ...
|
|
| 21 | D04-147-32 | CLAMP, INJECTOR |
Загрузка ...
|
|
| 22 | D04-307-01A | BOLT, INTAKE MANIFOLD |
Загрузка ...
|
|
| 23 | D04-302-02 | SUPPORT, INJECTOR CLAMP |
Загрузка ...
|
|
| 24 | B00002016 | BOLT, HEX FLANGE HEAD CAP |
Загрузка ...
|
|
| 25 | D04-128-30A | PUSH ROD |
Загрузка ...
|
|
| 26 | D04-127-30C | TAPPET |
Загрузка ...
|
|
| 27 | D04-113-30A | SPRING, VALVE |
Загрузка ...
|
|
| 28 | D04-107-30 | Маслосъёмник, шток выпускного клапана |
Загрузка ...
|
|
| 29 | D04-114-30B | RETAINER, VALVE SPRING |
Загрузка ...
|
|
| 30 | D04-115-30A | COLLET, VALVE |
Загрузка ...
|
|
| 31 | D04-111-31B | EXHAUST VALVE |
Загрузка ...
|
|
| 32 | D04-110-34 | INTAKE VALVE |
Загрузка ...
|
|
| 33 | D04-306-01 | Палец, термостат |
Загрузка ...
|
|
| 34 | D04-151-30 | Соединительный элемент, вентиль |
Загрузка ...
|
|
| 35 | D04-309-01 | Заглушка , трубка |
Загрузка ...
|
|
| 36 | D04-305-01 | Палец, термостат |
Загрузка ...
|
|
| 37 | B00000846 | NUT, HEX FLANGE HEAD CAP |
Загрузка ...
|
|
| 38 | D04-304-01 | Прокладка, термостат |
Загрузка ...
|
|
| 39 | D04-145-30A | BOLT, EXHAUST MANIFOLD |
Загрузка ...
|
|
| 40 | D04-144-30 | Прокладка, выпускной коллектор |
Загрузка ...
|
|
| 41 | D04-164-01 | Пластина с торговой маркой |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
