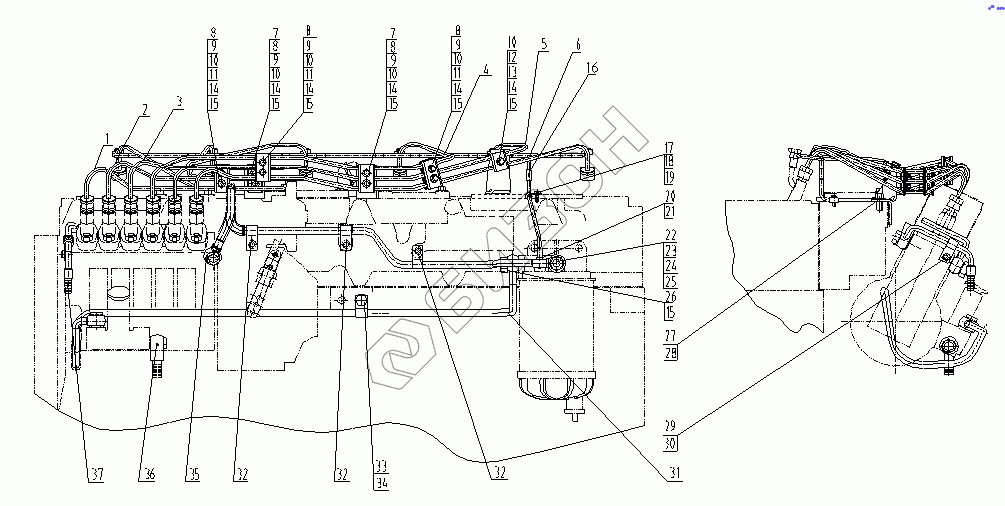

Графический каталог запасных частей к технике: SDEC 6CL320-2. FUEL LINES GROUP
1
2
3
4
5
6
7
7
8
8
8
8
8
9
9
9
9
9
10
10
10
10
10
10
11
11
11
12
13
14
14
14
14
14
14
15
15
15
15
15
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | D26-001-35 | HIGH PRESSURE FUEL PIPE ASSY, NO.1 CYLINDER |
Загрузка ...
|
|
| 2 | D26-002-35 | HIGH PRESSURE FUEL PIPE ASSY, NO.2 CYLINDER |
Загрузка ...
|
|
| 3 | D26-003-35 | HIGH PRESSURE FUEL PIPE ASSY, NO.3 CYLINDER |
Загрузка ...
|
|
| 4 | D26-004-35 | HIGH PRESSURE FUEL PIPE ASSY, NO.4 CYLINDER |
Загрузка ...
|
|
| 5 | D26-005-35 | HIGH PRESSURE FUEL PIPE ASSY, NO.5 CYLINDER |
Загрузка ...
|
|
| 6 | D26-006-35 | HIGH PRESSURE FUEL PIPE ASSY, NO.6 CYLINDER |
Загрузка ...
|
|
| 7 | D26-035-01 | Кронштейн, топливная трубка |
Загрузка ...
|
|
| 8 | D26-104-01 | Изолятор |
Загрузка ...
|
|
| 9 | D26-105-01 | Кронштейн, топливная трубка |
Загрузка ...
|
|
| 10 | B00002108 | BOLT, HEX FLANGE HEAD CAP |
Загрузка ...
|
|
| 11 | D26-034-01 | Кронштейн, топливная трубка |
Загрузка ...
|
|
| 12 | D26-104-02 | CUSHION, CLAMP-LOW PESSURE FUEL PIPE |
Загрузка ...
|
|
| 13 | D26-105-02 | BRACE,FUEL TUBE |
Загрузка ...
|
|
| 14 | B00001296 | WASHER, PLAIN |
Загрузка ...
|
|
| 15 | B00001251 | STANDARD SPRING WASHER |
Загрузка ...
|
|
| 16 | D26-008-34A | OIL RETURN PIPE |
Загрузка ...
|
|
| 17 | D26-117-01 | Зажим |
Загрузка ...
|
|
| 18 | B00000582 | HEXAGON HEAD BOLT |
Загрузка ...
|
|
| 19 | B00001293 | PLAIN WASHER |
Загрузка ...
|
|
| 20 | B00002185 | BANJO BOLT |
Загрузка ...
|
|
| 21 | S00004430 | RUBBER COATED HARD WASHER |
Загрузка ...
|
|
| 22 | B00001724 | HEXAGON PIPE PLUG |
Загрузка ...
|
|
| 23 | B00001545 | RUBBER COATED HARD WASHER |
Загрузка ...
|
|
| 24 | D26-121-31 | BANJO BOLT |
Загрузка ...
|
|
| 25 | S00004432 | RUBBER COATED HARD WASHER |
Загрузка ...
|
|
| 26 | B00002179 | BANJO BOLT |
Загрузка ...
|
|
| 27 | B00002145 | HEX HEAD BOLT |
Загрузка ...
|
|
| 28 | B00000846 | NUT, HEX FLANGE HEAD CAP |
Загрузка ...
|
|
| 29 | B00002130 | HEX HEAD BOLT |
Загрузка ...
|
|
| 30 | D26-117-31 | CLAMP |
Загрузка ...
|
|
| 31 | D26-115-41 | FUEL SUPPLY PUMP OUTLET TUBE |
Загрузка ...
|
|
| 32 | D26-117-34 | CLAMP |
Загрузка ...
|
|
| 33 | D26-117-39 | CLAMP |
Загрузка ...
|
|
| 34 | B00002045 | Hexagon bolts with flange |
Загрузка ...
|
|
| 35 | D26-114-31A | FUEL INJECTION PUMP FUEL INLET TUBE |
Загрузка ...
|
|
| 36 | D26-007-03 | JOINT ASSY |
Загрузка ...
|
|
| 37 | D26-008-08 | FUEL INJECTION PUMP FUEL RETURN TUBE ASSY |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
