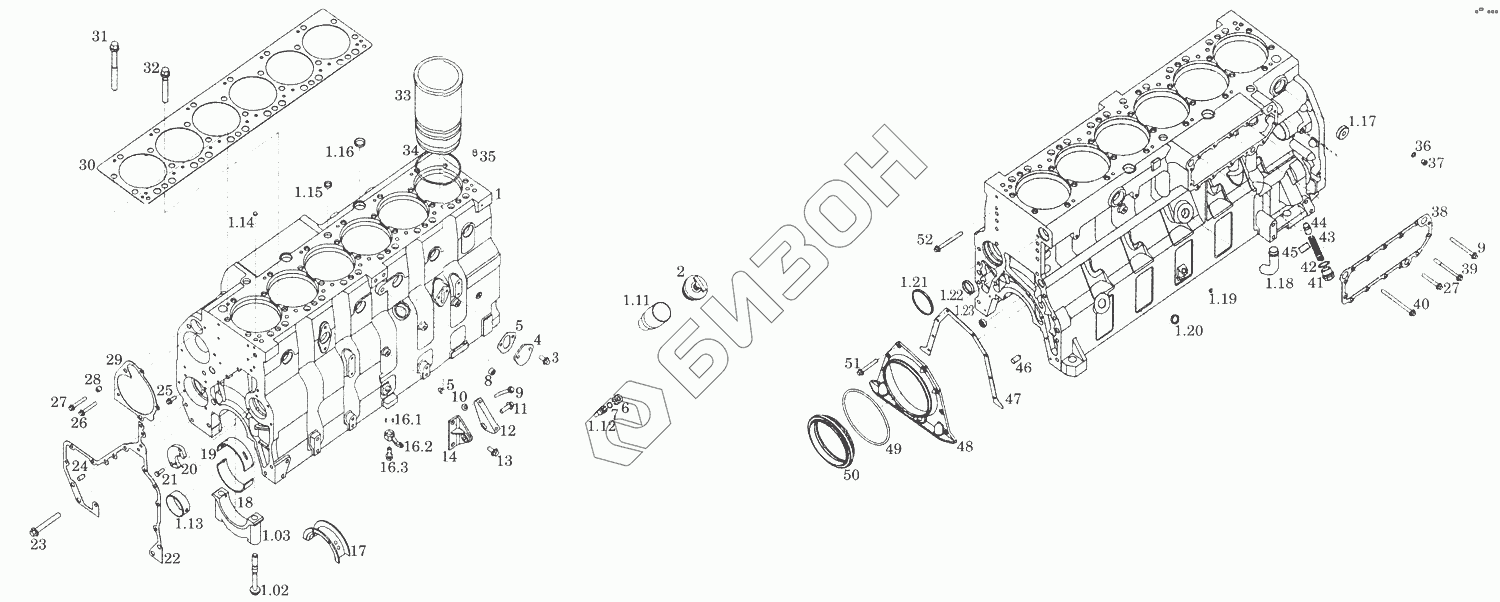

Графический каталог запасных частей к технике: SDEC серии 6114В. Блок цилиндров
1
1.02
1.03
1.03
1.11
1.12
1.13
1.14
1.15
1.16
1.17
1.18
1.19
1.20
1.21
1.22
1.23
2
3
4
5
6
7
8
9
9
10
11
11
12
12
12
13
14
15
16.1
16.2
16.3
17
18
19
20
21
22
23
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
50
51
52
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | D02A-001-30b | Блок цилиндров |
Загрузка ...
|
|
| 1.0 | D02A-002-30b | Сборка блока цилиндров |
Загрузка ...
|
|
| 1.01 | D02A-101-30c | Блок цилиндров |
Загрузка ...
|
|
| 1.02 | D02A-106-30 | Болт, крышка коренного подшипника |
Загрузка ...
|
|
| 1.03 | D02A-105-31 | Крышка коренного подшипника |
Загрузка ...
|
|
| 1.03 | D02A-105-32 | Крышка коренного подшипника |
Загрузка ...
|
|
| 1.04 | D02A-322-01 | Шпилька, крышка коренного подшипника |
Загрузка ...
|
|
| 1.11 | D02A-005-01 | Сварная трубка, маслоналивной патрубок |
Загрузка ...
|
|
| 1.12 | D02A-142-01a | Трубка, щуп |
Загрузка ...
|
|
| 1.13 | D02A-113-01b | Втулка, распредвал |
Загрузка ...
|
|
| 1.14 | D02A-309-01 | Заглушка |
Загрузка ...
|
|
| 1.15 | D02A-161-01 | Заглушка, развальцовка |
Загрузка ...
|
|
| 1.16 | D04-166-01a | Заглушка, развальцовка |
Загрузка ...
|
|
| 1.17 | D02A-308-01 | Заглушка |
Загрузка ...
|
|
| 1.18 | D02A-139-03 | Трубка, возврат масла |
Загрузка ...
|
|
| 1.19 | D02A-128-01 | Заглушка, развальцовка |
Загрузка ...
|
|
| 1.20 | D02A-127-01 | Заглушка, развальцовка |
Загрузка ...
|
|
| 1.21 | D02A-162-01 | Заглушка, развальцовка |
Загрузка ...
|
|
| 1.22 | D02A-310-01 | Заглушка, развальцовка |
Загрузка ...
|
|
| 1.23 | D04-167-01a | Заглушка, развальцовка |
Загрузка ...
|
|
| 2 | D02A-006-01a | Колпачок, маслоналивной патрубок |
Загрузка ...
|
|
| 3 | GB5787-AM8x20 | Болт |
Загрузка ...
|
|
| 4 | D02A-136-01 | Защитная пластина, топливный насос |
Загрузка ...
|
|
| 5 | D02A-135-01 | Прокладка, топливный насос |
Загрузка ...
|
|
| 6 | D02A-179-01 | Гайка |
Загрузка ...
|
|
| 7 | Q/SC598-12x16 | Медная шайба |
Загрузка ...
|
|
| 8 | D04-309-01 | Заглушка , трубка |
Загрузка ...
|
|
| 9 | GB5787-AM8x80 | Болт |
Загрузка ...
|
|
| 10 | GB849-8 | СФерическая шайба |
Загрузка ...
|
|
| 11 | GB5787-AM10x30 | Болт |
Загрузка ...
|
|
| 11 | GB5787-AM10x25 | Болт |
Загрузка ...
|
|
| 12 | D02A-174-32 | Кронштейн, топливный насос |
Загрузка ...
|
|
| 12 | D02A-173-32 | Кронштеин, топливный насос |
Загрузка ...
|
|
| 12 | D02A-173-31 | Кронштеин, топливный насос |
Загрузка ...
|
|
| 13 | GB5787-AM10x20 | Болт |
Загрузка ...
|
|
| 14 | D02A-013-30a | Сварной кронштеин, топливный насос |
Загрузка ...
|
|
| 15 | D02A-166-01 | Заглушка, трубка |
Загрузка ...
|
|
| 16 | D02A-030-01 | Патрубок, система охлаждения двигателя |
Загрузка ...
|
|
| 16.1 | GB119-B4x8 | ШтиФт, шпилька |
Загрузка ...
|
|
| 16.2 | D02A-137-30a | Патрубок, система охлаждения двигателя |
Загрузка ...
|
|
| 16.3 | D02A-302-01a | Корпус, запорный клапан |
Загрузка ...
|
|
| 16.4 | GB308-3.5G100b | Стальной шарик. |
Загрузка ...
|
|
| 17 | D02A-111-01a | Коренной подшипник, коленчатый вал |
Загрузка ...
|
|
| 18 | D02A-112-01 | Коренной подшипник |
Загрузка ...
|
|
| 19 | D02A-110-01a | Коренной подшипник |
Загрузка ...
|
|
| 20 | D02A-114-01c | Упорная пластина, распредвал |
Загрузка ...
|
|
| 21 | GB5783-M8x20 | Болт |
Загрузка ...
|
|
| 22 | D02A-129-30a | Прокладка, корпус шестеренной передачи |
Загрузка ...
|
|
| 23 | GB5787-AM12x90 | Болт |
Загрузка ...
|
|
| 23 | GB5787-AM12x65 | Болт |
Загрузка ...
|
|
| 24 | GB119-A10x20 | ШтиФт, шпилька |
Загрузка ...
|
|
| 25 | GB5787-AM8x35 | Болт |
Загрузка ...
|
|
| 26 | GB5787-AM8x50 | Болт |
Загрузка ...
|
|
| 27 | GB5787-AM8x55 | Болт |
Загрузка ...
|
|
| 28 | GB879-12x12 | Упругая шпилька штиФта |
Загрузка ...
|
|
| 29 | D02A-307-01 | Прокладка |
Загрузка ...
|
|
| 30 | D02A-109-30a | Прокладка, головка блока |
Загрузка ...
|
|
| 31 | D02A-107-30 | Болт , головки блока |
Загрузка ...
|
|
| 32 | D02A-108-30 | Болт, головки блока |
Загрузка ...
|
|
| 33 | D02A-104-30a | Гильза цилиндра |
Загрузка ...
|
|
| 34 | D02A-171-30 | Прокладка, гильза цилиндра |
Загрузка ...
|
|
| 35 | D02A-312-01 | ШтиФт, шпилька |
Загрузка ...
|
|
| 36 | Q/SC598-10x14 | Медная шайба |
Загрузка ...
|
|
| 37 | Q/SC584.2-M10x1 | Заглушка, трубка |
Загрузка ...
|
|
| 38 | D02A-133-30 | Прокладка, масляный охладитель |
Загрузка ...
|
|
| 39 | D02A-311-01 | Болт |
Загрузка ...
|
|
| 40 | D02A-306-01a | Болт |
Загрузка ...
|
|
| 41 | D17-110-01 | Заглушка, трубка |
Загрузка ...
|
|
| 42 | Q/SC1294-24 | Прокладка, резиновая интегрированная шайба |
Загрузка ...
|
|
| 43 | Q/SC645x-2.5x13.5x65 | Пружина |
Загрузка ...
|
|
| 44 | D02A-182-01 | Плунжер, вспомогательный клапан |
Загрузка ...
|
|
| 45 | D02A-163-01 | Заглушка, трубка |
Загрузка ...
|
|
| 46 | GB119-A12x24 | Штифт, шпилька |
Загрузка ...
|
|
| 47 | D02A-121-01 | Прокладка, задняя крышка |
Загрузка ...
|
|
| 48 | D02A-115-01b | Задняя крышка |
Загрузка ...
|
|
| 49 | D02A-116-01 | Манжета задней крышки, 0-кольцо |
Загрузка ...
|
|
| 50 | D02A-118-03 | Задний сальник коленчатого вала |
Загрузка ...
|
|
| 50 | D02A-118-02b | Задний сальник коленчатого вала |
Загрузка ...
|
|
| 51 | GB5787-AM6x16 | Болт |
Загрузка ...
|
|
| 52 | GB5787-AM12x40-10.9 | Болт |
Загрузка ...
|
|
| 52 | GB5787-AM10x90 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
