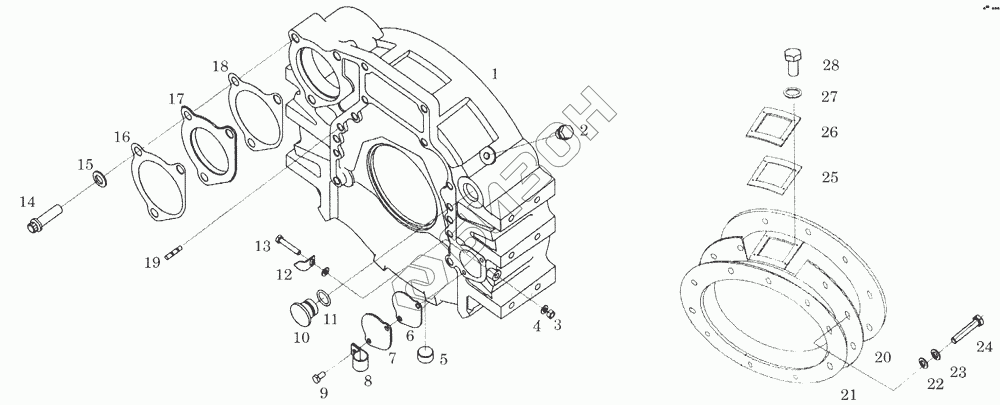

Графический каталог запасных частей к технике: SDEC серии 6114В. Корпус маховика
1
1
1
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
17
18
18
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | D02C-101-26 | Корпус маховика |
Загрузка ...
|
|
| 1 | D02C-101-03a | Корпус маховика |
Загрузка ...
|
|
| 1 | D02C-101-01a | Корпус маховика |
Загрузка ...
|
|
| 1 | D02C-101-05a | Корпус маховика |
Загрузка ...
|
|
| 1 | D02C-101-34 | Корпус маховика |
Загрузка ...
|
|
| 2 | Q/SC587.1-M18x1.5 | Заглушка винтовая |
Загрузка ...
|
|
| 3 | GB6170-M8-Y | Гайка |
Загрузка ...
|
|
| 4 | GB97.2-8-200HV-Y | Шайба |
Загрузка ...
|
|
| 5 | D02A-163-01 | Заглушка, трубка |
Загрузка ...
|
|
| 6 | D02C-105-01 | Прокладка, защитная пластина |
Загрузка ...
|
|
| 7 | D02C-104-01 | Защитная пластина |
Загрузка ...
|
|
| 8 | D02C-107-01 | Зажимной кронштейн |
Загрузка ...
|
|
| 9 | GB5783-M8x16 | Болт |
Загрузка ...
|
|
| 10 | D02C-106-01 | Заглушка |
Загрузка ...
|
|
| 11 | GB3452.1-23.6x3.55 | Прокладка, 0-кольцо |
Загрузка ...
|
|
| 12 | D02C-103-01 | Индикатор |
Загрузка ...
|
|
| 13 | GB5783-M8x45 | Болт |
Загрузка ...
|
|
| 14 | D02C-110-01 | Болт двенадцатигранник |
Загрузка ...
|
|
| 15 | GB97.2-16-200HV-Y | Шайба |
Загрузка ...
|
|
| 16 | D02C-108-01 | Прокладка, стартер |
Загрузка ...
|
|
| 16 | D02C-108-02 | Прокладка, стартер |
Загрузка ...
|
|
| 17 | D02C-102-01 | Фланец, стартер |
Загрузка ...
|
|
| 17 | D02C-102-03 | Фланец, стартер |
Загрузка ...
|
|
| 18 | D02C-109-01 | Прокладка |
Загрузка ...
|
|
| 18 | D02C-109-02 | Прокладка |
Загрузка ...
|
|
| 20 | D02C-147-01 | Переходник, корпус маховика |
Загрузка ...
|
|
| 21 | D02C-148-01 | Прокладка |
Загрузка ...
|
|
| 22 | GB5782-M12x45 | Болт |
Загрузка ...
|
|
| 23 | GB97.2-12-200HV-Y | Шайба |
Загрузка ...
|
|
| 24 | GB93-12 | Шайба |
Загрузка ...
|
|
| 25 | D02C-141-02 | Прокладка, навесная пластина |
Загрузка ...
|
|
| 26 | D02C-123-02 | Навесная пластина |
Загрузка ...
|
|
| 27 | GB5783-M8x16 | Болт |
Загрузка ...
|
|
| 28 | GB97.2-8-200HV-Y | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
