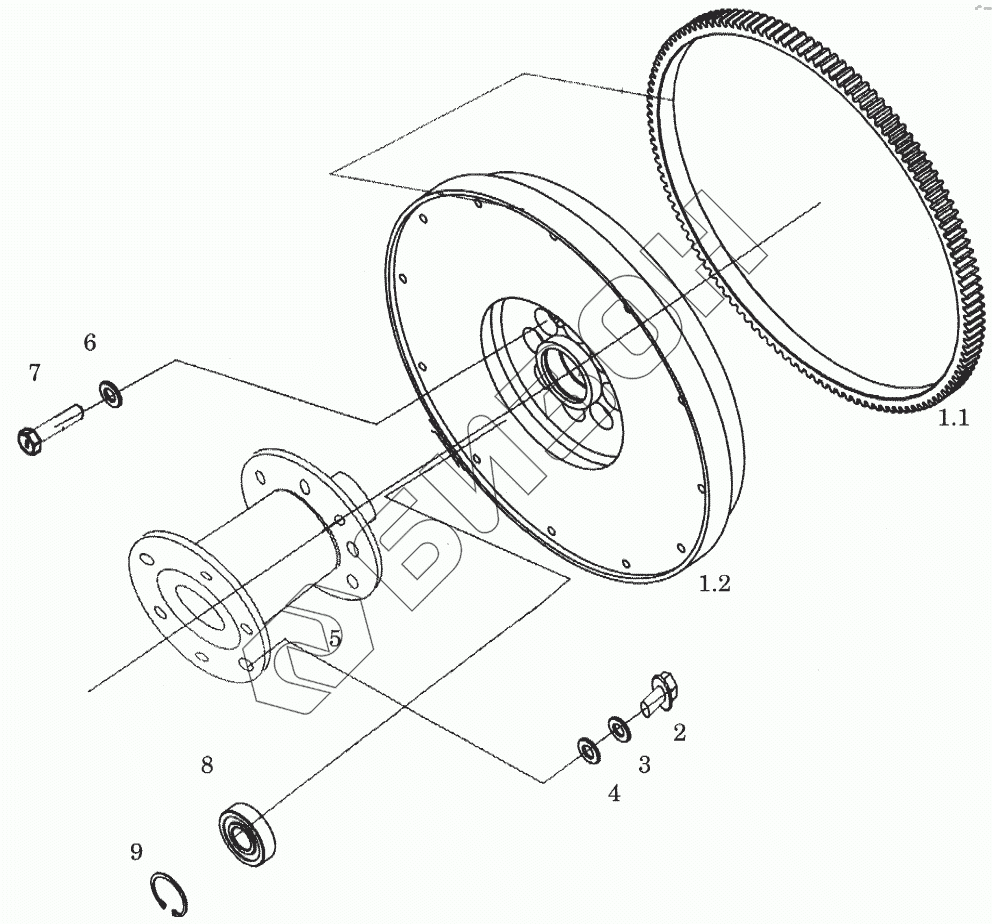

Графический каталог запасных частей к технике: SDEC серии 6114В. Маховик
1
1
1
1
1
1
1.1
1.1
1.2
1.2
1.2
1.2
1.2
1.2
2
3
4
5
5
5
6
7
7
7
8
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | D06B-001-46 | Узел маховика и зубчатого венца |
Загрузка ...
|
|
| 1 | D06B-001-39 | Узел маховика и зубчатого венца |
Загрузка ...
|
|
| 1 | D06B-001-48 | Узел маховика и зубчатого венца |
Загрузка ...
|
|
| 1 | D06B-001-57 | Узел маховика и зубчатого венца |
Загрузка ...
|
|
| 1 | D06B-001-54 | Узел маховика и зубчатого венца |
Загрузка ...
|
|
| 1 | D06B-001-63 | Узел маховика и зубчатого венца |
Загрузка ...
|
|
| 1.1 | D06B-103-03 | Зубчатый венец |
Загрузка ...
|
|
| 1.1 | D06B-103-01 | Зубчатый венец |
Загрузка ...
|
|
| 1.2 | D06B-102-46 | Маховик |
Загрузка ...
|
|
| 1.2 | D06B-102-39a | Маховик |
Загрузка ...
|
|
| 1.2 | D06B-102-58 | Маховик |
Загрузка ...
|
|
| 1.2 | D06B-102-42 | Маховик |
Загрузка ...
|
|
| 1.2 | D06B-102-54 | Маховик |
Загрузка ...
|
|
| 1.2 | D06B-102-63 | Маховик |
Загрузка ...
|
|
| 2 | GB5782-M12x55-10.9 | Болт |
Загрузка ...
|
|
| 3 | GB97.2-12-200HV-Y | Шайба |
Загрузка ...
|
|
| 4 | GB93-12 | Шайба |
Загрузка ...
|
|
| 5 | D06B-115-01 | Соединительный вал маховика |
Загрузка ...
|
|
| 5 | D06B-115-30 | Соединительный вал маховика |
Загрузка ...
|
|
| 5 | D06B-301-01 | Соединительный вал маховика |
Загрузка ...
|
|
| 6 | GB97.2-14-200HV-Y | Шайба |
Загрузка ...
|
|
| 7 | D06B-108-30 | Болт, маховик |
Загрузка ...
|
|
| 7 | D06B-108-34 | Болт, маховик |
Загрузка ...
|
|
| 7 | D06B-108-33 | Болт, маховик |
Загрузка ...
|
|
| 8 | GB/T276-6206-2RS | Подшипник |
Загрузка ...
|
|
| 8 | GB/T276-6305-2RS | Подшипник |
Загрузка ...
|
|
| 9 | GB893.2-62 | Кольцо, фиксатор |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
