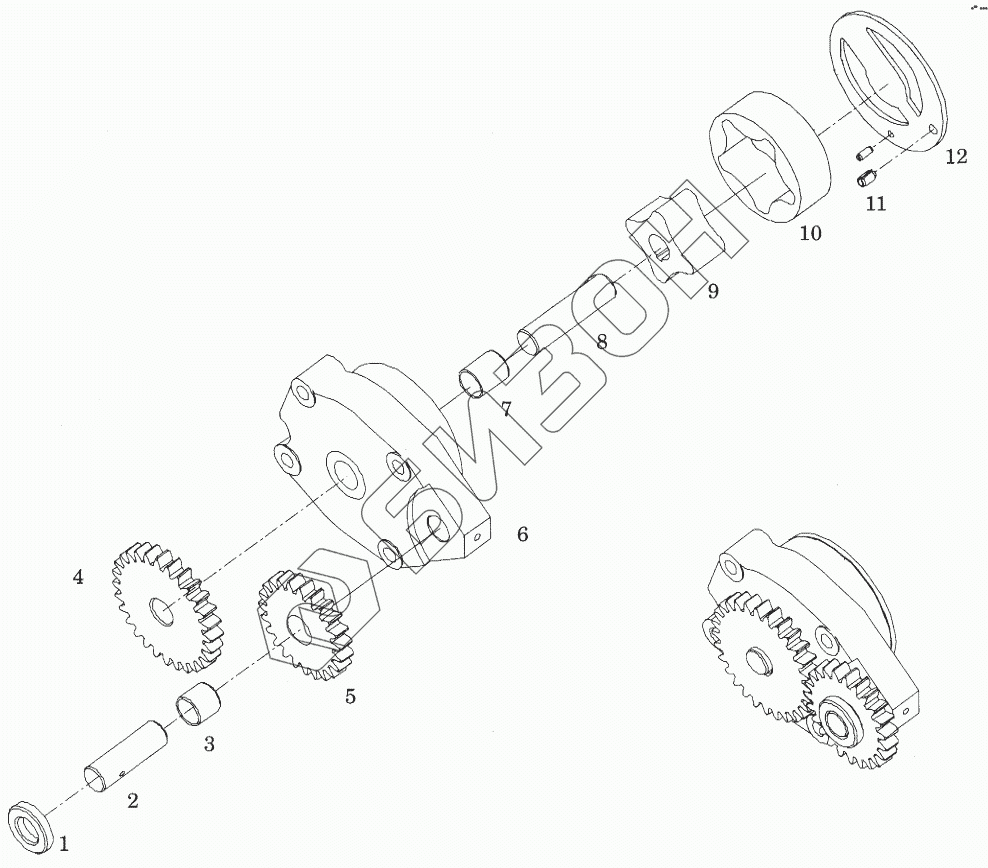

Графический каталог запасных частей к технике: SDEC серии 6114В. Масляный насос

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 D15-113-01 Контровочное кольцо
Загрузка ...
2 D15-112-01 Направляющий вал
Загрузка ...
3 D15-111-01 Втулка
Загрузка ...
4 D15-109-01 Шестерня, масляный насос
Загрузка ...
5 D15-110-01 Шестерня, масляный насос
Загрузка ...
6 D15-101-30b Корпус, масляный насос
Загрузка ...
7 D15-114-01 Втулка
Загрузка ...
8 D15-102-30c Вал, масляный насос
Загрузка ...
9 D15-104-30b Ротор, приводной
Загрузка ...
10 D15-103-30a Ротор, планетарный
Загрузка ...
11 D15-107-01 Штифт, пружина
Загрузка ...
12 D15-106-01 Штифт, пружина
Загрузка ...
13 D15-108-01 Крышка, задняя сторона насоса
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
