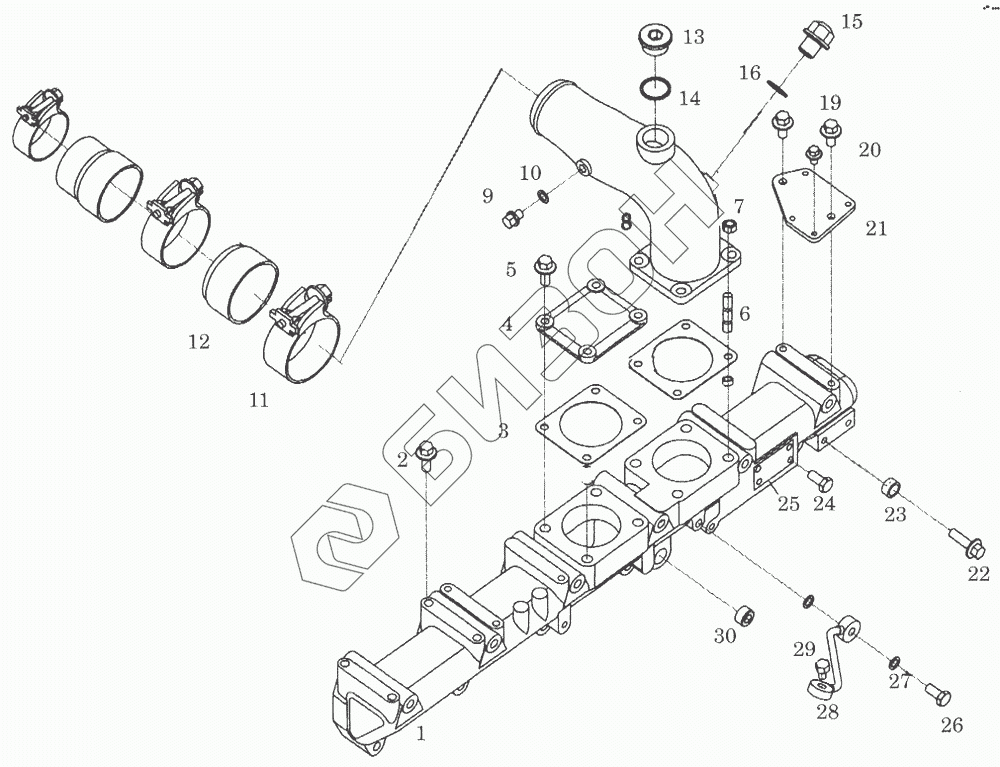

Графический каталог запасных частей к технике: SDEC серии 6114В. Впускной коллектор
1
2
3
4
5
5
6
7
8
8
9
10
11
12
12
13
14
15
16
19
20
21
21
22
23
24
25
26
27
28
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | D12-001-31a | Узел впускного коллектора |
Загрузка ...
|
|
| 1.1 | D12-300-01b | Впускной коллектор |
Загрузка ...
|
|
| 1.2 | D12-307-01 | Втулка винтовая |
Загрузка ...
|
|
| 2 | D02B-300-01 | Болт |
Загрузка ...
|
|
| 3 | D12-308-01 | Прокладка, впускной коллектор |
Загрузка ...
|
|
| 4 | D12-305-01 | Прижимная пластина |
Загрузка ...
|
|
| 5 | GB5787-AM8x25 | Болт |
Загрузка ...
|
|
| 5 | GB5787-AM8x25 | Болт |
Загрузка ...
|
|
| 6 | GB899-GM8-M8x25-8.8-Y | Палец |
Загрузка ...
|
|
| GB5787-AM8x25 | GB5787-AM8x25 | Болт |
Загрузка ...
|
|
| 7 | GB6177-M8-Y | Гайка |
Загрузка ...
|
|
| 8 | D12-301-11 | Выходная трубка воздушного компрессора |
Загрузка ...
|
|
| 8 | D12-301-06a | Выходная трубка воздушного компрессора |
Загрузка ...
|
|
| 9 | Q/SC587.1-M10x1 | Заглушка |
Загрузка ...
|
|
| 10 | Q/SC1294-10 | Уплотнение, резиновая интегрированная шайба |
Загрузка ...
|
|
| Q/SC598-10x16 | Q/SC598-10x16 | Медная шайба |
Загрузка ...
|
|
| 11 | Q/SC1302-52-76 | Зажим |
Загрузка ...
|
|
| 12 | D12-104-37 | Переходник, шланг |
Загрузка ...
|
|
| 12 | D12-104-01 | Переходник, шланг |
Загрузка ...
|
|
| 13 | Q/SC584.2-M30x1.5 | Заглушка, трубка |
Загрузка ...
|
|
| 14 | Q/SC598-30x35 | Медная шайба |
Загрузка ...
|
|
| 15 | Q/SC587.1-M20x1.5 | Заглушка |
Загрузка ...
|
|
| 16 | Q/SC1294-20 | Уплотнение, резиновая интегрированная шайба |
Загрузка ...
|
|
| Q/SC598-20x28 | Q/SC598-20x28 | Медная шайба |
Загрузка ...
|
|
| 19 | GB5787-AM8x20 | Болт |
Загрузка ...
|
|
| 20 | GB5787-AM6x16 | Болт |
Загрузка ...
|
|
| 21 | D12-306-03a | Кронштейн |
Загрузка ...
|
|
| 21 | D12-306-04b | Кронштейн |
Загрузка ...
|
|
| 22 | GB5787-AM8x35 | Болт |
Загрузка ...
|
|
| 23 | D12-304-01 | Распорная деталь |
Загрузка ...
|
|
| 24 | GB827-2.5x6-L3 | Заклепка, табличка с наименованием |
Загрузка ...
|
|
| 25 | D12-309-01b | Табличка с наименованием |
Загрузка ...
|
|
| 26 | Q/SC642.1-01-M10x1 | Соединительный болт |
Загрузка ...
|
|
| 27 | Q/SC1294-10 | Уплотнение, резиновая интегрированная шайба |
Загрузка ...
|
|
| Q/SC598-10x16 | Q/SC598-10x16 | Медная шайба |
Загрузка ...
|
|
| 28 | D12-002-30 | Шланг, система воздушного/топливного контроля |
Загрузка ...
|
|
| 30 | D02A-164-01 | Заглушка, трубка |
Загрузка ...
|
