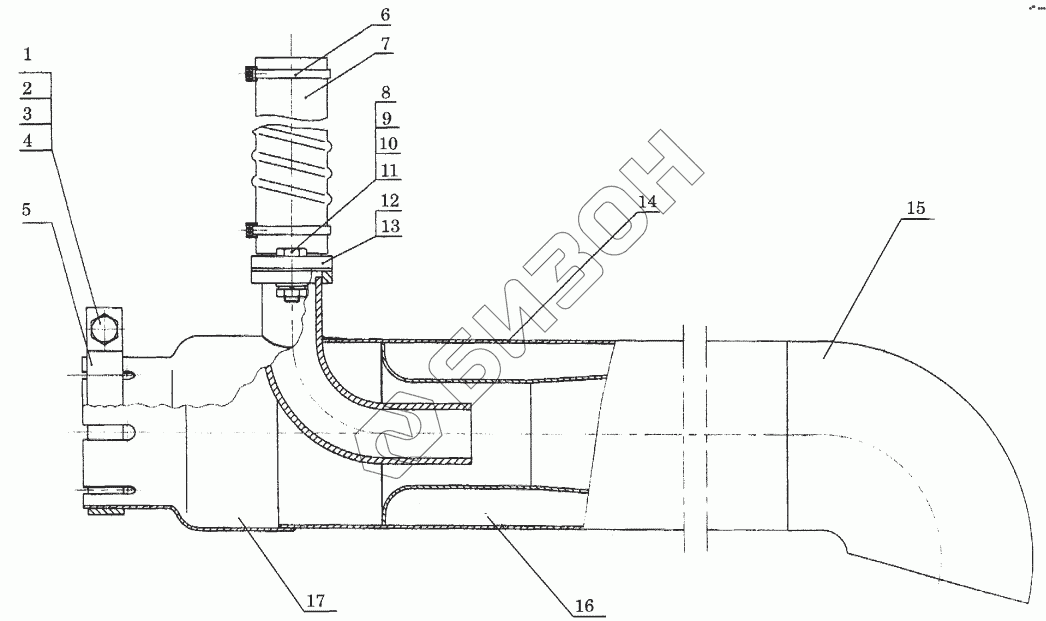

Графический каталог запасных частей к технике: SDEC серии 6114В. Выхлопная труба глушителя
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
15
16
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Q/SC646-38x285 | Q/SC646-38x285 | Шланг |
Загрузка ...
|
|
| Q/SC646-38x320 | Q/SC646-38x320 | Шланг |
Загрузка ...
|
|
| 1 | GB5783-M12x50 | Болт |
Загрузка ...
|
|
| 2 | GB95-12-100HV | Шайба |
Загрузка ...
|
|
| 3 | GB93-12 | Шайба |
Загрузка ...
|
|
| 4 | GB6170-M12-Y | Гайка |
Загрузка ...
|
|
| 5 | WG-08-001 | Зажим |
Загрузка ...
|
|
| 6 | Q/SC1302-40-64 | Зажим |
Загрузка ...
|
|
| 7 | WGC-08-004 | Шланг, стальная проволока |
Загрузка ...
|
|
| 8 | GB5783-M10x30 | Болт |
Загрузка ...
|
|
| 9 | GB95-10-100HV | Шайба |
Загрузка ...
|
|
| 10 | GB93-10 | Шайба |
Загрузка ...
|
|
| 11 | GB6170-M10-Y | Гайка |
Загрузка ...
|
|
| 12 | WGA-08d-010 | Трубка |
Загрузка ...
|
|
| 13 | WGA-08d-008 | Прокладка |
Загрузка ...
|
|
| 14 | WGA-08a-010 | Выхлопная сварная труба |
Загрузка ...
|
|
| 14 | WGC-08e-010 | Выхлопная сварная труба |
Загрузка ...
|
|
| 14 | WGC-08f-010 | Выхлопная сварная труба |
Загрузка ...
|
|
| 15 | WG-08-004 | Наконечник |
Загрузка ...
|
|
| 16 | WG-08-003 | Длинная труба |
Загрузка ...
|
|
| 16 | WG-08c-001 | Длинная труба |
Загрузка ...
|
|
| 17 | WG-08-002 | Труба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
