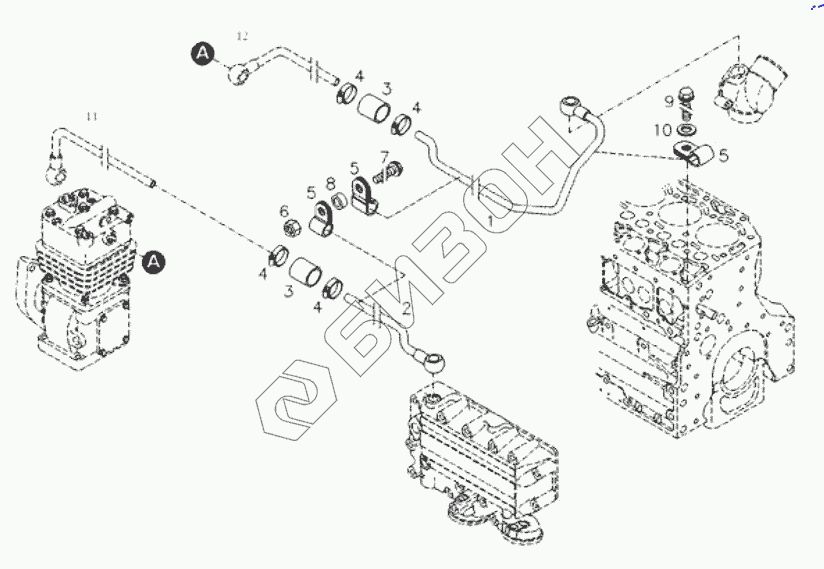

Графический каталог запасных частей к технике: SDLG BF6M1013. COOLING WATER LINE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3
4
4
4
4
5
5
5
6
7
8
9
10
11
12
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 4110001009033 Cooling water line
Загрузка ...
2 4110001009032 Cooling water line
Загрузка ...
3 4110000509304 Rubber sleeve
Загрузка ...
4 4110000509303 Hose clamp
Загрузка ...
5 4110000509311 Clamp
Загрузка ...
6 4110000509282 Hexagon nut
Загрузка ...
7 4110000509127 Hexagon bolt
Загрузка ...
8 4110001597010 Stud
Загрузка ...
9 4110000509246 Hexagon bolt
Загрузка ...
10 4110001597011 Washer
Загрузка ...
11 4110001597012 Cooling water line
Загрузка ...
12 4110001597013 Cooling water line
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
