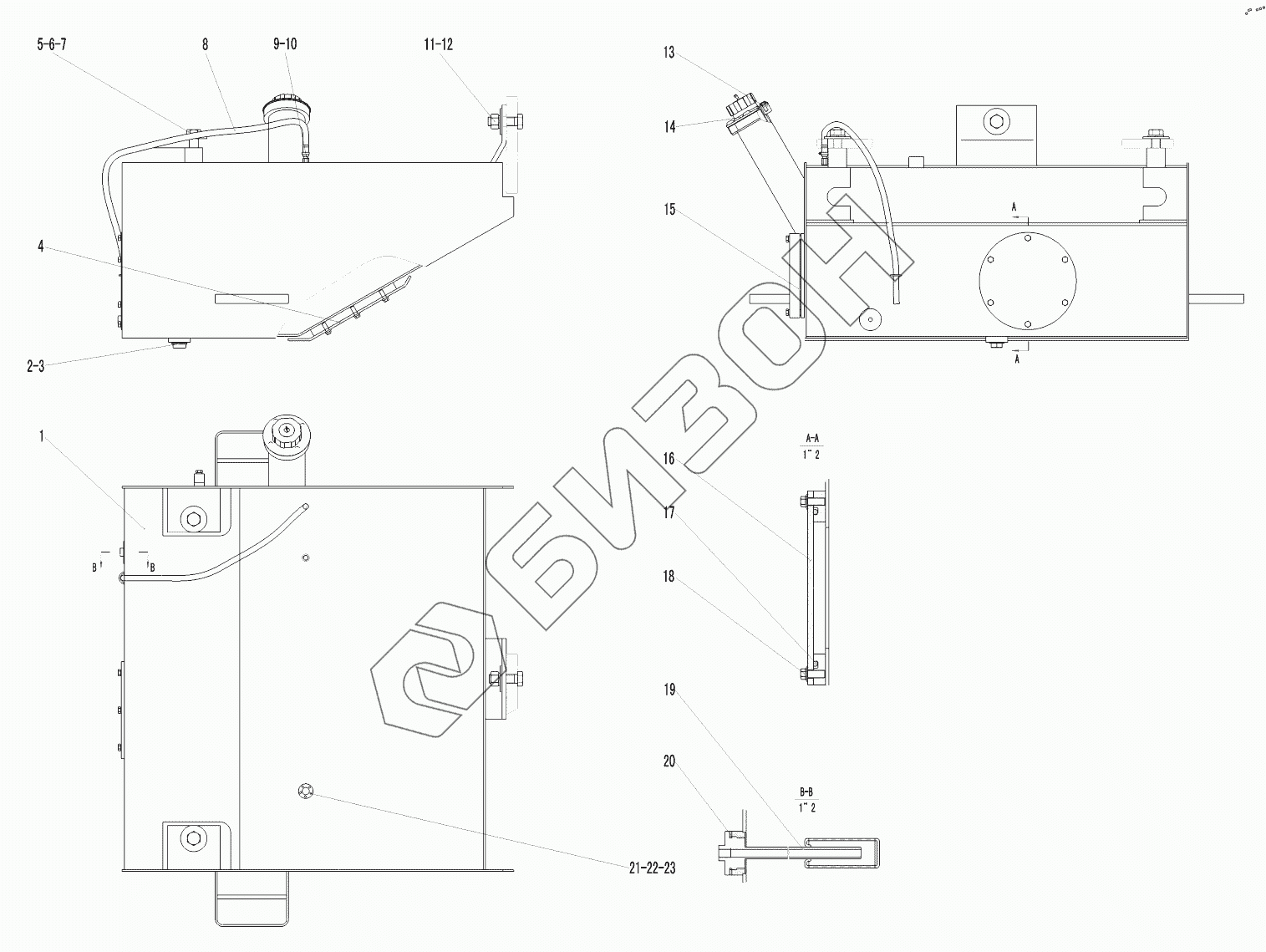

Графический каталог запасных частей к технике: SDLG BF6M1013. FUEL TANK ASSEMBLY
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 29020008881 | Fuel tank |
Загрузка ...
|
|
| 2 | 4030000143 | PLUG JB1000-M27x2-35 |
Загрузка ...
|
|
| 3 | 4015000091 | WASHER JB982-27 |
Загрузка ...
|
|
| 4 | 29020008251 | GUARD SHEET |
Загрузка ...
|
|
| 5 | 4011000529 | BOLT GB5785-M24x2x130-8.8 |
Загрузка ...
|
|
| 6 | 4015000031 | WASHER |
Загрузка ...
|
|
| 7 | 4015000187 | WASHE |
Загрузка ...
|
|
| 8 | 4120000388 | HOSE |
Загрузка ...
|
|
| 9 | 29020006561 | BREATHER TUBE |
Загрузка ...
|
|
| 10 | 4017000010 | CLIP JB8870-d20 |
Загрузка ...
|
|
| 11 | 4013000042 | BOLT GB6171-M24x2EpZn-8 |
Загрузка ...
|
|
| 12 | 4011000567 | BOLT GB5785-M24x2x80-8.8 |
Загрузка ...
|
|
| 13 | 4011000102 | BOLT |
Загрузка ...
|
|
| 14 | 4110000613 | Fuel filter |
Загрузка ...
|
|
| 15 | 4120000093 | GAUGE LEVEL |
Загрузка ...
|
|
| 16 | 29020000041 | PLATE |
Загрузка ...
|
|
| 17 | 4030000084 | O-RING GB3452.1-200x7.00G |
Загрузка ...
|
|
| 18 | 4011000474 | BOLT |
Загрузка ...
|
|
| 19 | 29020010561 | Fuel filter |
Загрузка ...
|
|
| 20 | 29020000062 | WASHER |
Загрузка ...
|
|
| 21 | 4014000047 | SCREW |
Загрузка ...
|
|
| 22 | 29020006841 | FLANGED CAP |
Загрузка ...
|
|
| 23 | 29020006851 | SPACER |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
