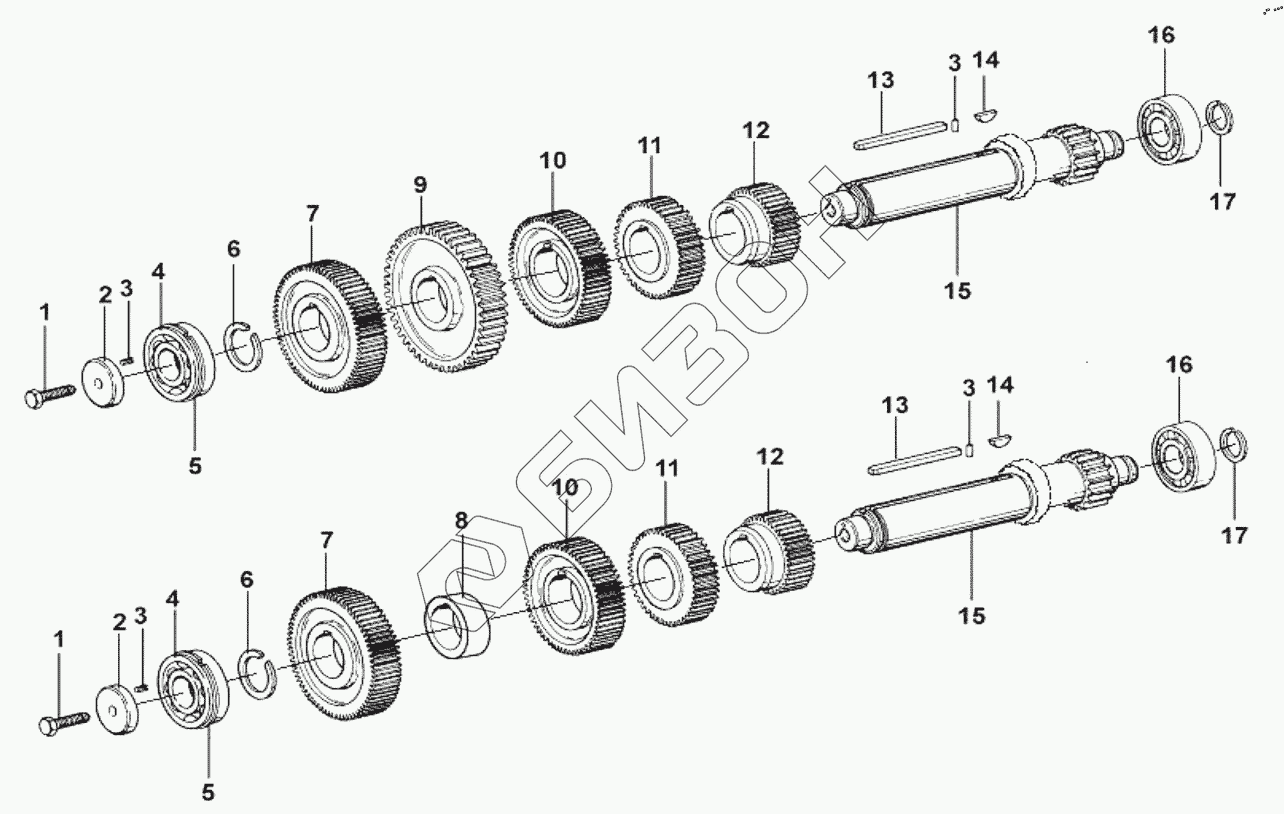

Графический каталог запасных частей к технике: Shaanxi Fast 9JS220. Countershaft assembly

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
2
3
3
3
3
4
4
5
5
6
6
7
7
8
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 GB5785-86 Hexagon head bolts M16x1.5x45
Загрузка ...
2 19668 Промежуточный вал щит
Загрузка ...
3 GB879-86 The elastic cylindrical pin 5x14
Загрузка ...
4 370309Y Single row radial ball bearing
Загрузка ...
5 C01021 Stop ring
Загрузка ...
6 19198 Стопорное кольцо промежуточного вала
Загрузка ...
7 JS220-1701054 Countershaft gear
Загрузка ...
8 15953 Left countershaft take force gear
Загрузка ...
9 20840 Right countershaft take force gear
Загрузка ...
10 JS220-1701053 Countershaft third gear
Загрузка ...
11 JS220-1701052 Countershaft second gear
Загрузка ...
12 JS220-1701051 Countershaft first gear
Загрузка ...
13 19673 Square key of intermediate
Загрузка ...
14 X-6-E Вставка полумесяц
Загрузка ...
15 JS220-1701048 Countershaft
Загрузка ...
16 102308E Short cylindrical roller bearing
Загрузка ...
17 14317 Stop ring
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
