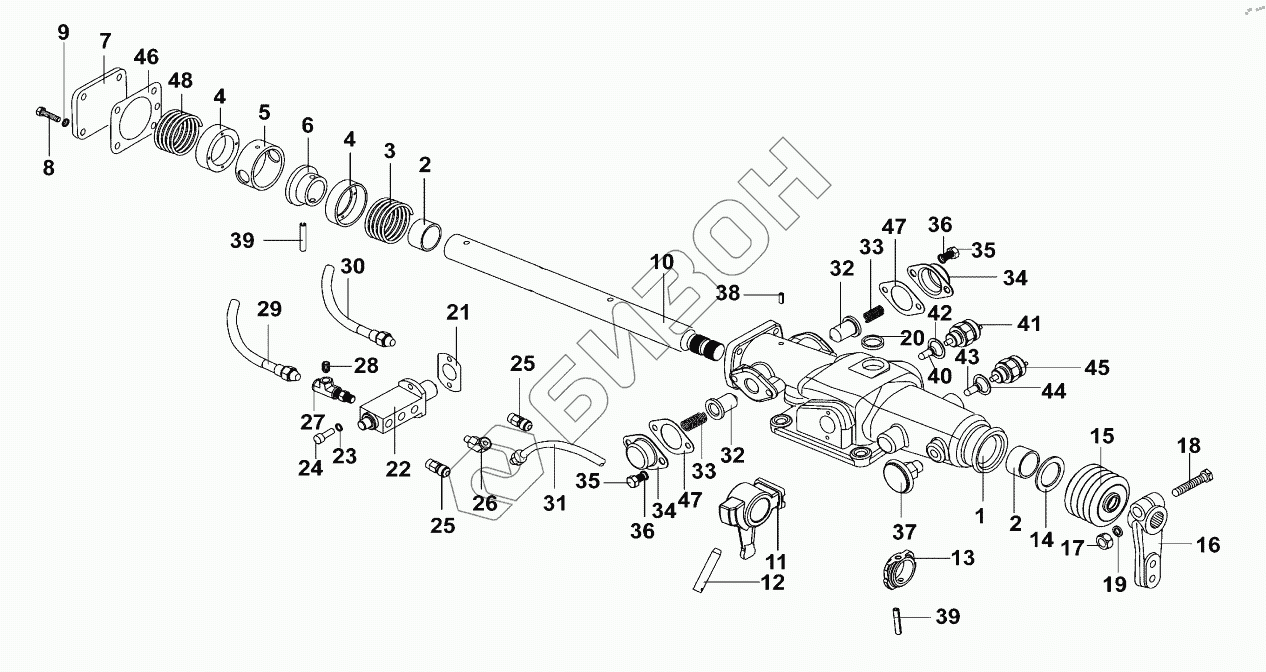

Графический каталог запасных частей к технике: Shaanxi Fast 9JS220. The shift control device assembly
1
2
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
32
33
33
34
34
35
35
36
36
37
38
39
39
40
41
42
43
44
45
46
47
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | F96194 | Housing |
Загрузка ...
|
|
| 2 | F91345 | Втулка рычага механизма |
Загрузка ...
|
|
| 3 | F96036 | The compression spring |
Загрузка ...
|
|
| 4 | F99673 | The spring seat |
Загрузка ...
|
|
| 5 | F99674 | The spring sleeve |
Загрузка ...
|
|
| 6 | F99675 | The positioning ring |
Загрузка ...
|
|
| 7 | F99666 | Side plate |
Загрузка ...
|
|
| 8 | GB21-76 | Hexagon head bolts M10x32 |
Загрузка ...
|
|
| 9 | GB93-76 | The spring washer 10 |
Загрузка ...
|
|
| 10 | F99679 | Transverse shift |
Загрузка ...
|
|
| 11 | F99585 | Lever |
Загрузка ...
|
|
| 12 | C03030 | Шпонка |
Загрузка ...
|
|
| 13 | F99681 | Фиксирующая щайба |
Загрузка ...
|
|
| 14 | F91444 | Сальник |
Загрузка ...
|
|
| 15 | F99669 | Пыльник механизма переключения |
Загрузка ...
|
|
| 16 | F96035 | Рычаг механизма переключения |
Загрузка ...
|
|
| 17 | GB51-76 | Hexagon nut M10x1 |
Загрузка ...
|
|
| 18 | GB21-76 | Hexagon head bolts M10x32 |
Загрузка ...
|
|
| 19 | GB93-76 | The spring washer 10 |
Загрузка ...
|
|
| 20 | Q72224 | Заглушка |
Загрузка ...
|
|
| 21 | F91353 | Двойная проставка |
Загрузка ...
|
|
| 22 | F99660 | Double H valve |
Загрузка ...
|
|
| 23 | GB93-76 | The spring washer 10 |
Загрузка ...
|
|
| 24 | GB70-76 | Inner six angle screw |
Загрузка ...
|
|
| 25 | 7935 | Вентиляционная пробка 1-8" |
Загрузка ...
|
|
| 26 | 12880 | 45°union elbow |
Загрузка ...
|
|
| 27 | C03052 | Three way pipe joint |
Загрузка ...
|
|
| 28 | Q618B01 | Конусообразная пробка |
Загрузка ...
|
|
| 29 | 55522 | Pipe assembly |
Загрузка ...
|
|
| 30 | 55523 | Pipe assembly |
Загрузка ...
|
|
| 31 | 55518 | Pipe assembly |
Загрузка ...
|
|
| 32 | F99670 | The positioning pin |
Загрузка ...
|
|
| 33 | F96037 | The compression spring |
Загрузка ...
|
|
| 34 | F96141 | Spring cover |
Загрузка ...
|
|
| 35 | GB21-76 | Hexagon head bolts M10x32 |
Загрузка ...
|
|
| 36 | GB859-76 | The spring washer 8 |
Загрузка ...
|
|
| 37 | 15276 | Пробка с вентиляцией |
Загрузка ...
|
|
| 38 | C03004 | Stop screw |
Загрузка ...
|
|
| 39 | GB879-76 | The elastic cylindrical pin 3x10 |
Загрузка ...
|
|
| 40 | F99702 | The neutral switch pin |
Загрузка ...
|
|
| 41 | 990.1271.0041 | Pressure switch |
Загрузка ...
|
|
| 42 | 17179 | Gasket ring |
Загрузка ...
|
|
| 43 | 15899 | Switch pin |
Загрузка ...
|
|
| 44 | 15900 | Gasket ring |
Загрузка ...
|
|
| 45 | 791.0071.0068 | Pressure switch |
Загрузка ...
|
|
| 46 | F99672 | Gasket |
Загрузка ...
|
|
| 47 | F96140 | Gasket |
Загрузка ...
|
|
| 48 | F99983 | The compression spring |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
