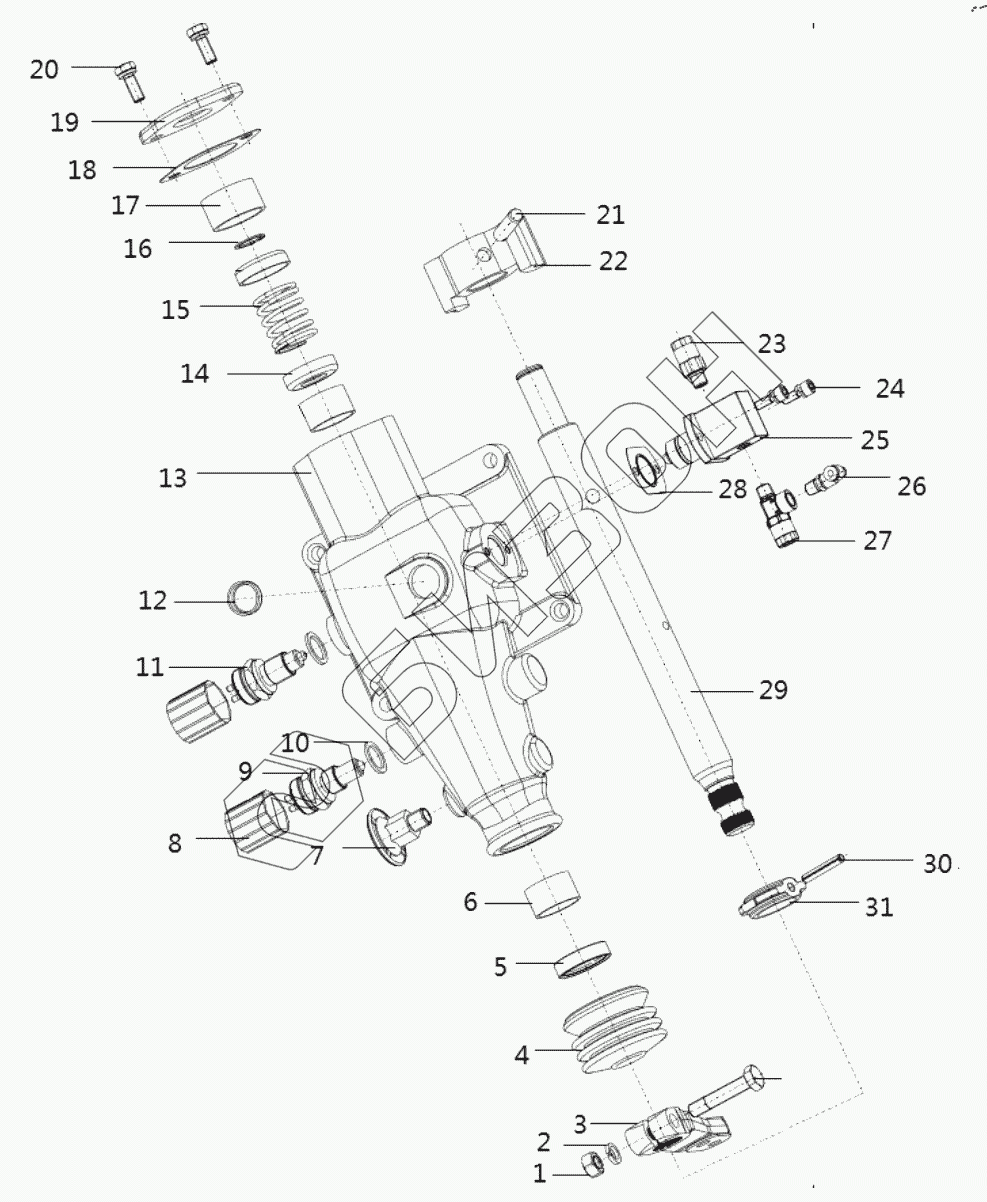

Графический каталог запасных частей к технике: Shaanxi Fast BJ-12JSDX220TA-B. Механизм переключения передач
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 12JS160T-1703010 | 12JS160T-1703010 | Механизм переключения передач |
Загрузка ...
|
|
| 1 | Q341B10 | Гайка |
Загрузка ...
|
|
| 2 | Q40310 | Пружинная шайба |
Загрузка ...
|
|
| 3 | F96035 | Рычаг механизма переключения |
Загрузка ...
|
|
| 4 | F99669 | Пыльник механизма переключения |
Загрузка ...
|
|
| 5 | F91444 | Сальник |
Загрузка ...
|
|
| 6 | F91345 | Втулка рычага механизма |
Загрузка ...
|
|
| 7 | 15276 | Пробка с вентиляцией |
Загрузка ...
|
|
| 8 | C03016 | Втулка |
Загрузка ...
|
|
| 9 | 791_00_71_0068-1 | Датчик заднего хода |
Загрузка ...
|
|
| 10 | Q72318 | Уплотнительная прокладка |
Загрузка ...
|
|
| 11 | 990_12_71_0041-3 | Датчик нейтрайльного положения |
Загрузка ...
|
|
| 12 | Q72224 | Заглушка |
Загрузка ...
|
|
| 13 | 12JS160T-1703015 | Корпус механизма переключения |
Загрузка ...
|
|
| 14 | F99673-1 | Тарелка пружины |
Загрузка ...
|
|
| 15 | 12JS160T-1703027 | Пружина |
Загрузка ...
|
|
| 16 | Q43120 | Упорное кольцо вала |
Загрузка ...
|
|
| 17 | 12JS160T-1703024 | Фиксирующая втулка |
Загрузка ...
|
|
| 18 | F99672-2 | Прокладка боковой крышки |
Загрузка ...
|
|
| 19 | F99666-2 | Бокова крышка |
Загрузка ...
|
|
| 20 | Q1420822 | Болт с пружинной шайбой |
Загрузка ...
|
|
| 21 | C03030 | Шпонка |
Загрузка ...
|
|
| 22 | 12JS160T-1703018 | Кронштейн вала перелючения |
Загрузка ...
|
|
| 23 | C01051 | Фитинг прямой |
Загрузка ...
|
|
| 24 | QH50-4211313 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 25 | 12JS160T-1703022 | Воздушный клапан управления |
Загрузка ...
|
|
| 26 | 12JS160T-1703021 | 90° Быстросьемный штуцер |
Загрузка ...
|
|
| 27 | C01053 | Фитинг Т-образное соединение |
Загрузка ...
|
|
| 28 | F91353 | Двойная проставка |
Загрузка ...
|
|
| 29 | 12JS160T-1703017 | Вал механизма переключения |
Загрузка ...
|
|
| 30 | C09035 | Шпонка |
Загрузка ...
|
|
| 31 | F99681 | Фиксирующая щайба |
Загрузка ...
|
|
| 32 | Q151B1050 | Болт с шестигранной головкой |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
