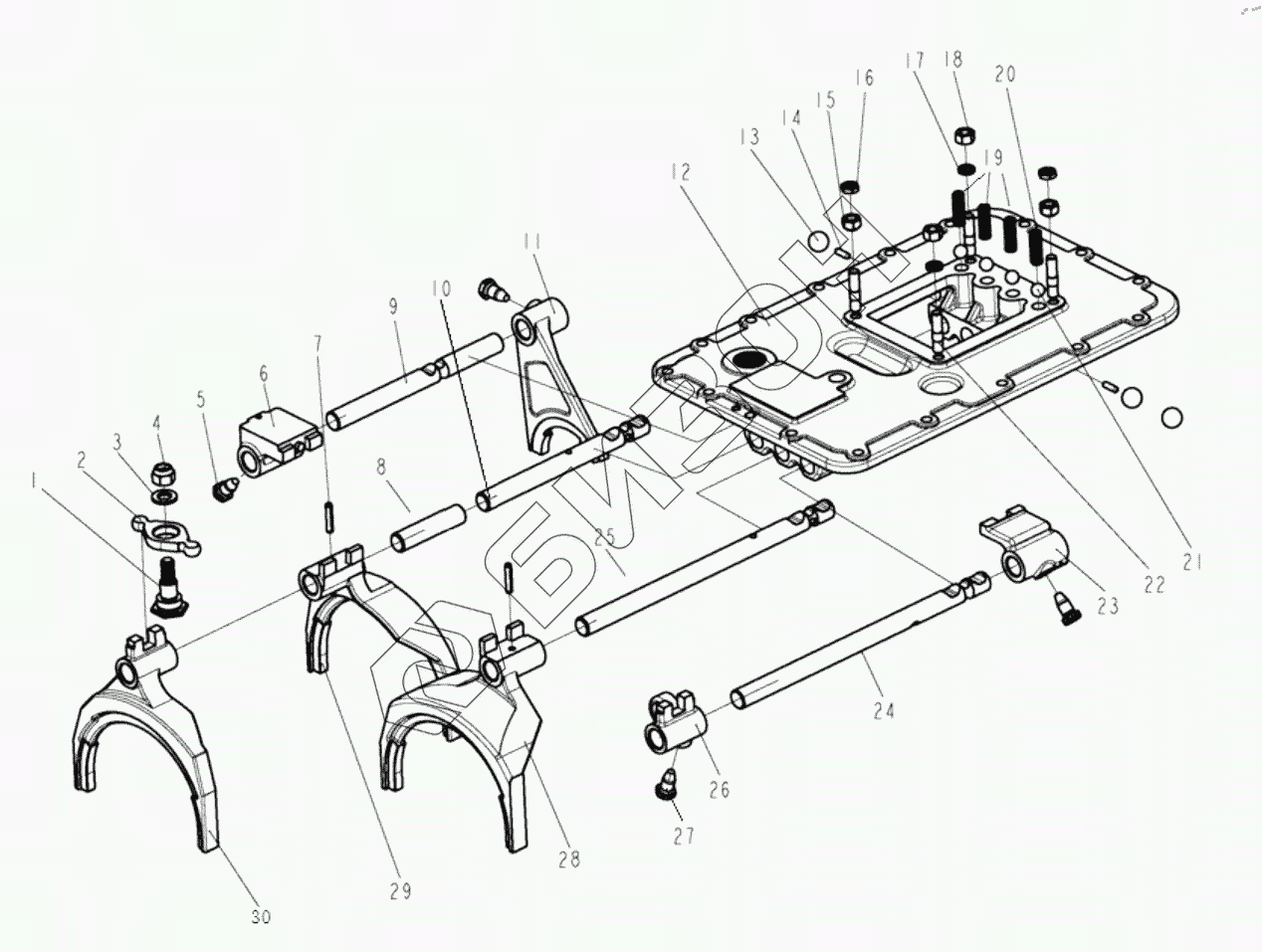

Графический каталог запасных частей к технике: Shaanxi Fast BJ-12JSDX240TA. Верхняя крышка
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 12JSDX240TA-1702010 | 12JSDX240TA-1702010 | Верхняя крышка в сборе |
Загрузка ...
|
|
| 1 | JS100A-1702073 | Штифт опорного вала |
Загрузка ...
|
|
| 2 | JS100A-1702072 | Фиксирующий упор |
Загрузка ...
|
|
| 3 | Q40112 | Шайба |
Загрузка ...
|
|
| 4 | GB889-80-M12X125 | Конусообразная гайка |
Загрузка ...
|
|
| 5 | 3220 | Стопорный винт вилки |
Загрузка ...
|
|
| 6 | 12JS160T-1702050 | Направляющая вилки |
Загрузка ...
|
|
| 7 | Q5280628 | Шпонка |
Загрузка ...
|
|
| 8 | 12JS160T-1702067-1 | Вал вилки переключения |
Загрузка ...
|
|
| 9 | 12JSDX240T-1702063 | Вал вилки переключения |
Загрузка ...
|
|
| 10 | 12JSDX240T-1702064 | Вал вилки переключения |
Загрузка ...
|
|
| 11 | 12JS160T-1702055 | Вилка заднего хода |
Загрузка ...
|
|
| 12 | 12JS160T-1702015 | Верхняя крышка |
Загрузка ...
|
|
| 13 | 19_5G100BGB-T308 | Стальной шарик |
Загрузка ...
|
|
| 14 | 1634 | Стопорный штифт вала |
Загрузка ...
|
|
| 15 | X-1-603 | Шестигранная гайка |
Загрузка ...
|
|
| 16 | Q351B10 | Тонкая гайка |
Загрузка ...
|
|
| 17 | Q40310 | Пружинная шайба |
Загрузка ...
|
|
| 18 | Q361B10 | Шестигранная гайка |
Загрузка ...
|
|
| 19 | F96085 | Пружина |
Загрузка ...
|
|
| 20 | F96084 | Пружина |
Загрузка ...
|
|
| 21 | 12_7G100BGB-T308 | Стальной шарик |
Загрузка ...
|
|
| 22 | 11066 | Шпилька |
Загрузка ...
|
|
| 23 | 12JS160T-1702054 | Направляющая вилки |
Загрузка ...
|
|
| 24 | 12JSDX240T-1702066 | Вал вилки переключения |
Загрузка ...
|
|
| 25 | 12JSDX240TA-1702064 | Вал вилки переключения |
Загрузка ...
|
|
| 26 | 12JS160T-1702059-1 | Направляющая вилки |
Загрузка ...
|
|
| 27 | 3220-1 | Стопорный винт вилки |
Загрузка ...
|
|
| 28 | 12JSDX240T-1702057 | Вилка 3-ей и 4-ой передачи |
Загрузка ...
|
|
| 29 | 12JSDX240T-1702056 | Вилка 1-ой и 2-ой передачи |
Загрузка ...
|
|
| 30 | 12JSDX240TA-1702058 | Вилка 5-ой 6-ой передачи |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
