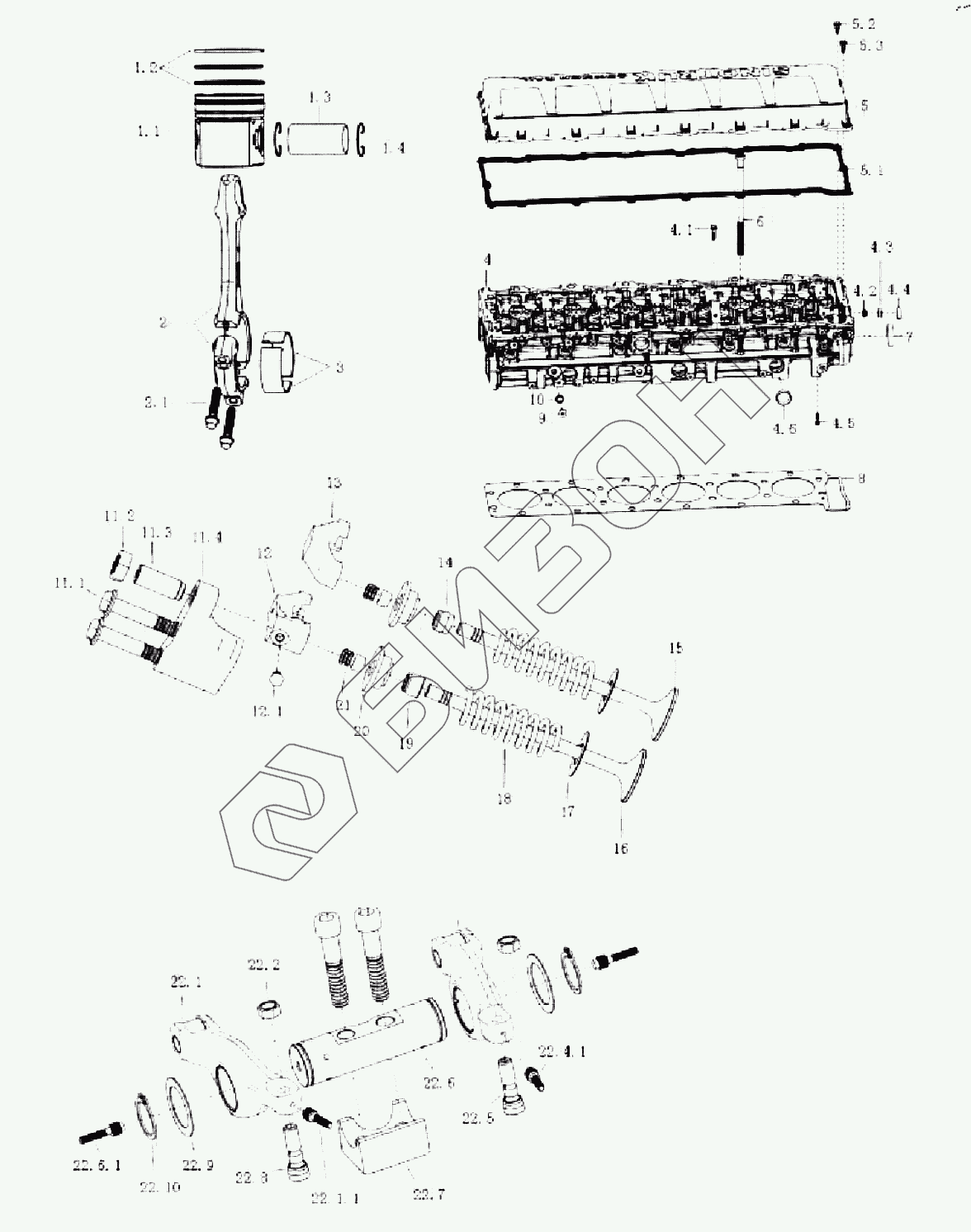

Графический каталог запасных частей к технике: SITRAK MC11. CONNECTNG ROD, PISTON AND VALVE MECHANISM
1.1
1.2
1.3
1.4
2
2.1
3
4
4.1
4.2
4.3
4.4
4.5
4.6
5
5.1
5.2
5.3
6
7
8
9
10
11.1
11.2
11.3
11.4
12
12.1
13
14
15
16
17
18
19
20
21
22.1
22.1.1
22.2
22.4.1
22.5
22.6
22.6.1
22.7
22.8
22.9
22.1
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 201V02500-6126 | 201V02500-6126 | D20 piston kit |
Загрузка ...
|
|
| 1.1 | 200V02511-0771 | piston |
Загрузка ...
|
|
| 1.2 | 201V02503-6001 | Ring Assembly |
Загрузка ...
|
|
| 1.3 | 200V02502-0120 | Piston pin |
Загрузка ...
|
|
| 1.4 | 200V90810-0038 | Стопорное кольцо поршневого штока |
Загрузка ...
|
|
| 2 | 201-02400-6120 | Rod assembly |
Загрузка ...
|
|
| 2.1 | 200V90490-0133 | Шатунные болты |
Загрузка ...
|
|
| 3 | 201V02410-6698 | Вкладыш шатуна |
Загрузка ...
|
|
| 4 | 200-03100-6423 | Cylinder head assembly |
Загрузка ...
|
|
| 4.1 | MQ6-03215-6307 | Hexagon flange bolts |
Загрузка ...
|
|
| 4.2 | 200V90310-0272 | Plugs |
Загрузка ...
|
|
| 4.3 | 200V91606-0040 | Bowl plug |
Загрузка ...
|
|
| 4.4 | 200V91606-0036 | Чашечная заглушка |
Загрузка ...
|
|
| 4.5 | MQ6-21649-0003 | Sealing plug |
Загрузка ...
|
|
| 4.6 | 200V91606-0090 | Bowl plug |
Загрузка ...
|
|
| 5 | 201V03401-6024 | Узлы крышки головки блока цилиндров |
Загрузка ...
|
|
| 5.1 | 201V03905-0177 | Cylinder head cover gasket |
Загрузка ...
|
|
| 5.2 | 201V96210-0087 | Bolt sleeve assembly |
Загрузка ...
|
|
| 5.3 | 201V96210-0080 | Bolt assemblies damping element |
Загрузка ...
|
|
| 6 | 200V90020-0421 | Болт головки блока цилиндра |
Загрузка ...
|
|
| 7 | 200V91606-0063 | Чашечная заглушка |
Загрузка ...
|
|
| 8 | 201V03901-0403 | Cylinder head gasket |
Загрузка ...
|
|
| 9 | MQ6-08049-0032 | Резьбовая пробка |
Загрузка ...
|
|
| 10 | MQ6-56631-0107 | Комбинированная уплотнительная шайба |
Загрузка ...
|
|
| 200-04251-6000 | 200-04251-6000 | EVB комплект прижимной плиты |
Загрузка ...
|
|
| 11.1 | MQ6-03216-8412 | Шестигранный фланцевой болт |
Загрузка ...
|
|
| 11.2 | 200V90501-0083 | Шестигранная гайка |
Загрузка ...
|
|
| 11.3 | 200V04205-0044 | Установочный винт |
Загрузка ...
|
|
| 11.4 | 200V04251-0006 | Нажимная плита |
Загрузка ...
|
|
| 12 | 200V04120-6008 | EVB мост клапана в сборе |
Загрузка ...
|
|
| 12.1 | 200V90001-0216 | Hex head bolt |
Загрузка ...
|
|
| 13 | 200V04120-0019 | Выпускной мост |
Загрузка ...
|
|
| 14 | 202V04902-0033 | Сальник штока впускного клапана |
Загрузка ...
|
|
| 15 | 200V04101-0574 | Впускной клапан |
Загрузка ...
|
|
| 16 | 200V04101-0546 | Выпускной клапан |
Загрузка ...
|
|
| 17 | 200V90701-0243 | Прокладка |
Загрузка ...
|
|
| 18 | 200V04102-0159 | Пружина клапана |
Загрузка ...
|
|
| 19 | 202V04902-0035 | Сальник штока клапана |
Загрузка ...
|
|
| 20 | 200V04103-0108 | Гнездо пружины клапана |
Загрузка ...
|
|
| 21 | 200V04104-0034 | Шплинт клапана |
Загрузка ...
|
|
| 201-04200-6057 | 201-04200-6057 | Рычажный механизм |
Загрузка ...
|
|
| 22.1 | 202-04201-6004 | Коромысло выпуска в сборе |
Загрузка ...
|
|
| 22.1.1 | MQ6-21649-0005 | Sealing plug |
Загрузка ...
|
|
| 22.2 | 200V90501-0030 | Шестигранная гайка |
Загрузка ...
|
|
| 22.3 | MQ6-02191-0616 | Болт с цилиндрической головкой и внутренним шестигранником |
Загрузка ...
|
|
| 22.4 | 202-04201-6003 | Коромысло впуска в сборе |
Загрузка ...
|
|
| 22.4.1 | MQ6-21649-0005 | Sealing plug |
Загрузка ...
|
|
| 22.5 | 200V04205-5010 | Adjusting screw |
Загрузка ...
|
|
| 22.6 | 200-04203-5065 | Узел вала коромысла |
Загрузка ...
|
|
| 22.6.1 | MQ6-21649-0003 | Sealing plug |
Загрузка ...
|
|
| 22.7 | 200V04202-0136 | Гнездо коромысла |
Загрузка ...
|
|
| 22.8 | 200V04205-0045 | Adjusting screw |
Загрузка ...
|
|
| 22.9 | 200V90701-0234 | Прокладная шайба |
Загрузка ...
|
|
| 22.1 | MQ6-29010-0126 | Осевое пружинное стопорное кольцо |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
