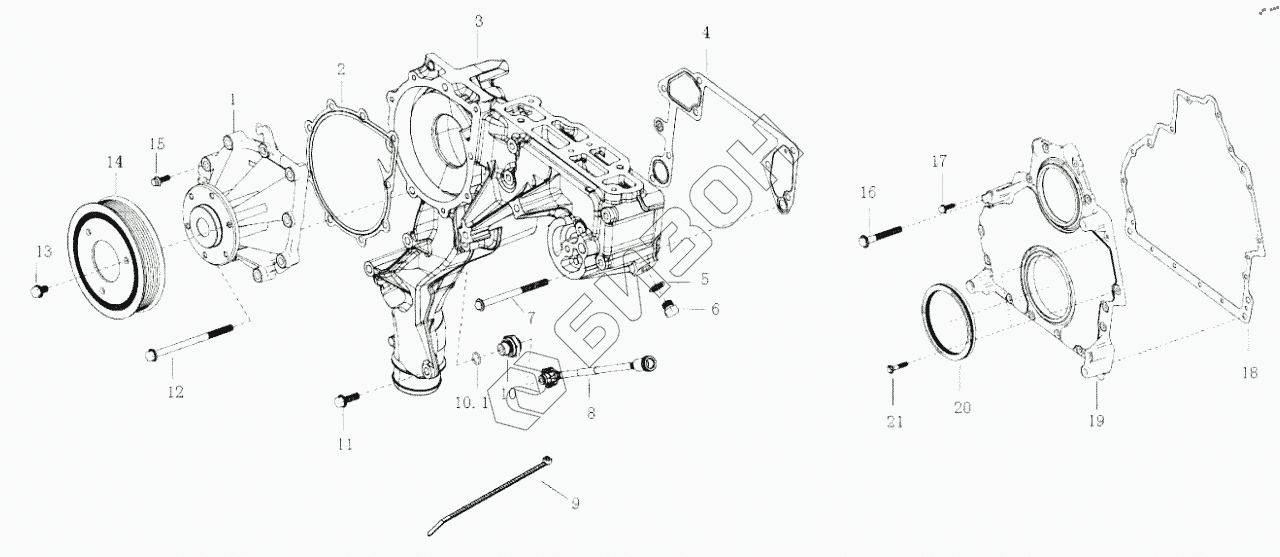

Графический каталог запасных частей к технике: SITRAK MC11. WATER PUMP
1
2
3
4
5
6
7
8
9
10
10.1
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200V06500-6675 | Pump |
Загрузка ...
|
|
| 2 | 201V06901-0192 | Прокладка насоса |
Загрузка ...
|
|
| 3 | 200V06330-5041 | Распределительная оболочка |
Загрузка ...
|
|
| 4 | 201V06903-0061 | Уплотнительная прокладка распределительного корпуса |
Загрузка ...
|
|
| 5 | MQ6-56631-0106 | Комбинированная уплотнительная шайба |
Загрузка ...
|
|
| 6 | MQ6-08049-0031 | Резьбовая заглушка |
Загрузка ...
|
|
| 7 | MQ6-03216-8317 | Шестигранный фланцевой болт |
Загрузка ...
|
|
| 8 | 200V06303-5846 | Urea heating return pipe |
Загрузка ...
|
|
| 9 | 200V97401-0557 | Одиноканальная кабельная стяжка |
Загрузка ...
|
|
| 10 | 200V98181-6026 | Вкурчивание цилиндрического соединителя |
Загрузка ...
|
|
| 10.1 | 200V96501-0571 | O-ring |
Загрузка ...
|
|
| 11 | MQ6-03216-8305 | Шестигранный фланцевой болт |
Загрузка ...
|
|
| 12 | MQ6-03216-8320 | Шестигранный фланцевой болт |
Загрузка ...
|
|
| 13 | MQ6-03215-8302 | Шестигранный фланцевой болт |
Загрузка ...
|
|
| 14 | 201V06503-0384 | Ремённый шкив водяного насоса |
Загрузка ...
|
|
| 15 | MQ6-03216-8308 | Шестигранный фланцевой болт |
Загрузка ...
|
|
| 16 | MQ6-03216-8514 | Hexagon flange bolts |
Загрузка ...
|
|
| 17 | MQ6-03216-8305 | Шестигранный фланцевой болт |
Загрузка ...
|
|
| 18 | 200V01905-0092 | Уплотнительная прокладка передней крышки |
Загрузка ...
|
|
| 19 | 200V01501-5037 | Front cover assembly |
Загрузка ...
|
|
| 20 | 200V01510-6008 | Crankshaft front oil seal |
Загрузка ...
|
|
| 21 | MQ6-03216-8308 | Шестигранный фланцевой болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
