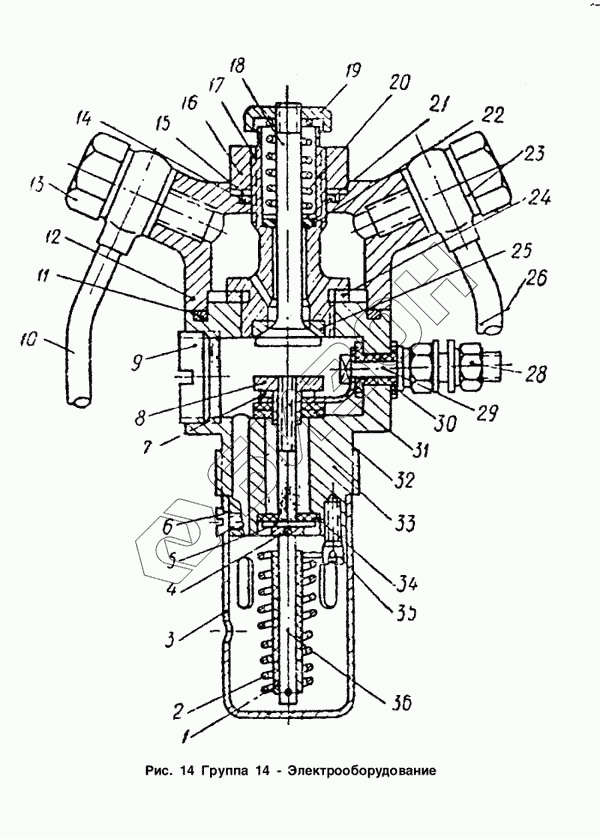

Графический каталог запасных частей к технике: СМД 14 (1998 г. Минск). Электрофакельный подогреватель
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 14-1540 | 14-1540 | Планка зажима |
Загрузка ...
|
|
| БНП-М8Х25 | БНП-М8Х25 | Болт |
Загрузка ...
|
|
| СМД14-14С18А | СМД14-14С18А | Электрофакельный подогреватель |
Загрузка ...
|
|
| 14-1567 | 14-1567 | Прокладка |
Загрузка ...
|
|
| 1 | СМД1-1458 | Втулка изоляционная |
Загрузка ...
|
|
| 2 | СМД1-1457 | Спираль накаливания |
Загрузка ...
|
|
| 3 | СМД14-1459 | Чашечка |
Загрузка ...
|
|
| 4 | Ш-1Х6 | Шплинт |
Загрузка ...
|
|
| 5 | ШШ-3 | Шайба |
Загрузка ...
|
|
| 6 | В-М8Х6 | Винт |
Загрузка ...
|
|
| 7 | ШПН-5 | Шайба пружинная |
Загрузка ...
|
|
| 8 | 14-1494 | Гайка спираледержателя |
Загрузка ...
|
|
| 9 | СМД55-1418 | Упор |
Загрузка ...
|
|
| 10 | СМД14-14С27 | Трубка подвода топлива в сборе |
Загрузка ...
|
|
| 11 | СМД14-1417 | Кольцо уплотнительное |
Загрузка ...
|
|
| 12 | СМД14-1448-1А | Крышка |
Загрузка ...
|
|
| 13 | СМД7-1590 | Болт зажимной |
Загрузка ...
|
|
| 14 | 14-1495 | Кольцо уплотнительное |
Загрузка ...
|
|
| 15 | 14-1496 | Шайба |
Загрузка ...
|
|
| 16 | 14-1498А | Гайка |
Загрузка ...
|
|
| 17 | 14-1402-2 | Корпус клапана |
Загрузка ...
|
|
| 18 | СМД14-1462-1 | Клапан |
Загрузка ...
|
|
| 19 | 14-1410-2 | Колпачок |
Загрузка ...
|
|
| 20 | СМД14-1455 | Пружина |
Загрузка ...
|
|
| 21 | СМД14-1404 | Шайба |
Загрузка ...
|
|
| 22 | СМД14-1463 | Шайба клапана |
Загрузка ...
|
|
| 23 | СМД7-1591 | Прокладка |
Загрузка ...
|
|
| 24 | 14-1497 | Шайба |
Загрузка ...
|
|
| 25 | 14-1430 | Седло клапана |
Загрузка ...
|
|
| 26 | СМД14-14С26 | Трубка отвода топлива в сборе |
Загрузка ...
|
|
| 27 | ШШ1-5 | Шайба |
Загрузка ...
|
|
| 28 | ГУ-М5 | Гайка |
Загрузка ...
|
|
| 29 | СМД14-1425 | Болт контактный |
Загрузка ...
|
|
| 30 | СМД14-1416 | Трубка изоляционная |
Загрузка ...
|
|
| 31 | СМД14-1413А | Пластина |
Загрузка ...
|
|
| 32 | 14-1414А | Шайба |
Загрузка ...
|
|
| 33 | СМД14-1442 | Корпус подогревателя |
Загрузка ...
|
|
| 34 | 14-1493 | Шайба |
Загрузка ...
|
|
| 35 | СМД14-1454 | Контакт |
Загрузка ...
|
|
| 36 | СМД14-1456 | Стержень спираледержателя |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
