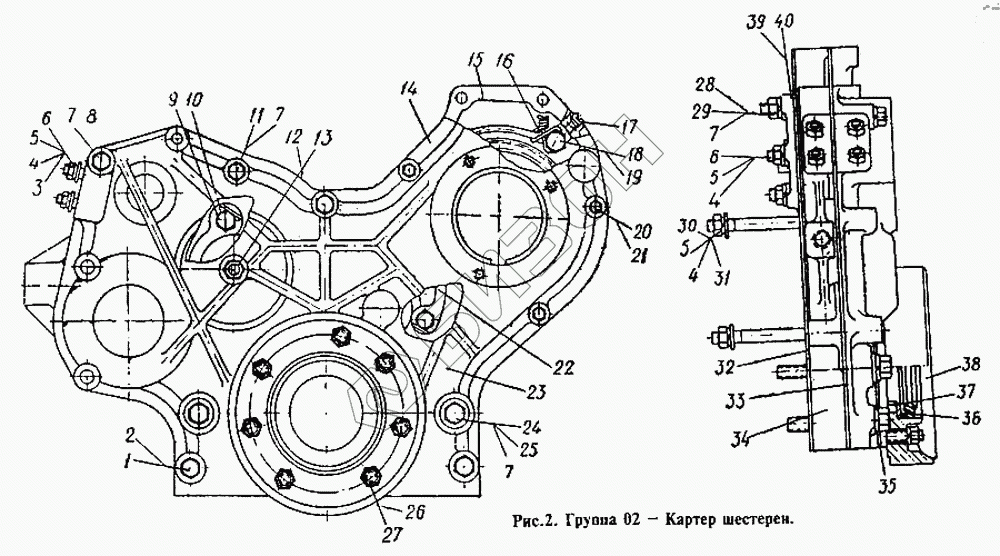

Графический каталог запасных частей к технике: СМД 14 (1998 г. Минск). Картер шестерен
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ШПН-14 | Шайба пружинная |
Загрузка ...
|
|
| 2 | СМД14-0219 | Болт |
Загрузка ...
|
|
| 3 | ШШ-11 | Шайба |
Загрузка ...
|
|
| 4 | ШПН-10 | Шайба пружинная |
Загрузка ...
|
|
| 5 | ГУ-М10 | Гайка |
Загрузка ...
|
|
| 6 | ШНЧ-М10Х28 | Шпилька |
Загрузка ...
|
|
| 7 | ШПН-12 | Шайба пружинная |
Загрузка ...
|
|
| 8 | БНП-М12Х60 | Болт |
Загрузка ...
|
|
| 9 | БНП-М12Х30 | Болт |
Загрузка ...
|
|
| 10 | Ш3-13Х98 | Шайба замковая |
Загрузка ...
|
|
| 11 | БНП-М12Х90 | Болт |
Загрузка ...
|
|
| 12 | СМД7-0209 | Винт упорный |
Загрузка ...
|
|
| 13 | ГУ-1М10 | Гайка |
Загрузка ...
|
|
| 14 | СМД14-02С3 | Крышка картера в сборе |
Загрузка ...
|
|
| 15 | СМД14-02С2 | Картер шестерен в сборе |
Загрузка ...
|
|
| 16 | СМД1-02С4-2 | Трубка подвода смазки в сборе |
Загрузка ...
|
|
| 17 | ПРП-1/8 | Пробка коническая |
Загрузка ...
|
|
| 18 | СМД7-0215-2 | Болт зажимной |
Загрузка ...
|
|
| 19 | СМД7-0216-2 | Прокладка поворотного угольника |
Загрузка ...
|
|
| 20 | БНП-М8Х45 | Болт |
Загрузка ...
|
|
| 21 | ШПН-8 | Шайба пружинная |
Загрузка ...
|
|
| 22 | СМД1-0207 | Шайба замковая |
Загрузка ...
|
|
| 23 | 14-0202 | Крышка картера шестерен |
Загрузка ...
|
|
| 24 | СМД14-0218 | Болт |
Загрузка ...
|
|
| 25 | СМД14-0220 | Шайба |
Загрузка ...
|
|
| 26 | 14-0223-2 | Шпилька |
Загрузка ...
|
|
| 27 | 14-0224 | Гайка |
Загрузка ...
|
|
| 28 | БНП-М12Х100 | Болт |
Загрузка ...
|
|
| 29 | ГУ-М12 | Гайка |
Загрузка ...
|
|
| 30 | ШНЧ-М10Х90 | Шпилька |
Загрузка ...
|
|
| 31 | Н-5480 | Шайба |
Загрузка ...
|
|
| 32 | СМД1-0204 | Прокладка картера шестерен |
Загрузка ...
|
|
| 33 | СМД1-0205-1 | Прокладка крышки |
Загрузка ...
|
|
| 34 | 14-0201 | Картер шестерен |
Загрузка ...
|
|
| 35 | СМД14-0222 | Прокладка |
Загрузка ...
|
|
| 36 | Н-6299 | Сальник каркасный 80-105-12/14 |
Загрузка ...
|
|
| 37 | 14-0221-1 | Кольцо маслоотражательное |
Загрузка ...
|
|
| 38 | 14-0203-1 | Опора передняя |
Загрузка ...
|
|
| 39 | 14-0213 | Крышка |
Загрузка ...
|
|
| 40 | СМД1-1327 | Прокладка привода |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
