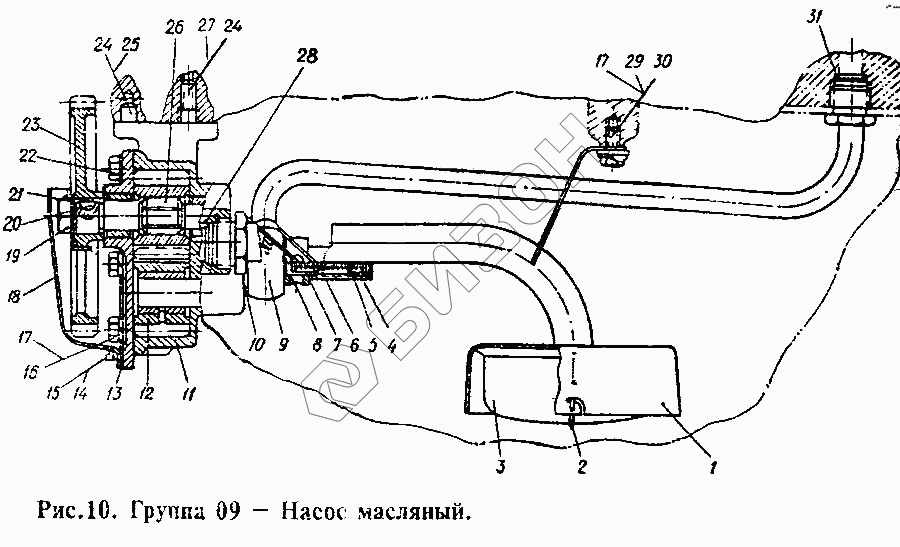

Графический каталог запасных частей к технике: СМД 14 (1998 г. Минск). Насос масляный
1
2
3
4
5
6
7
8
9
10
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| СМД14-09С2-1 | СМД14-09С2-1 | Насос масляный в сборе |
Загрузка ...
|
|
| 1 | 14-09С9-1 | Колпак маслоприемника в сборе |
Загрузка ...
|
|
| 2 | СМД55У-0925 | Пружина |
Загрузка ...
|
|
| 3 | СМД55У-09С10 | Сетка маслоприемника в сборе |
Загрузка ...
|
|
| 4 | СМД7-0956 | Кольцо стопорное |
Загрузка ...
|
|
| 5 | СМД55У-0914 | Втулка резьбовая |
Загрузка ...
|
|
| 6 | СМД55У-0913А | Пружина |
Загрузка ...
|
|
| 7 | У5-0915А | Клапан |
Загрузка ...
|
|
| 8 | СМД55У-0912А | Корпус клапана |
Загрузка ...
|
|
| 9 | 14-09С11 | Трубка к маслофильтру в сборе |
Загрузка ...
|
|
| 10 | СМД7-0929 | Прокладка угольника поворотного |
Загрузка ...
|
|
| 12 | СМД55У-09С7А | Шестерня ведомая в сборе |
Загрузка ...
|
|
| 13 | СМД1-0928 | Прокладка |
Загрузка ...
|
|
| 14 | ШПН-6 | Шайба пружинная |
Загрузка ...
|
|
| 15 | ВЦ-М6Х10 | Винт |
Загрузка ...
|
|
| 16 | ШПН-8 | Шайба пружинная |
Загрузка ...
|
|
| 17 | БНП-М8Х20 | Болт |
Загрузка ...
|
|
| 18 | СМД1-0909А | Карман маслоизолируюший |
Загрузка ...
|
|
| 19 | ГУН-1М14 | Гайка |
Загрузка ...
|
|
| 20 | ШС-4Х16 | Шпонка сегментная |
Загрузка ...
|
|
| 21 | ШСН-15Х28 | Шайба стопорная |
Загрузка ...
|
|
| 22 | СМД7-0931 | Шайба замковая |
Загрузка ...
|
|
| 23 | СМД1-0904 | Шестерня привода маслонасоса |
Загрузка ...
|
|
| 24 | ШПН-10 | Шайба пружинная |
Загрузка ...
|
|
| 25 | БНП-М10Х25 | Болт |
Загрузка ...
|
|
| 26 | СМД55У-09С6А | Шестерня ведущая в сборе |
Загрузка ...
|
|
| 27 | БНП-М10Х40 | Болт |
Загрузка ...
|
|
| 28 | СМД55У-0926 | Прокладка |
Загрузка ...
|
|
| 29 | ШШС-9Х20Х2 | Шайба специальная |
Загрузка ...
|
|
| 30 | ШЗ-8,5Х30 | Шайба замковая |
Загрузка ...
|
|
| 31 | СМД55У-0927 | Прокладка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
