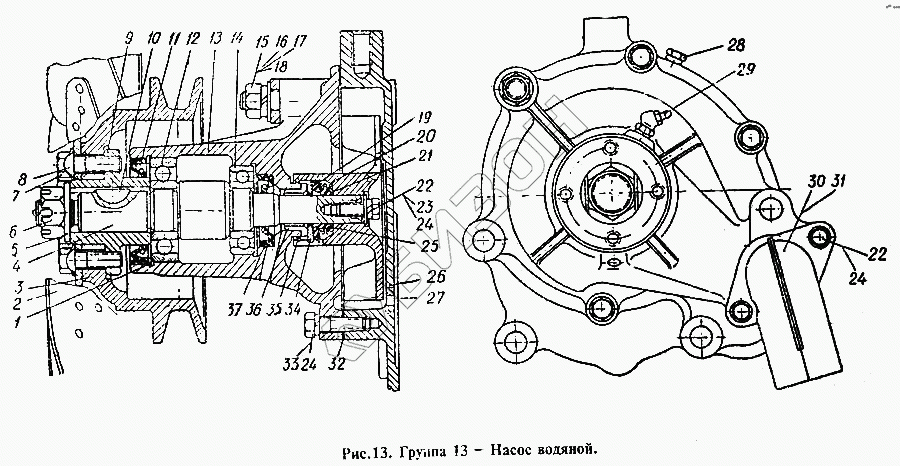

Графический каталог запасных частей к технике: СМД 14 (1998 г. Минск). Насос водяной
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 14-1328-1 | 14-1328-1 | Ремень вентиляторный с пазами |
Загрузка ...
|
|
| 14-1341 | 14-1341 | Болт |
Загрузка ...
|
|
| ШПН-10 | ШПН-10 | Шайба пружинная |
Загрузка ...
|
|
| 14К-1328А | 14К-1328А | Ремень нет и л игорный с пазами |
Загрузка ...
|
|
| 15К-1361 | 15К-1361 | Проставка водяного насоса |
Загрузка ...
|
|
| СМД14К-1331 | СМД14К-1331 | Прокладка проставки водяного насоса |
Загрузка ...
|
|
| СМД2-1330 | СМД2-1330 | Прокладка крышки водяного насоса |
Загрузка ...
|
|
| СМД8-1318 | СМД8-1318 | Прокладка корпуса водяного насоса |
Загрузка ...
|
|
| 14-13С2-1 | 14-13С2-1 | Насос водяной в сборе |
Загрузка ...
|
|
| 14-13С25 | 14-13С25 | Водяной насос в сборе со шкивом |
Загрузка ...
|
|
| ГУ-М10 | ГУ-М10 | Гайка |
Загрузка ...
|
|
| 14-13С26 | 14-13С26 | Комплект деталей уплотнения водяного насоса |
Загрузка ...
|
|
| 14-1301 | 14-1301 | Корпус водяного насоса |
Загрузка ...
|
|
| СМД1-1340-1А | СМД1-1340-1А | Кронштейн грузовой |
Загрузка ...
|
|
| СМД9-1303 | СМД9-1303 | Крышка корпуса водяного насоса |
Загрузка ...
|
|
| 14-1372 | 14-1372 | Ось рукоятки |
Загрузка ...
|
|
| 1 | СМД14-1359 | Кольцо стопорное |
Загрузка ...
|
|
| 2 | 14-13С10А | Вентилятор в сборе |
Загрузка ...
|
|
| 3 | 14-1302-3 | Шкив вентилятора |
Загрузка ...
|
|
| 4 | 14-1305-1 | Валик водяного насоса |
Загрузка ...
|
|
| 5 | 14-1362 | Шайба |
Загрузка ...
|
|
| 6 | ГПН-1М18 | Гайка прорезная |
Загрузка ...
|
|
| 7 | БНП-М10Х30 | Болт |
Загрузка ...
|
|
| 8 | СМД14-1357-1 | Шайба стопорная |
Загрузка ...
|
|
| 9 | 14-1310-2 | Ступица шкива вентилятора |
Загрузка ...
|
|
| 10 | ШС-5Х28 | Шпонка сегментная |
Загрузка ...
|
|
| 11 | Н-6227 | Сальник самоподжимной каркасный 40-62-9 |
Загрузка ...
|
|
| 12 | №305 | Шарикоподшипник 25Х62Х16 |
Загрузка ...
|
|
| 13 | 14А-1301 | Корпус водяного насоса |
Загрузка ...
|
|
| 14 | №205 | Шарикоподшипник 25Х52Х15 |
Загрузка ...
|
|
| 15 | ШНЧ-М12Х60 | Шпилька |
Загрузка ...
|
|
| 16 | ГУ-М12 | Гайка |
Загрузка ...
|
|
| 17 | ШПН-12 | Шайба пружинная |
Загрузка ...
|
|
| 18 | ШШ-13 | Шайба штампованная |
Загрузка ...
|
|
| 19 | СМД1-1314 | Обойма сальника |
Загрузка ...
|
|
| 20 | 14-1313 | Пружина упорная сальника |
Загрузка ...
|
|
| 21 | СМД1-1315 | Кольцо манжеты сальника |
Загрузка ...
|
|
| 22 | БНП-М8Х20 | Болт |
Загрузка ...
|
|
| 23 | ШШС-9Х20Х2 | Шайба специальная |
Загрузка ...
|
|
| 24 | ШПН-8 | Шайба пружинная |
Загрузка ...
|
|
| 25 | СМД1-1316 | Манжета сальника крыльчатки |
Загрузка ...
|
|
| 26 | СМД2-1303 | Крышка корпуса водяного насоса |
Загрузка ...
|
|
| 27 | 14-1304 | Крыльчатка водяного насоса |
Загрузка ...
|
|
| 28 | ПК-1/8" | Пробка коническая |
Загрузка ...
|
|
| 29 | М11-А-45 | Масленка |
Загрузка ...
|
|
| 30 | 14А-13С20 | Патрубок в сборе |
Загрузка ...
|
|
| 31 | СМД9-1329 | Прокладка патрубка |
Загрузка ...
|
|
| 32 | СМД2-1318 | Прокладка корпуса водяного насоса |
Загрузка ...
|
|
| 33 | БНП-М8Х30 | Болт |
Загрузка ...
|
|
| 34 | 14-1312 | Шайба уплотняющая сальника |
Загрузка ...
|
|
| 35 | СМД1-1317 | Кольцо стопорное сальника |
Загрузка ...
|
|
| 36 | СМД1-1306 | Втулка опорная |
Загрузка ...
|
|
| 37 | Н-6295 | Сальник самоподжимной каркасный 20-40-9 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
