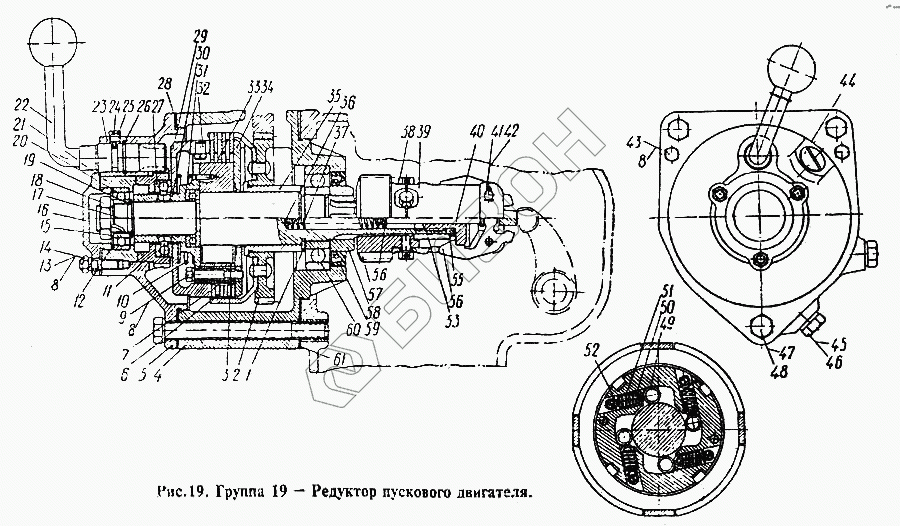

Графический каталог запасных частей к технике: СМД 14 (1998 г. Минск). Редуктор пускового двигателя
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
55
56
57
58
59
60
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | СМД2-1976 | Шайба упорная |
Загрузка ...
|
|
| 2 | СМД2-19С7-1А | Шестерня муфты сцепления в сборе |
Загрузка ...
|
|
| 3 | СМД2-1918 | Втулка специальная |
Загрузка ...
|
|
| 4 | 14-1901-1 | Корпус редуктора |
Загрузка ...
|
|
| 5 | СМД8-1902А | Крышка корпуса редуктора |
Загрузка ...
|
|
| 6 | СМД2-1916А | Диск ведущий |
Загрузка ...
|
|
| 7 | СМД2-1915 | Диск ведомый |
Загрузка ...
|
|
| 8 | ШПН-8 | Шайба пружинная |
Загрузка ...
|
|
| 9 | БНП-М8Х45 | Болт |
Загрузка ...
|
|
| 10 | СМД2-1934 | Пружина |
Загрузка ...
|
|
| 11 | 14-1965 | Упор нажимной механизма сцепления |
Загрузка ...
|
|
| 12 | СМД2-1967-1 | Прокладка |
Загрузка ...
|
|
| 13 | ГУ-М8 | Гайка |
Загрузка ...
|
|
| 14 | ШНЧ-М8Х20 | Шпилька |
Загрузка ...
|
|
| 15 | СМД2-1966 | Шайба стопорная |
Загрузка ...
|
|
| 16 | 14-1913-1 | Крышка сальника |
Загрузка ...
|
|
| 17 | СМД8-1904-1А | Вал редуктора |
Загрузка ...
|
|
| 18 | ГУН-1М22 | Гайка |
Загрузка ...
|
|
| 19 | 14-1920 | Шайба упорная |
Загрузка ...
|
|
| 20 | №305 | Шарикоподшипник 25Х62Х16 |
Загрузка ...
|
|
| 21 | СМД8-1962-1 | Упор неподвижный механизма сцепления |
Загрузка ...
|
|
| 22 | СМД8-19С18А | Рукоятка шаровая в сборе |
Загрузка ...
|
|
| 23 | СМД8-19С12-1 | Крышка корпуса редуктора в сборе |
Загрузка ...
|
|
| 24 | ШСН-6,5Х19 | Шайба стопорная |
Загрузка ...
|
|
| 25 | ВУ6-М6Х18 | Винт установочный |
Загрузка ...
|
|
| 26 | 14-1958 | Кольцо уплотнительное |
Загрузка ...
|
|
| 27 | №8109 | Шарикоподшипник 45Х65Х14 |
Загрузка ...
|
|
| 28 | СМД2-1941-1А | Прокладка крышки редуктора |
Загрузка ...
|
|
| 29 | 14-1906-1 | Диск нажимной |
Загрузка ...
|
|
| 30 | 14-1905 | Ступица |
Загрузка ...
|
|
| 31 | №8106 | Шарикоподшипник 30Х47Х11 |
Загрузка ...
|
|
| 32 | СМД2-1927 | Палец |
Загрузка ...
|
|
| 33 | ШЦ2-8Х16ТО | Штифт цилиндрический |
Загрузка ...
|
|
| 34 | СМД2-1917 | Диск прижимной |
Загрузка ...
|
|
| 35 | СМД2-1914-1 | Втулка шестерни |
Загрузка ...
|
|
| 36 | СМД8-1992 | Пружина толкателя малая |
Загрузка ...
|
|
| 37 | СМД2-1928 | Пружина толкателя большая |
Загрузка ...
|
|
| 38 | СМД8-1994 | Болт |
Загрузка ...
|
|
| 39 | СМД2-1931 | Держатель |
Загрузка ...
|
|
| 40 | СМД2-1925-1 | Толкатель |
Загрузка ...
|
|
| 41 | СМД2-1933 | Ось груза |
Загрузка ...
|
|
| 42 | Ш-3Х15 | Шплинт разводной |
Загрузка ...
|
|
| 43 | БНП-М8Х20 | Болт |
Загрузка ...
|
|
| 44 | ПРП-1/2" | Пробка коническая |
Загрузка ...
|
|
| 45 | СМД7-1539 | Прокладка |
Загрузка ...
|
|
| 46 | Н-5884 | Пробка резьбовая |
Загрузка ...
|
|
| 47 | БНП-М14Х150 | Болт |
Загрузка ...
|
|
| 48 | ШПН-14 | Шайба пружинная |
Загрузка ...
|
|
| 49 | СМД2-1936 | Ролик |
Загрузка ...
|
|
| 50 | СМД2-1935 | Плунжер |
Загрузка ...
|
|
| 51 | СМД2-1923 | Пружина |
Загрузка ...
|
|
| 52 | СМД2-1932 | Упор |
Загрузка ...
|
|
| 53 | СМД2-1926-1 | Втулка толкателя |
Загрузка ...
|
|
| 54 | СМД2-1937А | Груз держателя |
Загрузка ...
|
|
| 55 | СМД8-1953 | Шайба замковая |
Загрузка ...
|
|
| 56 | СМД8-1997 | Шайба |
Загрузка ...
|
|
| 57 | СМД2-1929 | Шестерня включения |
Загрузка ...
|
|
| 58 | СМД2-1954А | Втулка сальника |
Загрузка ...
|
|
| 59 | Н-6293А | Сальник самоподжимной каркасный 55-80-12 |
Загрузка ...
|
|
| 60 | №308 | Шарикоподшипник радиальный однорядный 40Х90Х23 |
Загрузка ...
|
|
| 61 | СМД2-1940А | Прокладка корпуса редуктора |
Загрузка ...
|
|
| 74 | СМД55-1943 | Прокладка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
