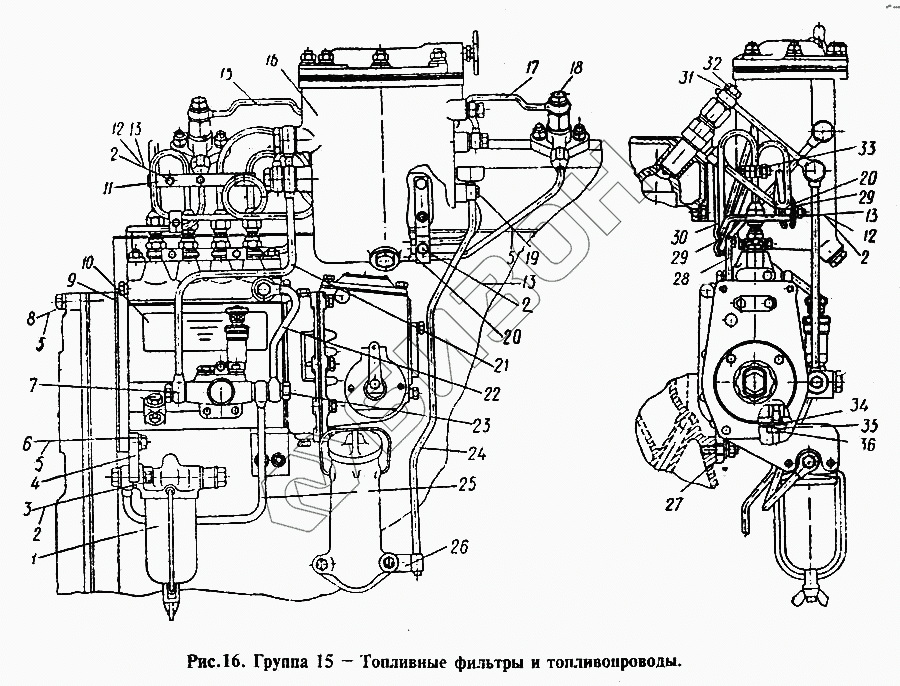

Графический каталог запасных частей к технике: СМД 14 (1998 г. Минск). Топливные фильтры и топливопроводы
1
2
3
4
5
6
7
8
9
10
11
12
13
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| В2.80.16.502 | В2.80.16.502 | Прокладки |
Загрузка ...
|
|
| 36-1105071 | 36-1105071 | Кольцо уплотнительное |
Загрузка ...
|
|
| 1 | 36-1105015Б | Фильтр топливный грубой очистки в сборе |
Загрузка ...
|
|
| 2 | ШПН-8 | Шайба пружинная |
Загрузка ...
|
|
| 3 | БНП-М8Х20 | Болт |
Загрузка ...
|
|
| 4 | 14-1541 | Кронштейн |
Загрузка ...
|
|
| 5 | ШПН-10 | Шайба пружинная |
Загрузка ...
|
|
| 6 | БНП-М10Х35 | Болт |
Загрузка ...
|
|
| 7 | СМД7-1539 | Прокладка |
Загрузка ...
|
|
| 8 | БНП-М10Х85 | Болт |
Загрузка ...
|
|
| 9 | 54.15.434 | Прокладка насоса топливного |
Загрузка ...
|
|
| 10 | В2.80.16.001 | Насос топливный ЛСТН 48510 |
Загрузка ...
|
|
| 11 | 14-1598 | Планка зажима |
Загрузка ...
|
|
| 12 | ГУ-М8 | Гайка |
Загрузка ...
|
|
| 13 | БНП-М8Х25 | Болт |
Загрузка ...
|
|
| 14 | 14-15С29А | Трубка высокого давления в сборе |
Загрузка ...
|
|
| 15 | 14-15С9-1А | Топливопровод слива левый |
Загрузка ...
|
|
| 16 | СМД14-15С2-1 | Фильтр тонкой очистки топлива в сборе |
Загрузка ...
|
|
| 17 | 14-15С10-1А | Топливопровод слива правый |
Загрузка ...
|
|
| 18 | В2.80.16.002А | Форсунка |
Загрузка ...
|
|
| 19 | БНП-М10Х16 | Болт |
Загрузка ...
|
|
| 20 | 14-1540 | Планка зажима |
Загрузка ...
|
|
| 21 | СМД14-15С13А | Трубка от помпы к фильтру в сборе |
Загрузка ...
|
|
| 22 | 14-15С15 | Топливопровод перепуска топлива |
Загрузка ...
|
|
| 23 | СМД7-1536 | Болт |
Загрузка ...
|
|
| 24 | СМД14-16С11-1 | Чашка со сливной трубкой в сборе |
Загрузка ...
|
|
| 25 | 14-15С25-1 | Трубка от фильтра грубой очистки к помпе |
Загрузка ...
|
|
| 26 | СМД14-1584 | Хомут |
Загрузка ...
|
|
| 27 | СМД14-1574 | Кронштейн топливного насоса |
Загрузка ...
|
|
| 28 | 14-15С14А | Трубка от фильтра к насосу в сборе |
Загрузка ...
|
|
| 29 | 14-1567 | Прокладка |
Загрузка ...
|
|
| 30 | 14-1596 | Кронштейн крепления трубок высокого давления |
Загрузка ...
|
|
| 31 | СМД7-1591 | Прокладка |
Загрузка ...
|
|
| 32 | СМД7-1590 | Болт зажимной |
Загрузка ...
|
|
| 33 | 14-1597 | Прокладка |
Загрузка ...
|
|
| 34 | Н-5480 | Шайба |
Загрузка ...
|
|
| 35 | 14-1599 | Шайба замковая |
Загрузка ...
|
|
| 36 | БНП-М10Х25 | Болт |
Загрузка ...
|
|
| 37 | ШПН-4 | Шайба пружинная |
Загрузка ...
|
|
| 38 | СМД14-1588-1 | Плита опорная |
Загрузка ...
|
|
| 39 | СМД14-1589-1 | Пружина |
Загрузка ...
|
|
| 40 | 14-15С8-1А | Стержень секции фильтра в сборе |
Загрузка ...
|
|
| 41 | 16-110 | Болт поворотного угольника |
Загрузка ...
|
|
| 42 | 14-1510 | Прокладка пластины фильтра |
Загрузка ...
|
|
| 43 | 14-1509А | Пластина фильтра тонкой |
Загрузка ...
|
|
| 44 | 14-1508А | Крышка фильтра тонкой очистки |
Загрузка ...
|
|
| 45 | ВV5,556ммР | Шарик |
Загрузка ...
|
|
| 46 | 14-15С33 | Игла продувочного вентиля в сборе |
Загрузка ...
|
|
| 47 | СМД14-1501А | Корпус фильтра тонкой очистки |
Загрузка ...
|
|
| 48 | 24-1117080А | Элемент фильтрующий в сборе |
Загрузка ...
|
|
| 49 | Н-5889 | Пробка резьбовая |
Загрузка ...
|
|
| 50 | Н-5265 | Шпилька |
Загрузка ...
|
|
| 51 | ГУ-М10 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
