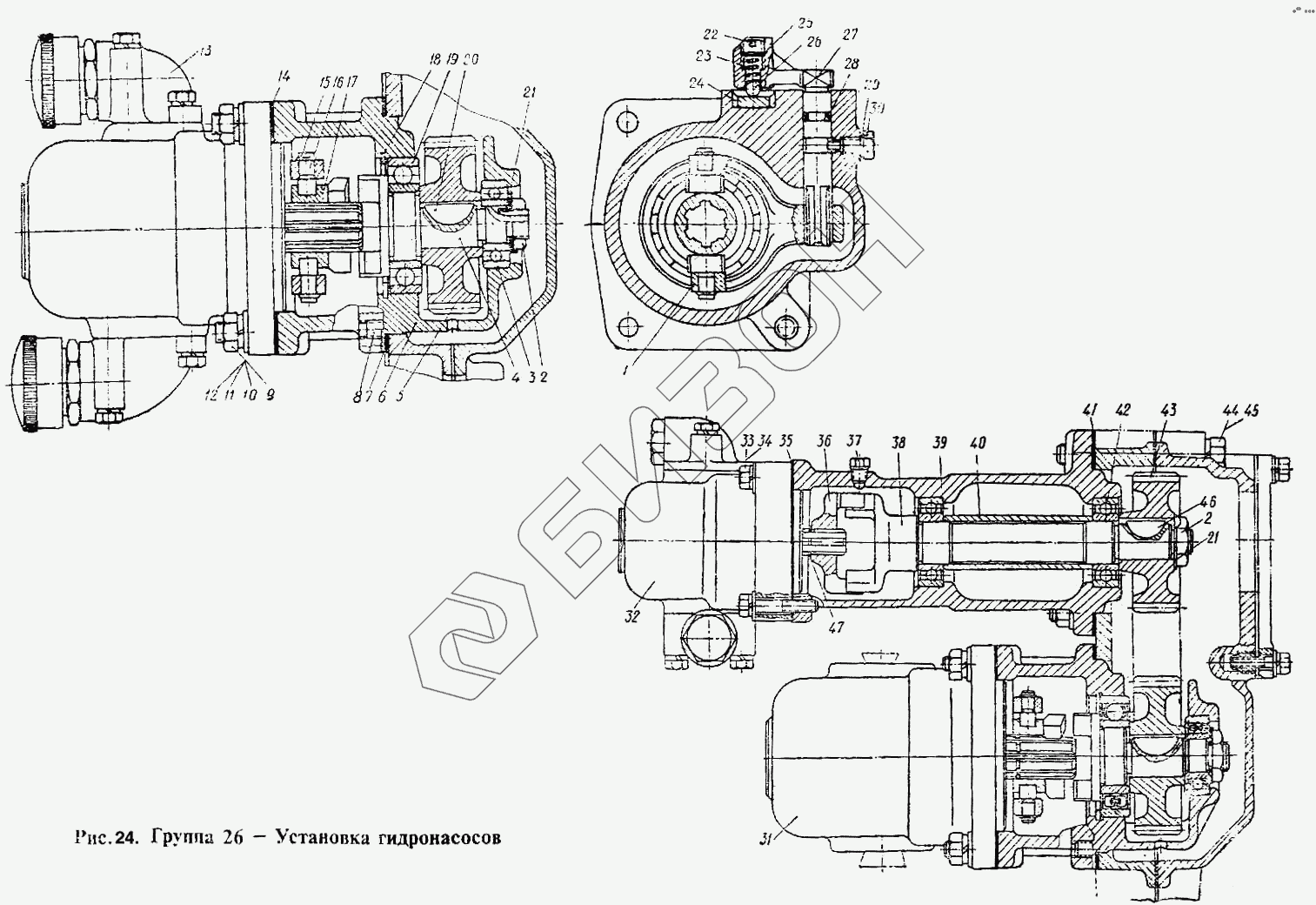

Графический каталог запасных частей к технике: СМД 14 (1998 г. Минск). Установка гидронасосов
1
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| СМД2-26С2-1 | СМД2-26С2-1 | Привод гидронасоса с сборе |
Загрузка ...
|
|
| СМД9А-26С5-1 | СМД9А-26С5-1 | Привод гидронасоса в сборе |
Загрузка ...
|
|
| 1 | ШСВ-16Х32 | Шайба стопорная |
Загрузка ...
|
|
| 1 | СМД2-2606-1 | Вилка |
Загрузка ...
|
|
| 2 | ГУН-М16 | Гайка |
Загрузка ...
|
|
| 3 | №204 | Подшипник шариковый 20Х47Х14 |
Загрузка ...
|
|
| 4 | СМД7-2602-1 | Вал привода гидронасоса |
Загрузка ...
|
|
| 5 | СМД2-2603-1А | Шестерня привода гидронасоса |
Загрузка ...
|
|
| 6 | СМД2-26С3-1 | Корпус в сборе |
Загрузка ...
|
|
| 6 | СМД2-2601-1 | Корпус привода гидронасоса |
Загрузка ...
|
|
| 7 | СМД2-2615-1 | Прокладка |
Загрузка ...
|
|
| 8 | БНП-М10Х95 | Болт |
Загрузка ...
|
|
| 9 | Н-5480 | Шайба |
Загрузка ...
|
|
| 10 | ШПН-10 | Шайба пружинная |
Загрузка ...
|
|
| 11 | ГУ-М10 | Гайка |
Загрузка ...
|
|
| 12 | ШНЧ-М10Х28 | Шпилька |
Загрузка ...
|
|
| 13 | НШ-46Д | Насос шестеренчатый |
Загрузка ...
|
|
| 14 | СМД2-2016-1 | Прокладка |
Загрузка ...
|
|
| 15 | СМД2-2623 | Кольцо предохранительное |
Загрузка ...
|
|
| 16 | СМД2-2607-1 | Сухарик |
Загрузка ...
|
|
| 17 | СМД2-2605А | Муфта кулачковая |
Загрузка ...
|
|
| 18 | СМД2-2604-1 | Кольцо установочное |
Загрузка ...
|
|
| 19 | №207 | Шарикоподшипник 35Х72Х17 |
Загрузка ...
|
|
| 20 | ШВ-6Х25 | Шпонка сегментная |
Загрузка ...
|
|
| 22 | Ш-3Х30 | Шплинт |
Загрузка ...
|
|
| 23 | СМД2-2617 | Пружина |
Загрузка ...
|
|
| 24 | СМД2-2618 | Ограничитель |
Загрузка ...
|
|
| 25 | 14-2619 | Заглушка |
Загрузка ...
|
|
| 26 | БV7-938ммР | Шарик |
Загрузка ...
|
|
| 27 | СМД2-2609-2 | Рычаг выключения |
Загрузка ...
|
|
| 28 | СМД2-2622-1 | Кольцо уплотнительное |
Загрузка ...
|
|
| 29 | СМД2-2611 | Шайба уплотняющая |
Загрузка ...
|
|
| 30 | ВУ6-М8Х16 | Винт установочный |
Загрузка ...
|
|
| 31 | НШ-32Э | Насос шестеренчатый |
Загрузка ...
|
|
| 32 | НШ-10Д | Насос шестеренчатый |
Загрузка ...
|
|
| 33 | БНП-М8Х40 | Болт |
Загрузка ...
|
|
| 34 | ШПН-8 | Шайба пружинная |
Загрузка ...
|
|
| 35 | СМД9А-2613 | Прокладка |
Загрузка ...
|
|
| 36 | СМД1-2605-1 | Муфт ведомая |
Загрузка ...
|
|
| 37 | ПК-1/8 | Пробка коническая |
Загрузка ...
|
|
| 38 | СМД9А-2629 | Вал привода гидронасоса |
Загрузка ...
|
|
| 39 | СМД9А-2628 | Корпус при пода гидронасоса |
Загрузка ...
|
|
| 40 | СМД9А-2631 | Втулка распорная |
Загрузка ...
|
|
| 41 | СМД1-1327 | Прокладка привода |
Загрузка ...
|
|
| 42 | №205 | Шарикоподшипник 25Х52Х15 |
Загрузка ...
|
|
| 43 | СМД9А-2630 | Шестерня привода |
Загрузка ...
|
|
| 44 | БНП-М12Х90 | Болт |
Загрузка ...
|
|
| 45 | ШПН-12 | Шайба пружинная |
Загрузка ...
|
|
| 46 | ШВ-6Х25 | Шпонка сегментная |
Загрузка ...
|
|
| 47 | СМД1-2612-1 | Кольцо установочное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
