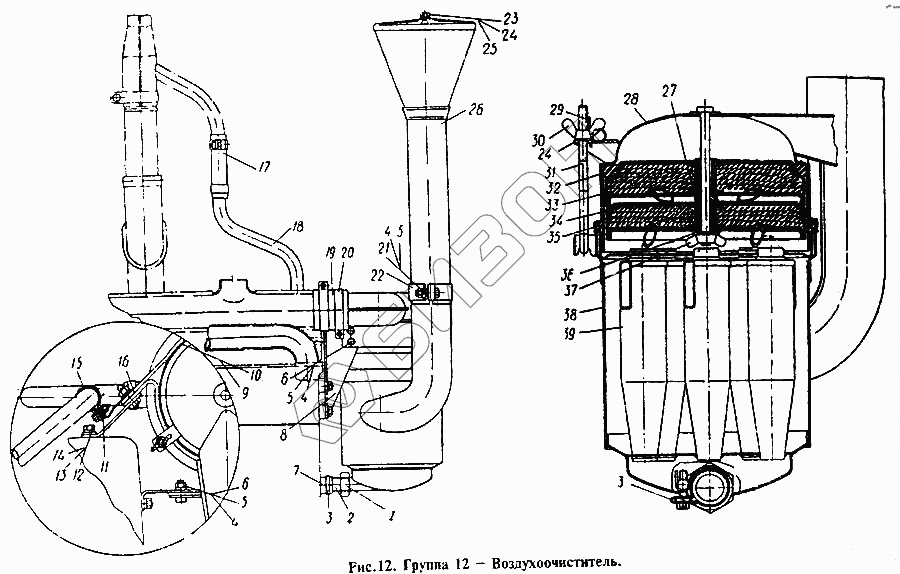

Графический каталог запасных частей к технике: СМД 14 (1998 г. Минск). Воздухоочиститель
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| ГУ-М8 | ГУ-М8 | Гайка |
Загрузка ...
|
|
| 12Б-12С2 | 12Б-12С2 | Воздухоочиститель в сборе |
Загрузка ...
|
|
| 14А-12С13-2 | 14А-12С13-2 | Трубка отсосная и сборе |
Загрузка ...
|
|
| 1 | СМДН-1233 | Гайка накидная |
Загрузка ...
|
|
| 2 | СМД14-1250 | Труба |
Загрузка ...
|
|
| 3 | Н-66С2 | Хомут стяжной |
Загрузка ...
|
|
| 4 | ШПН-10 | Шайба пружинная |
Загрузка ...
|
|
| 5 | ГУ-М10 | Гайка |
Загрузка ...
|
|
| 6 | БНП-М10Х25 | Болт |
Загрузка ...
|
|
| 7 | СМД9-1249 | Шланг соединительный |
Загрузка ...
|
|
| 8 | Н-12С16-2 | Кронштейн в сборе |
Загрузка ...
|
|
| 9 | 14-1248 | Прокладка кронштейна воздухоочистителя |
Загрузка ...
|
|
| 10 | 14-1228 | Половина хомута |
Загрузка ...
|
|
| 11 | 14-1255-1 | Прокладка |
Загрузка ...
|
|
| 12 | ШШ-13 | Шайба штампованная |
Загрузка ...
|
|
| 13 | ШПН-12 | Шайба пружинная |
Загрузка ...
|
|
| 14 | ГУ-М12 | Гайка |
Загрузка ...
|
|
| 15 | 14-1243-1 | Скоба |
Загрузка ...
|
|
| 16 | 14-1263 | Кронштейн отсосной трубки |
Загрузка ...
|
|
| 17 | СМД9-1226 | Шланг соединительный |
Загрузка ...
|
|
| 18 | 14-12С13 | Трубка отсосная в сборе |
Загрузка ...
|
|
| 19 | 14-1254 | Шланг соединительный |
Загрузка ...
|
|
| 20 | Н-66С5 | Хомут стяжной |
Загрузка ...
|
|
| 21 | БНП-М10Х40 | Болт |
Загрузка ...
|
|
| 22 | СМД7-1245 | Хомут |
Загрузка ...
|
|
| 23 | БНП-М8Х16 | Болт |
Загрузка ...
|
|
| 24 | ШПН-8 | Шайба пружинная |
Загрузка ...
|
|
| 25 | Н-5479 | Шайба |
Загрузка ...
|
|
| 26 | СМД9-12С10 | Воздухозаборник |
Загрузка ...
|
|
| 27 | 14-1246 | Кольцо уплотнительное внутреннее |
Загрузка ...
|
|
| 28 | 14-12С8-1 | Головка воздухоочистителя в сборе |
Загрузка ...
|
|
| 29 | 14-1264 | Пружина |
Загрузка ...
|
|
| 30 | 14-1266 | Гайка-барашек |
Загрузка ...
|
|
| 31 | 14-1221-1 | Болт стяжной |
Загрузка ...
|
|
| 32 | М-1210 | Кольцо уплотнительное верхнее |
Загрузка ...
|
|
| 33 | 14-12С5 | Кассета в сборе |
Загрузка ...
|
|
| 34 | 14-12С12 | Кассета в сборе |
Загрузка ...
|
|
| 35 | 14-1220 | Кольцо уплотнительное |
Загрузка ...
|
|
| 36 | 14-1214 | Шайба |
Загрузка ...
|
|
| 37 | 14-1244 | Гайка-барашек |
Загрузка ...
|
|
| 38 | 14-12С4-1 | Кожух в сборе |
Загрузка ...
|
|
| 39 | 14-12С3 | Первая ступень воздухоочистителя |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
