Графический каталог запасных частей к технике: ТМЗ Дизели ТМЗ-8421 - 85227. Фильтр очистки масла

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
2
2
3
3
3
3
4
4
5
6
7
7
8
8
9
9
10
10
10
11
12
13
13
13
13
14
14
15
16
17
18
19
20
21
22
23
24
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40

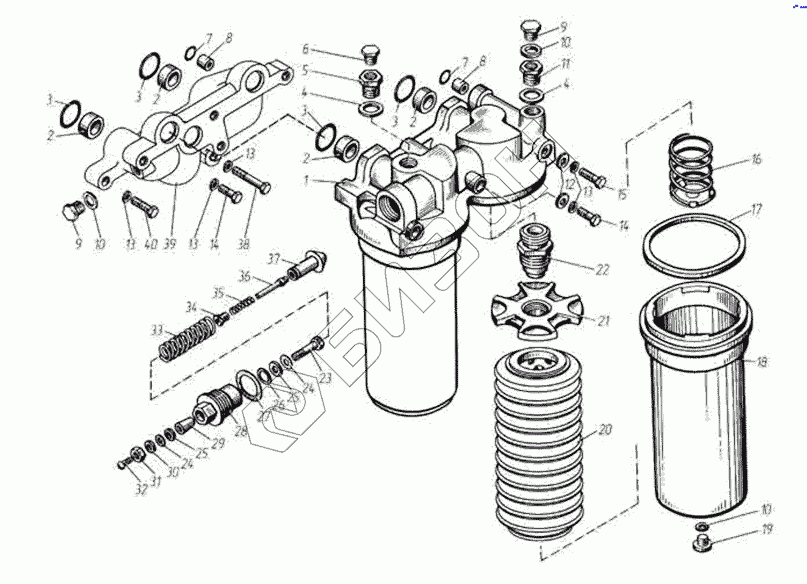

Позиция на иллюстрации Заводской номер детали Название детали Цена
8522.1012010 8522.1012010 Фильтр очистки масла (в сборе)
Загрузка ...
840.1012293-10 840.1012293-10 Пробка перепускного клапана (в сборе)
Загрузка ...
840.1012039-14 840.1012039-14 Элемент фильтрующий в упаковке
Загрузка ...
841.1012010 841.1012010 Фильтр очистки масла (в сборе)
Загрузка ...
8522.1012015 8522.1012015 Корпус масляного фильтра (в сборе)
Загрузка ...
841.1012015 841.1012015 Корпус масляного фильтра (в сборе)
Загрузка ...
1 841.1012020 Корпус масляного фильтра
Загрузка ...
2 840.1013630 Втулка
Загрузка ...
3 2531116149 Кольцо 030-036-36-2-5
Загрузка ...
4 312630-П Прокладка 20х24х1,5
Загрузка ...
5 316623-П29 Ввертыш КГ 1/4
Загрузка ...
6 316121-П29 Пробка К1/4
Загрузка ...
7 2531116063 Кольцо 015-019-25-2-5
Загрузка ...
8 240-1011037 Втулка
Загрузка ...
9 316106-П29 Пробка М14х1,5-6g
Загрузка ...
10 312326-П Прокладка 14х19х1,5
Загрузка ...
11 316611-П29 Ввертыш М14х1,5-6Н
Загрузка ...
12 252007-П29 Шайба 12
Загрузка ...
13 252137-П2 Шайба 12.ОТ
Загрузка ...
14 200393-П29 Болт М12х1,25-6gх45
Загрузка ...
15 200413-П29 Болт М12х1,25-6gх160
Загрузка ...
16 840.1012046-20 Пружина колпака
Загрузка ...
17 840.1012083-10 Кольцо резиновое 125х4,5х4,5
Загрузка ...
18 840.1012078-10 Колпак с фланцем (в сборе)
Загрузка ...
19 316154-П29 Пробка М14х1,5-6g
Загрузка ...
20 840.1012040-14 Элемент фильтрующий (в сборе)
Загрузка ...
21 840.1012051-11 Крышка замковая
Загрузка ...
22 840.1012127-10 Штуцер корпуса фильтра
Загрузка ...
23 840.1012294-10 Контакт неподвижный
Загрузка ...
24 312307-П29 Шайба 10х16х0,3
Загрузка ...
25 312322-П Шайба 10х16х3
Загрузка ...
26 312698-П29 Шайба 19х25х0,8
Загрузка ...
27 312697-П Прокладка 36х44х2
Загрузка ...
28 840.1012067-10 Пробка перепускного клапана
Загрузка ...
29 840.1012298-10 Втулка уплотнительная
Загрузка ...
30 252156-П2 Шайба 10.Л
Загрузка ...
31 250517-П29 Гайка М10х1,25-6Н
Загрузка ...
32 220048-П29 Винт М4-6gх6
Загрузка ...
33 840.1012058 Пружина клапана
Загрузка ...
34 840.1012059-10 Штуцер клапана
Загрузка ...
35 840.1012291-10 Пружина сигнализатора
Загрузка ...
36 840.1012292-10 Контакт подвижный
Загрузка ...
37 840.1012055-10 Клапан перепускной
Загрузка ...
38 200411-П29 Болт 12х1,25-6gх140
Загрузка ...
39 8424.1012012-01 Проставка масляного фильтра
Загрузка ...
40 201573-П29 Болт М12х1,25х60
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
