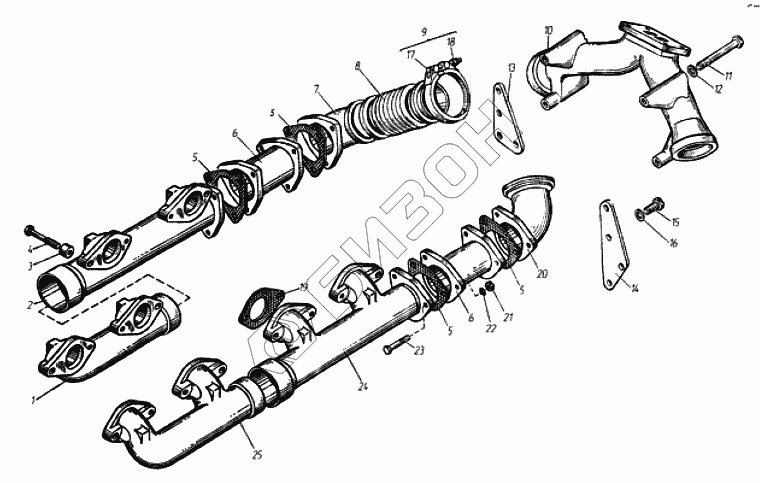

Графический каталог запасных частей к технике: ТМЗ Дизели ТМЗ-8421 - 85227. Газопровод
1
2
3
4
5
5
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 8423.1008025 | Коллектор выпускной передний правый |
Загрузка ...
|
|
| 2 | 8423.1008029 | Коллектор выпускной задний правый |
Загрузка ...
|
|
| 3 | 240Н-1008510 | Втулка |
Загрузка ...
|
|
| 4 | 840.1008504 | Болт М10х70 |
Загрузка ...
|
|
| 5 | 8421.1008045 | Прокладка |
Загрузка ...
|
|
| 6 | 8486.1008046-10 | Труба |
Загрузка ...
|
|
| 7 | 8423.1008042-10 | Труба подводящая правая |
Загрузка ...
|
|
| 8 | 8421.1008088 | Сильфон газопровода |
Загрузка ...
|
|
| 9 | 840.1008328 | Хомут (в сборе) |
Загрузка ...
|
|
| 10 | 8423.1008344-20 | Патрубок соединительный |
Загрузка ...
|
|
| 11 | 8423.1008504 | Болт М12х1,25х125 |
Загрузка ...
|
|
| 12 | 252007-П29 | Шайба 12 |
Загрузка ...
|
|
| 13 | 8486.1008355-10 | Проставка |
Загрузка ...
|
|
| 14 | 8486.1008354-10 | Проставка |
Загрузка ...
|
|
| 15 | 310067-П29 | Болт М12х1,25х30 |
Загрузка ...
|
|
| 16 | 252137-П2 | Шайба 12.ОТ |
Загрузка ...
|
|
| 17 | 840.1008310 | Болт хомута М6х76,5 |
Загрузка ...
|
|
| 18 | 250508-П5 | Гайка М6 |
Загрузка ...
|
|
| 19 | 840.1008027 | Прокладка выпускного коллектора |
Загрузка ...
|
|
| 20 | 8423.1008043-10 | Труба подводящая левая |
Загрузка ...
|
|
| 21 | 250517-П5 | Гайка М10х1,25 |
Загрузка ...
|
|
| 21 | 250517-П5 | Гайка М10х1,25 |
Загрузка ...
|
|
| 22 | 312300-П2 | Шайба 10,5 |
Загрузка ...
|
|
| 22 | 312300-П2 | Шайба 10,5 |
Загрузка ...
|
|
| 23 | 201684-П29 | Болт М10х1,25х45 |
Загрузка ...
|
|
| 24 | 8423.1008030 | Коллектор выпускной задний левый |
Загрузка ...
|
|
| 25 | 8423.1008026 | Коллектор выпускной передний левый |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
