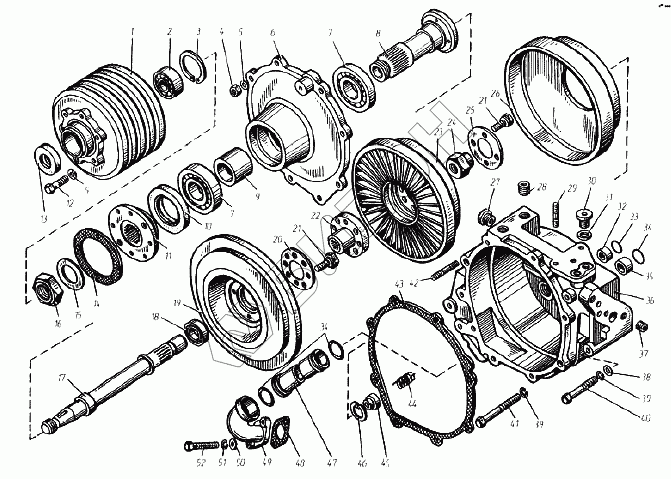

Графический каталог запасных частей к технике: ТМЗ Дизели ТМЗ-8421 - 85227. Гидромуфта привода вентилятора
1
1
2
3
4
5
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
37
38
39
39
40
41
42
43
44
45
46
47
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 8522.1318008-02 | 8522.1318008-02 | Гидромуфта с натяжным приспособлением |
Загрузка ...
|
|
| 841.1318088 | 841.1318088 | Корпус-кронштейн со шпильками и ввертышами |
Загрузка ...
|
|
| 8423.1318008-02 | 8423.1318008-02 | Гидромуфта с натяжным приспособлением |
Загрузка ...
|
|
| 841.1318020-01 | 841.1318020-01 | Гидромуфта с ведущими ведомым валами (в сборе) |
Загрузка ...
|
|
| 841.1318074 | 841.1318074 | Корпус подшипников со шпилькой (в сборе) |
Загрузка ...
|
|
| 8423.1318010-02 | 8423.1318010-02 | Гидромуфта привода вентилятора |
Загрузка ...
|
|
| 8522.1318010 | 8522.1318010 | Гидромуфта привода вентилятора |
Загрузка ...
|
|
| 1 | 84211.1318176-10 | Шкив привода гидромуфты |
Загрузка ...
|
|
| 1 | 8522.1318176 | Шкив привода гидромуфты |
Загрузка ...
|
|
| 2 | 206А | Подшипник ГОСТ 8338-75 |
Загрузка ...
|
|
| 3 | 236-1307081 | Кольцо стопорное Б62 |
Загрузка ...
|
|
| 4 | 250517-П29 | Гайка М10х1,25-6Н |
Загрузка ...
|
|
| 5 | 252136-П2 | Шайба 10.ОТ |
Загрузка ...
|
|
| 6 | 841.1318075 | Корпус подшипников |
Загрузка ...
|
|
| 7 | 6-209А | Подшипник ГОСТ 8338-75 |
Загрузка ...
|
|
| 8 | 841.1318030-10 | Вал ведущий |
Загрузка ...
|
|
| 9 | 841.1318036 | Втулка распорная |
Загрузка ...
|
|
| 10 | 841.1318166 | Манжета с пружиной (в сборе) |
Загрузка ...
|
|
| 11 | 841.1318178-10 | Ступица шкива |
Загрузка ...
|
|
| 12 | 201680-П29 | Болт М10х1,25х35 |
Загрузка ...
|
|
| 13 | 841.1318186 | Манжета с пружиной (в сборе) |
Загрузка ...
|
|
| 14 | 841.1318182-10 | Прокладка шкива |
Загрузка ...
|
|
| 15 | 312332-П2 | Шайба 40 |
Загрузка ...
|
|
| 16 | 311449-П29 | Гайка М39х2-6H |
Загрузка ...
|
|
| 17 | 841.1318040-10 | Вал ведомый |
Загрузка ...
|
|
| 18 | 205 | Подшипник ГОСТ 8338-75 |
Загрузка ...
|
|
| 19 | 841.1318032-10 | Колесо ведущее |
Загрузка ...
|
|
| 20 | 841.1318048 | Кольцо упорное |
Загрузка ...
|
|
| 21 | 310052-П | Болт с пробкой (в сборе) |
Загрузка ...
|
|
| 22 | 841.1318050-10 | Ступица ведомого колеса |
Загрузка ...
|
|
| 23 | 841.1318046 | Колесо ведомое |
Загрузка ...
|
|
| 24 | 311908-П29 | Гайка М22х1,5-6H |
Загрузка ...
|
|
| 25 | 841.1318049 | Кольцо упорное |
Загрузка ...
|
|
| 26 | 841.1318054 | Кожух ведущего колеса гидромуфты |
Загрузка ...
|
|
| 27 | 316603-П29 | Ввертыш М10х1-6Н-М16х1,5-6gх20,5 |
Загрузка ...
|
|
| 28 | 316620-П29 | Ввертыш М10х1,25-6Н-М16х1,5-3nх18 |
Загрузка ...
|
|
| 29 | 216553-П29 | Шпилька М10х1,5х1,25х25 |
Загрузка ...
|
|
| 30 | 316106-П29 | Пробка М14х1,5-6g |
Загрузка ...
|
|
| 31 | 312326-П | Прокладка 14х19х1,5 |
Загрузка ...
|
|
| 32 | 841.1318290 | Втулка |
Загрузка ...
|
|
| 33 | 2531116063 | Кольцо 015-019-25-2-5 |
Загрузка ...
|
|
| 34 | 2531116149 | Кольцо 030-036-36-2-5 |
Загрузка ...
|
|
| 35 | 841.1318292 | Втулка |
Загрузка ...
|
|
| 36 | 841.1318090 | Корпус-кронштейн гидромуфты |
Загрузка ...
|
|
| 37 | 316601-П29 | Ввертыш М10х1,25-6H-М16х1,5-3nх16 |
Загрузка ...
|
|
| 38 | 252007-П29 | Шайба 12 |
Загрузка ...
|
|
| 39 | 252137-П2 | Шайба 12.ОТ |
Загрузка ...
|
|
| 40 | 200404-П29 | Болт М12х1,25-6gх95 |
Загрузка ...
|
|
| 41 | 200412-П29 | Болт М12х1,25х140 |
Загрузка ...
|
|
| 42 | 216554-П29 | Шпилька М10х(1,5-3n/1,25-6g)х28 |
Загрузка ...
|
|
| 43 | 841.1318078 | Прокладка корпуса подшипников гидромуфты |
Загрузка ...
|
|
| 44 | 841.1318100 | Пружина |
Загрузка ...
|
|
| 45 | 841.1318098 | Уплотнитель |
Загрузка ...
|
|
| 46 | 841.1318097 | Кольцо запорное |
Загрузка ...
|
|
| 47 | 841.1318130 | Трубка сливная |
Загрузка ...
|
|
| 48 | 201-1306075-А | Прокладка патрубка |
Загрузка ...
|
|
| 49 | 841.1318196 | Патрубок сливной |
Загрузка ...
|
|
| 50 | 252005-П29 | Шайба 8 |
Загрузка ...
|
|
| 51 | 252135-П2 | Шайба 8.Т |
Загрузка ...
|
|
| 52 | 201469-П29 | Болт М8х1,25х55 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
