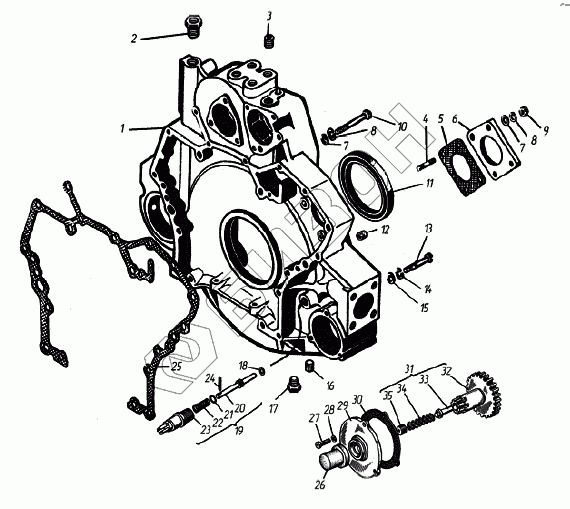

Графический каталог запасных частей к технике: ТМЗ Дизели ТМЗ-8421 - 85227. Картер маховика

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
Позиция на иллюстрации Заводской номер детали Название детали Цена
8424.1002310-30 8424.1002310-30 Картер маховика в сборе
Загрузка ...
8421.1002310-51 8421.1002310-51 Картер маховика в сборе
Загрузка ...
1 842.1002312-41 Картер маховика
Загрузка ...
2 316622-П29 Ввертыш М14х1,5-6Н-М24х2-6gх18
Загрузка ...
3 316620-П29 Ввертыш М10х1,25-6Н-М16х1,5-3nх18
Загрузка ...
4 216554-П29 Шпилька М10х(1,5-3n/1,25-6g)х28
Загрузка ...
5 841.1002324 Прокладка
Загрузка ...
6 841.1002323 Заглушка люка под насос гидроусилителя руля
Загрузка ...
7 252006-П29 Шайба 10
Загрузка ...
8 252136-П2 Шайба 10.ОТ
Загрузка ...
9 250517-П29 Гайка М10х1,25-6Н
Загрузка ...
10 200467-П29 Болт М10х1,25-6gх110
Загрузка ...
11 389458 Манжета BAUM7X7 (140-170-15)
Загрузка ...
12 316610-П29 Ввертыш М12х1,25-6Н-М18-3nх24
Загрузка ...
13 200404-П29 Болт М12х1,25-6gх95
Загрузка ...
14 252137-П2 Шайба 12.ОТ
Загрузка ...
15 252007-П29 Шайба 12
Загрузка ...
16 316600-П29 Ввертыш М8-6Н-М14-3nх20
Загрузка ...
17 316172-П29 Пробка М16х1.5-6g
Загрузка ...
18 312766-П Прокладка 22х28х1.5
Загрузка ...
19 840.1005440 Фиксатор маховика в сборе
Загрузка ...
20 840.1005442 Фиксатор маховика
Загрузка ...
21 238Н-1722063 Кольцо уплотнительное
Загрузка ...
22 840.1005446 Пружина
Загрузка ...
23 840.1005444 Корпус
Загрузка ...
24 313412-П29 Штифт 6х36
Загрузка ...
25 841.1002314 Прокладка картера
Загрузка ...
26 840.1005688 Колпачок
Загрузка ...
27 201420-П29 Болт М6-6gх20
Загрузка ...
28 252134-П2 Шайба 6.Т
Загрузка ...
29 842.1005676 Корпус
Загрузка ...
30 842.1005696 Прокладка
Загрузка ...
31 840.1005674 Шестерня механизма проворота (в сборе)
Загрузка ...
32 840.1005678 Шестерня
Загрузка ...
33 240-1005683 Упор
Загрузка ...
34 240-1005681 Пружина
Загрузка ...
35 316139-П2 Пробка КГ1/2
Загрузка ...
36 316105-П Пробка К 1/8
Загрузка ...
37 216563-П29 Шпилька М10х(1,5-3n/1,25-6g)х50
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
