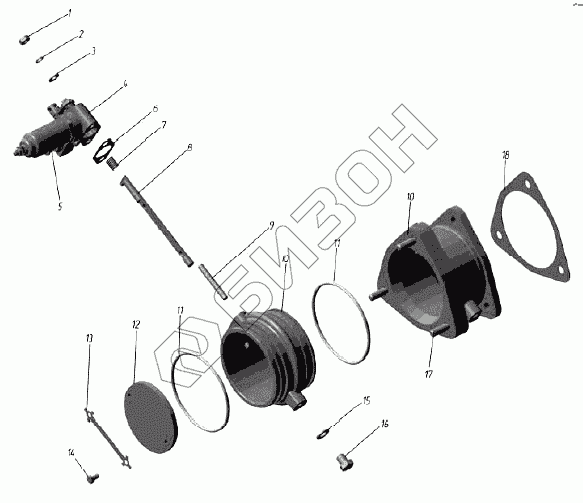

Графический каталог запасных частей к технике: ТМЗ Дизели ТМЗ-8421 - 85227. Механизм аварийного останова
1
2
3
4
4
5
5
6
7
8
9
10
10
10
11
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 8481.1030230 | 8481.1030230 | Механизм аварийного останова двигателя |
Загрузка ...
|
|
| 8431.1030230 | 8431.1030230 | Механизм аварийного останова двигателя |
Загрузка ...
|
|
| 8431.1030230-10 | 8431.1030230-10 | Механизм аварийного останова двигателя |
Загрузка ...
|
|
| 8401.1030230 | 8401.1030230 | Механизм аварийного останова двигателя |
Загрузка ...
|
|
| 1 | 250511-П29 | Гайка М8х1 |
Загрузка ...
|
|
| 2 | 252005-П29 | Шайба 8 |
Загрузка ...
|
|
| 3 | 252135-П2 | Шайба 8.Т |
Загрузка ...
|
|
| 4 | 8401.1030150 | Привод заслонки аварийного останова с электромагнитом |
Загрузка ...
|
|
| 4 | 8481.1030150 | Привод заслонки аварийного останова с электромагнитом |
Загрузка ...
|
|
| 5 | 4573746669 | Электромагнит РС-336-02 |
Загрузка ...
|
|
| 5 | Электромагнит ЭМ25 | Электромагнит ЭМ25 |
Загрузка ...
|
|
| 6 | 236.1011358-А | Прокладка |
Загрузка ...
|
|
| 7 | 8401.1030242 | Пружина заслонки |
Загрузка ...
|
|
| 8 | 8401.1030240 | Ось заслонки |
Загрузка ...
|
|
| 9 | 10444-П29 | Шпилька М8х1,25х1х48 |
Загрузка ...
|
|
| 10 | 8401.1030238 | Корпус заслонки |
Загрузка ...
|
|
| 10 | 8431.1030240 | Корпус заслонки |
Загрузка ...
|
|
| 11 | 2531112299 | Кольцо 108-115-46-2-1 |
Загрузка ...
|
|
| 12 | 8401.1030244 | Заслонка |
Загрузка ...
|
|
| 13 | 8401.1030246 | Пластина замковая |
Загрузка ...
|
|
| 14 | 201416-П29 | Болт М6х1х12 |
Загрузка ...
|
|
| 15 | 312326-П | Прокладка 14х19х1,5 |
Загрузка ...
|
|
| 16 | 316104-П29 | Пробка М12 |
Загрузка ...
|
|
| 17 | 216553-П29 | Шпилька М10х1,5х1,25х25 |
Загрузка ...
|
|
| 18 | 8431.1115154 | Прокладка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
