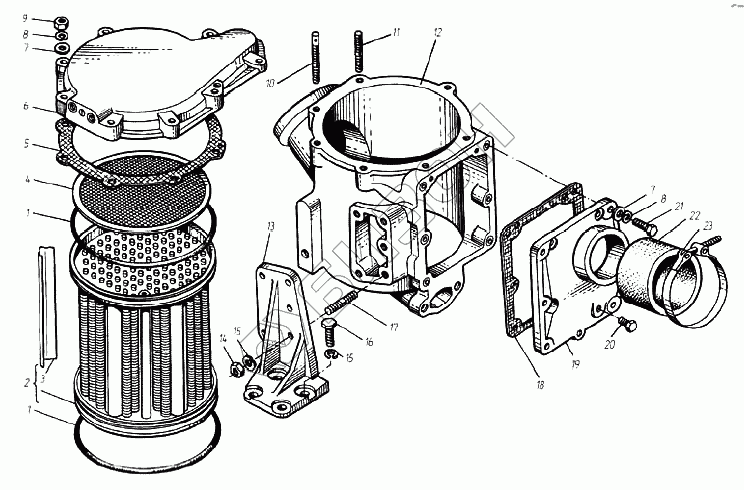

Графический каталог запасных частей к технике: ТМЗ Дизели ТМЗ-8421 - 85227. Охладитель наддувочного воздуха
1
1
2
3
4
5
6
7
7
8
8
9
10
11
12
13
13
13
13
14
15
15
16
17
18
19
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 852.1170200 | 852.1170200 | Охладитель наддувочного воздуха (в сборе) |
Загрузка ...
|
|
| 8481.1170200 | 8481.1170200 | Охладитель наддувочного воздуха (в сборе) |
Загрузка ...
|
|
| 1 | 2531116319 | Кольцо 180-190-46-2-5 |
Загрузка ...
|
|
| 2 | 8401.1170220-01 | Элемент охлаждающий охладителя со втулкой и уплотнителем (в сборе) |
Загрузка ...
|
|
| 3 | 8401.1170254-10 | Уплотнитель элемента |
Загрузка ...
|
|
| 4 | 8401.1170256-01 | Сетка защитная охладителя |
Загрузка ...
|
|
| 5 | 8423.1170276-10 | Прокладка крышки |
Загрузка ...
|
|
| 6 | 8423.1170270-20 | Крышка охладителя (в сборе) |
Загрузка ...
|
|
| 7 | 252005-П29 | Шайба 8 |
Загрузка ...
|
|
| 8 | 252135-П2 | Шайба 8.Т |
Загрузка ...
|
|
| 9 | 250511-П29 | Гайка М8х1 |
Загрузка ...
|
|
| 10 | 852.1170278 | Шпилька М8х(1,25-3h)/(1-6g)х40 |
Загрузка ...
|
|
| 11 | 216531-П29 | Шпилька М8х(1,25-3n/1-6g)х35 |
Загрузка ...
|
|
| 12 | 852.1170210 | Корпус охладителя (в сборе) |
Загрузка ...
|
|
| 13 | 8423.1170326-10 | Кронштейн крепления охладителя |
Загрузка ...
|
|
| 13 | 8486.1170326-10 | Кронштейн крепления охладителя |
Загрузка ...
|
|
| 13 | 8481.1170326 | Кронштейн крепления охладителя |
Загрузка ...
|
|
| 13 | 8423.1170326-20 | Кронштейн крепления охладителя |
Загрузка ...
|
|
| 14 | 250517-П29 | Гайка М10х1,25-6Н |
Загрузка ...
|
|
| 15 | 252136-П2 | Шайба 10.ОТ |
Загрузка ...
|
|
| 16 | 201678-П29 | Болт М10х1,25х30 |
Загрузка ...
|
|
| 17 | 216533-П29 | Шпилька М10х(1,5-3n)/(1,35-6g)х25 |
Загрузка ...
|
|
| 18 | 8423.1170298-10 | Прокладка бачка |
Загрузка ...
|
|
| 19 | 8423.1170294-30 | Бачок охладителя |
Загрузка ...
|
|
| 19 | 8424.1170294 | Бачок охладителя |
Загрузка ...
|
|
| 20 | 316121-П29 | Пробка К1/4 |
Загрузка ...
|
|
| 21 | 201460-П29 | Болт М8х30 |
Загрузка ...
|
|
| 22 | 8424.1115048 | Рукав 75-87,5х45-0,3(3) |
Загрузка ...
|
|
| 23 | 238Ф-1115138 | Хомут стяжной |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
