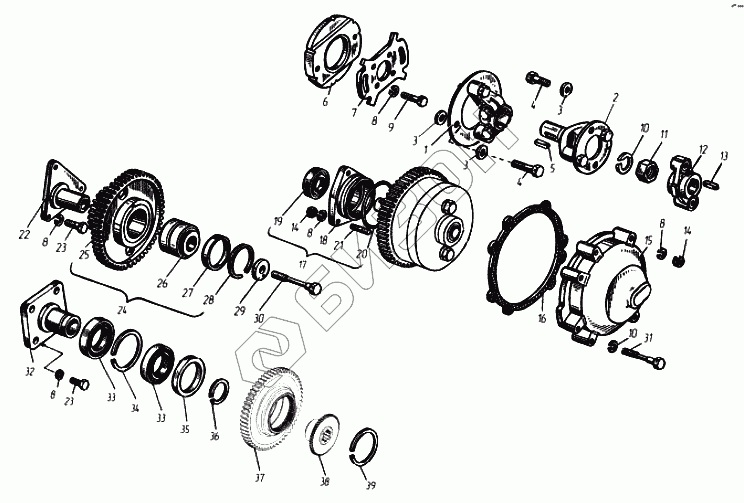

Графический каталог запасных частей к технике: ТМЗ Дизели ТМЗ-8421 - 85227. Привод агрегатов
1
2
3
3
3
4
4
5
6
7
8
8
8
8
8
9
10
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 840.1029260-10 | Полумуфта ведущая с пластинами |
Загрузка ...
|
|
| 2 | 840.1029262-10 | Фланец ведущей полумуфты передний с пластинами |
Загрузка ...
|
|
| 3 | 312502-П29 | Шайба 12 |
Загрузка ...
|
|
| 4 | 310265-П2 | Болт М12х1,25х26 |
Загрузка ...
|
|
| 5 | 314132-П2 | Шпонка 8х7х32 |
Загрузка ...
|
|
| 6 | 842.1029286 | Полумуфта ведомая |
Загрузка ...
|
|
| 7 | 840.1029288-10 | Фланец ведомой полумуфты |
Загрузка ...
|
|
| 8 | 252136-П2 | Шайба 10.ОТ |
Загрузка ...
|
|
| 9 | 201676-П29 | Болт М10х1,25х25 |
Загрузка ...
|
|
| 10 | 252161-П2 | Шайба 20.Л |
Загрузка ...
|
|
| 11 | 250565-П29 | Гайка М20х1,5 |
Загрузка ...
|
|
| 12 | 840.1029270-10 | Фланец ведущей полумуфты задний |
Загрузка ...
|
|
| 13 | 4598246266 | Шпонка 6х9 |
Загрузка ...
|
|
| 14 | 250517-П29 | Гайка М10х1,25-6Н |
Загрузка ...
|
|
| 15 | 842.1029175-20 | Корпус заднего подшипника с уплотнителем |
Загрузка ...
|
|
| 16 | 840.1029178-10 | Прокладка |
Загрузка ...
|
|
| 17 | 840.1029170 | Корпус переднего подшипника с манжетой |
Загрузка ...
|
|
| 18 | 840.1029172 | Корпус переднего подшипника |
Загрузка ...
|
|
| 19 | 840.1029438 | Манжета в сборе |
Загрузка ...
|
|
| 20 | 2531112193 | Кольцо 082-088-36-2-1 |
Загрузка ...
|
|
| 21 | 216459-П29 | Шпилька М10х1,25х25 |
Загрузка ...
|
|
| 22 | 840.1029128 | Ось ведущей шестерни |
Загрузка ...
|
|
| 23 | 4593181117 | Болт М10х1,25х25 |
Загрузка ...
|
|
| 24 | 840.1029114-01 | Шестерня ведущая с подшипником |
Загрузка ...
|
|
| 25 | 840.1029115-02 | Шестерня ведущая |
Загрузка ...
|
|
| 26 | 4624534964 | Подшипник 97506 |
Загрузка ...
|
|
| 27 | 840.1029034 | Кольцо |
Загрузка ...
|
|
| 28 | 236-1307081 | Кольцо стопорное Б62 |
Загрузка ...
|
|
| 29 | 840.1029140 | Шайба со штифтом |
Загрузка ...
|
|
| 30 | 310035-П29 | Болт М12х1,25х95 |
Загрузка ...
|
|
| 31 | 200471-П29 | Болт М10х1,25-6gх140 |
Загрузка ...
|
|
| 32 | 842.1029578 | Ось ведомой шестерни |
Загрузка ...
|
|
| 33 | Подшипник112 | Подшипник 112 |
Загрузка ...
|
|
| 34 | 842.1029590 | Кольцо 2Б95 |
Загрузка ...
|
|
| 35 | 842.1029596 | Кольцо дистанционное |
Загрузка ...
|
|
| 36 | 842.1029588 | Кольцо 2Б60 |
Загрузка ...
|
|
| 37 | 842.1029584 | Шестерня ведомая |
Загрузка ...
|
|
| 38 | 8481.1029510 | Муфта привода |
Загрузка ...
|
|
| 39 | 8421.1029511 | Кольцо В78 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
