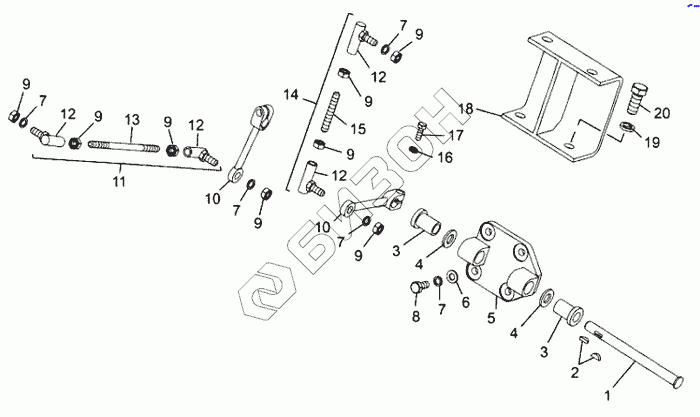

Графический каталог запасных частей к технике: ТМЗ Дизели ТМЗ-8421 - 85227. Привод управления регулятором

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3
4
4
5
6
7
7
7
7
7
8
9
9
9
9
9
9
9
9
10
10
11
12
12
12
12
13
14
15
16
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 8481.1108045 Вал привода управления регулятором
Загрузка ...
2 4598246256 Шпонка 3х5
Загрузка ...
3 840.1108040 Втулка
Загрузка ...
4 312328-П29 Шайба 12
Загрузка ...
5 8423.1108039 Кронштейн вала привода
Загрузка ...
6 252005-П29 Шайба 8
Загрузка ...
7 252135-П2 Шайба 8.Т
Загрузка ...
8 201456-П29 Болт М8х20
Загрузка ...
9 250510-П29 Гайка М8
Загрузка ...
10 840.1108072 Рычаг
Загрузка ...
11 8481.1108350-10 Тяга рычага управления регулятором с наконечниками
Загрузка ...
12 840.1108054 Наконечник
Загрузка ...
13 8481.1108351-10 Тяга рычага
Загрузка ...
14 8481.1108360-10 Тяга рычага пневмопривода с наконечниками
Загрузка ...
15 8481.1108361-10 Тяга рычага
Загрузка ...
16 201422-П29 Болт М6х25
Загрузка ...
17 252134-П Шайба 6.Т
Загрузка ...
18 8481.1108330-10 Кронштейн
Загрузка ...
19 201563-П29 Болт М12х1,25х30
Загрузка ...
20 252137-П29 Шайба 12.ОТ
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
