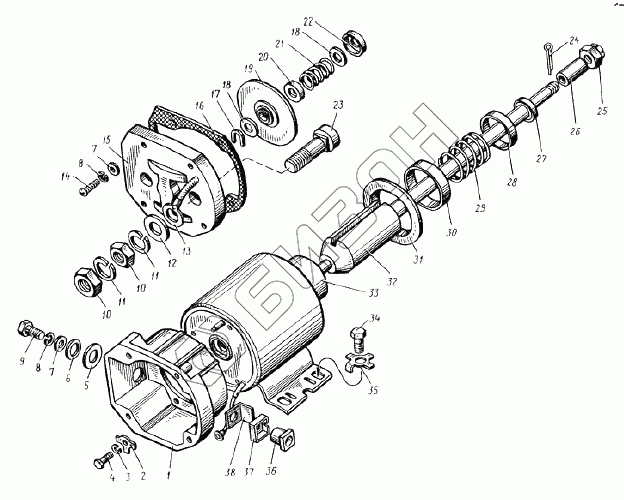

Графический каталог запасных частей к технике: ТМЗ Дизели ТМЗ-8421 - 85227. Реле стартера

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
7
8
8
9
10
10
11
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
Позиция на иллюстрации Заводской номер детали Название детали Цена
25.3708800 25.3708800 Реле стартера в сборе
Загрузка ...
1 РС25.3708002-В Корпус реле
Загрузка ...
2 МХ-1032 Шайба замковая
Загрузка ...
3 Х-1482 Шайба
Загрузка ...
4 МХ-1215 Болт
Загрузка ...
5 МХ-0434 Шайба
Загрузка ...
6 1-МЮ-37 Шайба
Загрузка ...
7 8Х-1497 Шайба
Загрузка ...
8 Х-4001 Винт
Загрузка ...
9 МХ-1146 Болт
Загрузка ...
10 Х2-9302 Гайка
Загрузка ...
11 7Х-4289 Шайба
Загрузка ...
12 МХ-0825 Шайба
Загрузка ...
13 540244 Наконечник
Загрузка ...
14 МХ-1020 Винт
Загрузка ...
15 РС25.3708080 Крышка реле
Загрузка ...
16 РС25.3708006-Б Прокладка
Загрузка ...
17 РС25.3708013 Скоба
Загрузка ...
18 МХ-0021 Шайба
Загрузка ...
19 РС25.3708030 Контактный диск
Загрузка ...
20 ВМ-335-37 Шайба
Загрузка ...
21 РС25.3708007 Пружина
Загрузка ...
22 РС100-3708003 Шайба
Загрузка ...
23 РС25.3708011 Контактный болт
Загрузка ...
24 4598711018 Шплинт
Загрузка ...
25 25.3708802 Гайка
Загрузка ...
26 25.3708801 Втулка
Загрузка ...
27 25.3708806 Шайба
Загрузка ...
28 25.3708802 Гайка
Загрузка ...
29 18.3708011 Пружина
Загрузка ...
30 25.3708805 Чашка
Загрузка ...
31 25.3708803 Прокладка
Загрузка ...
32 25.3708850 Якорь реле
Загрузка ...
33 РС103-3708100 Ярмо с катушкой
Загрузка ...
34 МХ-1126 Болт
Загрузка ...
35 МХ-0287 Шайба стопорная
Загрузка ...
36 РС25.3708014 Втулка
Загрузка ...
37 РС25.3708015 Втулка
Загрузка ...
38 РС25.3708016 Прокладка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
