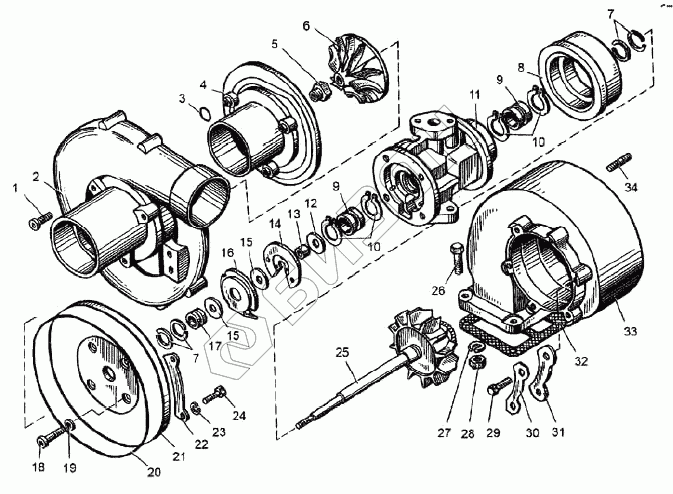

Графический каталог запасных частей к технике: ТМЗ Дизели ТМЗ-8421 - 85227. Турбокомпрессор

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
7
8
9
9
10
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
Позиция на иллюстрации Заводской номер детали Название детали Цена
3990033091 3990033091 Турбокомпрессор К-36-91-01 (К-36-4070 MNA/42.22)
Загрузка ...
3990033086 3990033086 Турбокомпрессор К-36-86-01 (К-36-4070 MNA/35.22)
Загрузка ...
1 6111030870 Винт
Загрузка ...
2 3996723015 Крышка корпуса
Загрузка ...
3 6117405084 Шайба
Загрузка ...
4 3996723020 Корпус компрессора
Загрузка ...
5 3992662002 Гайка
Загрузка ...
6 3992902011 Колесо компрессора
Загрузка ...
7 3993100022 Кольцо пружинное
Загрузка ...
8 3992102012 Тепловой экран
Загрузка ...
9 3992331002 Втулка подшипника
Загрузка ...
10 3993401002 Кольцо стопорное
Загрузка ...
11 3996861002 Корпус подшипников
Загрузка ...
12 3992100050 Маслоотражатель
Загрузка ...
13 3992000900 Втулка распорная
Загрузка ...
14 3993231002 Фланец упорный
Загрузка ...
15 3992002012 Кольцо упорное
Загрузка ...
16 3994801003 Экран маслосбрасывающий
Загрузка ...
17 3992430012 Втулка уплотнительная
Загрузка ...
18 3992200000 Винт
Загрузка ...
19 3992001005 Шайба
Загрузка ...
20 3994500012 Кольцо уплотнительное
Загрузка ...
21 3992134002 Крышка корпуса подшипника
Загрузка ...
22 3993101012 Пластина упорная
Загрузка ...
23 6117405082 Шайба
Загрузка ...
24 6111036183 Болт
Загрузка ...
25 3991122004 Ротор
Загрузка ...
26 201684-П29 Болт М10х1,25х45
Загрузка ...
27 312300-П2 Шайба 10,5
Загрузка ...
28 250517-П29 Гайка М10х1,25-6Н
Загрузка ...
29 6111030873 Болт
Загрузка ...
30 3994001022 Пластина упорная
Загрузка ...
31 3993201022 Пластина упорная
Загрузка ...
32 238Ф-1118158 Прокладка
Загрузка ...
33 3996923511 Корпус турбины
Загрузка ...
34 310437-П Шпилька
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
