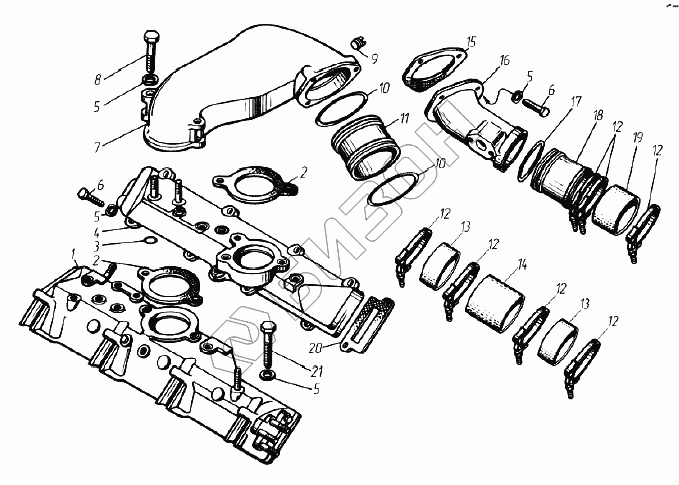

Графический каталог запасных частей к технике: ТМЗ Дизели ТМЗ-8421 - 85227. Впускные коллекторы
1
1
1
1
2
2
3
4
5
5
5
5
6
6
7
7
8
9
10
10
11
12
12
12
12
12
12
13
13
14
15
16
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 8424.1115014 | Коллектор впускной левый в сборе |
Загрузка ...
|
|
| 1 | 8423.1115014-10 | Коллектор впускной левый в сборе |
Загрузка ...
|
|
| 1 | 8482.1115014-01 | Коллектор впускной левый в сборе |
Загрузка ...
|
|
| 1 | 842.1115014-10 | Коллектор впускной левый в сборе |
Загрузка ...
|
|
| 2 | 8424.1115036 | Прокладка патрубка |
Загрузка ...
|
|
| 3 | 201.1015624 | Прокладка 16х22х2 |
Загрузка ...
|
|
| 4 | 842.1115012-10 | Коллектор впускной правый в сборе |
Загрузка ...
|
|
| 5 | 252006-П29 | Шайба 10 |
Загрузка ...
|
|
| 6 | 201680-П29 | Болт М10х1,25х35 |
Загрузка ...
|
|
| 7 | 842.1115032-11 | Патрубок соединительный |
Загрузка ...
|
|
| 7 | 8522.1115032 | Патрубок соединительный |
Загрузка ...
|
|
| 8 | 201688-П29 | Болт М10х1,25х60 |
Загрузка ...
|
|
| 9 | 316105-П29 | Пробка К1/8 |
Загрузка ...
|
|
| 10 | 2531112299 | Кольцо 108-115-46-2-1 |
Загрузка ...
|
|
| 11 | 8424.1115158 | Втулка |
Загрузка ...
|
|
| 12 | 238Ф-1115138 | Хомут стяжной |
Загрузка ...
|
|
| 13 | 8424.1115048 | Рукав 75-87,5х45-0,3(3) |
Загрузка ...
|
|
| 14 | 8486.1115128-10 | Втулка |
Загрузка ...
|
|
| 15 | 842.1115154 | Прокладка |
Загрузка ...
|
|
| 16 | 8421.1115128-01 | Патрубок подводящий |
Загрузка ...
|
|
| 16 | 8482.1115128-01 | Патрубок подводящий |
Загрузка ...
|
|
| 17 | 2531116181 | Кольцо 068-074-36-2-5 |
Загрузка ...
|
|
| 18 | 8421.1115158-20 | Втулка переходная |
Загрузка ...
|
|
| 19 | 238Ф-1115048 | Рукав 75-87,5х45-0,3(3) |
Загрузка ...
|
|
| 20 | 840.1115026 | Прокладка впускного коллектора |
Загрузка ...
|
|
| 21 | 4593281097 | Болт М10х1,25х100 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
