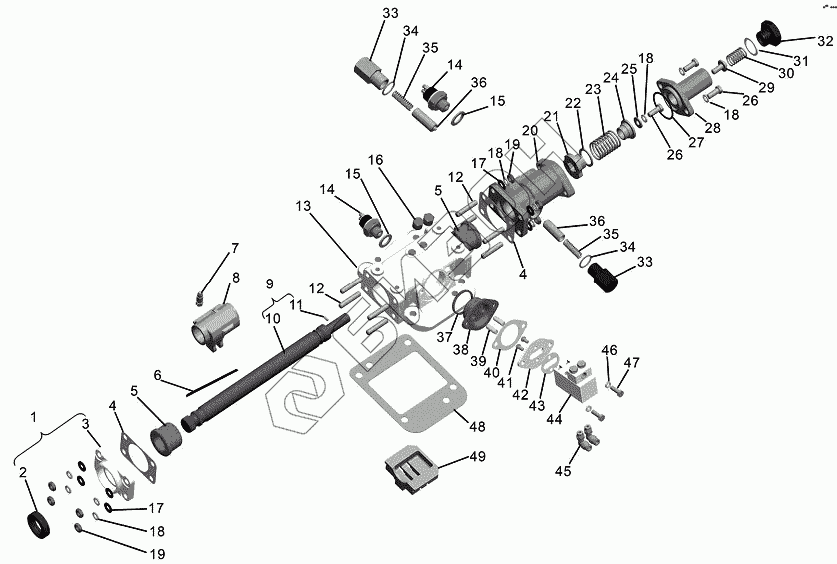

Графический каталог запасных частей к технике: ТМЗ КПП ТМЗ-09.130. Механизм управления переключением передач
09.130.1702200-30
1
2
3
4
4
5
5
6
7
8
9
10
11
12
12
13
14
14
15
15
16
17
17
18
18
18
18
19
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
33
34
34
35
35
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 09.130.1702200-30 | 09.130.1702200-30 | Механизм управления переключением передач |
Загрузка ...
|
|
| 1 | 14.160.1702211 | Корпус с манжетой |
Загрузка ...
|
|
| 2 | 14.160.1702516 | Манжета 2.1-25х42-1 |
Загрузка ...
|
|
| 3 | 14.160.1702214 | Корпус манжеты |
Загрузка ...
|
|
| 4 | 14.170.1702538 | Прокладка |
Загрузка ...
|
|
| 5 | 14.160.1702217 | Опора вала |
Загрузка ...
|
|
| 6 | 258252-П29С | Шплинт 1,2х150 |
Загрузка ...
|
|
| 7 | 236.1702025 | Винт установочный |
Загрузка ...
|
|
| 8 | 14.170.1702222-20 | Рычаг переключения передач |
Загрузка ...
|
|
| 9 | 14.170.1702220-10 | Вал в сборе |
Загрузка ...
|
|
| 10 | 14.170.1702221-10 | Вал |
Загрузка ...
|
|
| 11 | 14.170.1702532 | Штифт 3hх8 |
Загрузка ...
|
|
| 12 | 216527-П29 | Шпилька М8х(1,25-3n)/1-6g)х25 |
Загрузка ...
|
|
| 13 | 14.170.1702209-10 | Корпус механизма управления переключением передач |
Загрузка ...
|
|
| 14 | ЦИКС.642241.011 | Выключатель ВК24-1 |
Загрузка ...
|
|
| 15 | 312333-П | Прокладка 16х24х2 |
Загрузка ...
|
|
| 16 | 316106-П29 | Пробка М14х1,5-6g |
Загрузка ...
|
|
| 17 | 252005-П2 | Шайба 8 |
Загрузка ...
|
|
| 18 | 252135-П2 | Шайба 8.Т |
Загрузка ...
|
|
| 19 | 250511-П29 | Гайка М8х1 |
Загрузка ...
|
|
| 20 | 14.170.1702309-10 | Корпус |
Загрузка ...
|
|
| 21 | 14.170.1702319 | Тарелка |
Загрузка ...
|
|
| 22 | 14.170.1702326 | Шайба |
Загрузка ...
|
|
| 23 | 14.170.1702320 | Пружина |
Загрузка ...
|
|
| 24 | 14.170.1702327 | Тарелка |
Загрузка ...
|
|
| 25 | 14.170.1702536 | Шайба |
Загрузка ...
|
|
| 26 | 201456-П29 | Болт М8х20 |
Загрузка ...
|
|
| 27 | 14.160.1702510 | Кольцо 045-048-19-2-1 |
Загрузка ...
|
|
| 28 | 14.170.1702310 | Корпус концевой |
Загрузка ...
|
|
| 29 | 14.170.1702315 | Шток |
Загрузка ...
|
|
| 30 | 14.170.1702321-10 | Пружина |
Загрузка ...
|
|
| 31 | 312768-П | Прокладка |
Загрузка ...
|
|
| 32 | 14.170.1702311 | Пробка |
Загрузка ...
|
|
| 33 | 14.170.1702323 | Корпус фиксатора |
Загрузка ...
|
|
| 34 | 312630-П | Прокладка 20х24х1,5 |
Загрузка ...
|
|
| 35 | 14.170.1702322 | Пружина |
Загрузка ...
|
|
| 36 | 14.170.1702324 | Фиксатор |
Загрузка ...
|
|
| 37 | 14.160.1702520 | Кольцо 036-040-25-2-1 |
Загрузка ...
|
|
| 38 | 14.170.1702251-10 | Проставка |
Загрузка ...
|
|
| 39 | 14.170.1702256-10 | Толкатель |
Загрузка ...
|
|
| 40 | 14.170.1702254 | Прокладка |
Загрузка ...
|
|
| 41 | 220077-П29 | Винт М5х0,8-6g |
Загрузка ...
|
|
| 42 | 14.170.1702263 | Фланец |
Загрузка ...
|
|
| 43 | 14.170.1702261 | Прокладка |
Загрузка ...
|
|
| 44 | 338D-945-UA01 | Воздухораспределитель |
Загрузка ...
|
|
| 45 | S6520 6-1/8 | Фитинг |
Загрузка ...
|
|
| 46 | 252134-П2 | Шайба 6.Т |
Загрузка ...
|
|
| 47 | 201420-П29 | Болт М6-6gх20 |
Загрузка ...
|
|
| 48 | 14.160.1702122 | Прокладка |
Загрузка ...
|
|
| 49 | 14.170.1702252 | Фиксатор передач |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
