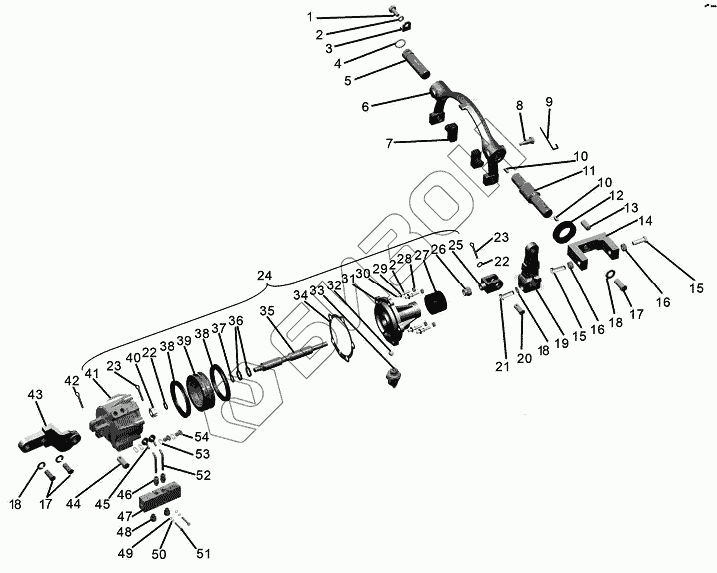

Графический каталог запасных частей к технике: ТМЗ КПП ТМЗ-14.180. Механизм переключения делителя
1
2
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
15
16
16
17
17
18
18
18
19
20
21
22
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 201456-П2 | Болт М8х1,25-6gх20 |
Загрузка ...
|
|
| 2 | 252135-П2 | Шайба 8.Т |
Загрузка ...
|
|
| 3 | 14.160.1771120 | Стопор |
Загрузка ...
|
|
| 4 | 25 3111 2066 | Кольцо 018-022-25-2-1 |
Загрузка ...
|
|
| 5 | 14.160.1771114 | Ось вилки делителя |
Загрузка ...
|
|
| 6 | 14.160.1771094 | Вилка включения делителя |
Загрузка ...
|
|
| 7 | 14.160.1702035 | Сухарь вилки |
Загрузка ...
|
|
| 8 | 236.1702025 | Винт установочный |
Загрузка ...
|
|
| 9 | 258253-П29С | Шплинт 1,2х175 |
Загрузка ...
|
|
| 10 | 45 9824 6263 | Шпонка сегментная 5х7,5 |
Загрузка ...
|
|
| 11 | 14.160.1771118 | Валик вилки |
Загрузка ...
|
|
| 12 | 840.1029438 | Манжета в сборе |
Загрузка ...
|
|
| 13 | 313410-П2 | Штифт |
Загрузка ...
|
|
| 14 | 14.180.1771125 | Упор рычага |
Загрузка ...
|
|
| 15 | 14.160.1771127 | Болт регулировочный |
Загрузка ...
|
|
| 16 | 250615-П29 | Гайка |
Загрузка ...
|
|
| 17 | 310054-П29 | Болт |
Загрузка ...
|
|
| 18 | 252137-П2 | Шайба 12.ОТ |
Загрузка ...
|
|
| 19 | 14.160.1771122 | Рычаг |
Загрузка ...
|
|
| 20 | 260060-П29 | Палец 10х35 |
Загрузка ...
|
|
| 21 | 45 9318 1397 | Болт М12х1,25х40.109.40Х.016 |
Загрузка ...
|
|
| 22 | 252006-П2 | Шайба 10 |
Загрузка ...
|
|
| 23 | 258039-П29 | Шплинт 3,2х20.016 |
Загрузка ...
|
|
| 24 | 14.180.1771012 | Цилиндр механизма переключения делителя |
Загрузка ...
|
|
| 25 | 14.160.1771089 | Вилка |
Загрузка ...
|
|
| 26 | 14.180.1771518 | Гайка М10х1-6Н |
Загрузка ...
|
|
| 27 | 6430-1602754 | Колпак защитный |
Загрузка ...
|
|
| 28 | 250511-П29 | Гайка М8х1 |
Загрузка ...
|
|
| 29 | 252005-П2 | Шайба 8 |
Загрузка ...
|
|
| 30 | 14.160.1771510 | Шпилька 18 |
Загрузка ...
|
|
| 31 | 14.180.1771074 | Крышка |
Загрузка ...
|
|
| 32 | 14.160.1771508 | Шарик Б 11.000-60 |
Загрузка ...
|
|
| 33 | ЦИКС.642241.011 | Выключатель ВК24-1 |
Загрузка ...
|
|
| 34 | 14.180.1771076 | Прокладка |
Загрузка ...
|
|
| 35 | 14.180.1771058 | Шток |
Загрузка ...
|
|
| 36 | 14.160.1771516 | Кольцо 018-024-36-2-1 |
Загрузка ...
|
|
| 37 | 14.160.1771506 | Кольцо 012-015-19-2-1 |
Загрузка ...
|
|
| 38 | 239.1722041-01 | Манжета |
Загрузка ...
|
|
| 39 | 14.160.1771054 | Поршень |
Загрузка ...
|
|
| 40 | 14.180.1771515 | Гайка М10х1-6Н |
Загрузка ...
|
|
| 41 | 14.180.1771022 | Цилиндр механизма переключения делителя |
Загрузка ...
|
|
| 42 | 258052-П29 | Шплинт 4х20 |
Загрузка ...
|
|
| 43 | 14.160.1771135 | Кронштейн |
Загрузка ...
|
|
| 44 | 260090-П29 | Палец 12х42 |
Загрузка ...
|
|
| 45 | 26706-М10х1 | Серьга |
Загрузка ...
|
|
| 46 | S6510 6-1/8 | Фитинг |
Загрузка ...
|
|
| 47 | 358-033 | Воздухораспределитель |
Загрузка ...
|
|
| 48 | 2901 1/8 | Глушитель |
Загрузка ...
|
|
| 49 | 252002-П29 | Шайба 4.3 |
Загрузка ...
|
|
| 50 | 45 9816 6093 | Шайба 4 |
Загрузка ...
|
|
| 51 | 14.180.1771520 | Винт В.М4-6gх30.48.016 |
Загрузка ...
|
|
| 52 | 14.180.1771082 | Трубопровод |
Загрузка ...
|
|
| 53 | 2651 М10 | Шайба |
Загрузка ...
|
|
| 54 | 1631 01 М10 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
