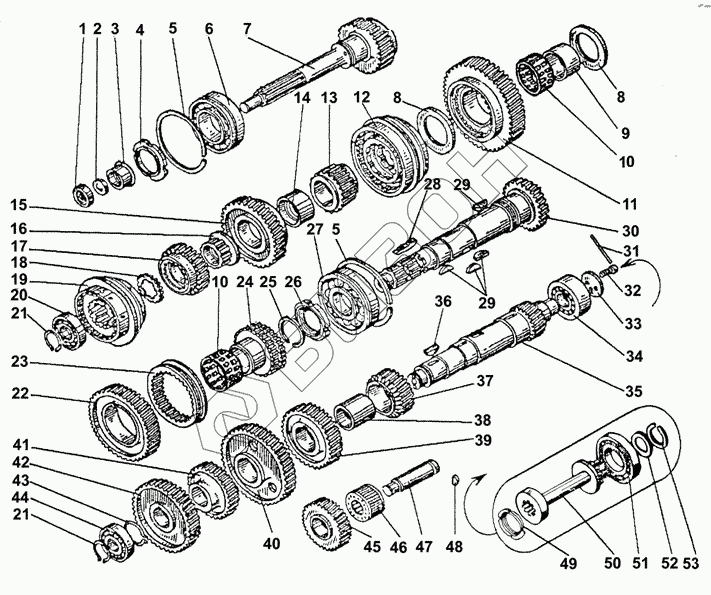

Графический каталог запасных частей к технике: ТМЗ КПП ЯМЗ-238ВМ, ЯМЗ-238ВК. Валы и шестерни коробок передач
1
2
3
4
5
5
6
7
8
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 238М-1701048 | 238М-1701048 | Вал промежуточный |
Загрузка ...
|
|
| 1 | 6-205К | Подшипник шариковый |
Загрузка ...
|
|
| 2 | 240-1307090 | Манжета |
Загрузка ...
|
|
| 3 | 236-1701478 | Корпус манжеты |
Загрузка ...
|
|
| 4 | 311810-П2 | Гайка круглая М70х2 LH-6Н |
Загрузка ...
|
|
| 5 | 200-1701034 | Кольцо стопорное подшипника первичного вала |
Загрузка ...
|
|
| 6 | 170314 Л | Подшипник шариковый |
Загрузка ...
|
|
| 7 | 236Н-1701027-Б | Вал первичный с трубкой |
Загрузка ...
|
|
| 8 | 238-1701122 | Кольцо упорное шестерни 1 передачи |
Загрузка ...
|
|
| 9 | 238-1701121-10 | Втулка подшипника |
Загрузка ...
|
|
| 10 | 664818Д | Подшипник роликовый |
Загрузка ...
|
|
| 11 | 238М-1701112 | Шестерня 1 передачи вторичного вала |
Загрузка ...
|
|
| 12 | 236-1701150-Б2 | Синхронизатор |
Загрузка ...
|
|
| 13 | 238-1701113 | Втулка распорная |
Загрузка ...
|
|
| 14 | 236-1701135 | Втулка шестерни |
Загрузка ...
|
|
| 15 | 238А-1701131 | Шестерня 2 передачи вторичного вала |
Загрузка ...
|
|
| 16 | 236-1701138 | Втулка шестерни |
Загрузка ...
|
|
| 17 | 238А-1701129 | Шестерня 4 передачи вторичного вала |
Загрузка ...
|
|
| 18 | 236-1701144-Г (Д,Е,Ж) | Шайба упорная |
Загрузка ...
|
|
| 19 | 236-1701151-А | Синхронизатор |
Загрузка ...
|
|
| 20 | 76-592708 М1 | Подшипник |
Загрузка ...
|
|
| 21 | 236-1701067-А | Кольцо 40 |
Загрузка ...
|
|
| 22 | 238-1701140 | Шестерня заднего хода вторичного вала |
Загрузка ...
|
|
| 23 | 238-1701280 | Муфта включения заднего хода |
Загрузка ...
|
|
| 24 | 238М-1701282 | Втулка муфты переключения заднего хода |
Загрузка ...
|
|
| 25 | 238-1701283 | Кольцо пружинное упорное |
Загрузка ...
|
|
| 26 | 238-1701194 | Гайка кольцевая |
Загрузка ...
|
|
| 27 | 50315 | Подшипник шариковый задний |
Загрузка ...
|
|
| 28 | 236-1701145-А | Шпонка замковая упорной шайбы |
Загрузка ...
|
|
| 29 | 314001-П2 | Шпонка сегментная 8х13,5 |
Загрузка ...
|
|
| 30 | 238М-1701103 | Вал вторичный с трубкой |
Загрузка ...
|
|
| 31 | 258280-П2 | Шплинт-проволока |
Загрузка ...
|
|
| 32 | 310067-П2 | Болт М12х1,25-6gх30 |
Загрузка ...
|
|
| 33 | 238-1721033 | Шайба упорная заднего подшипника |
Загрузка ...
|
|
| 34 | 3609 | Подшипник роликовый задний |
Загрузка ...
|
|
| 35 | 238Н-1701048 | Вал промежуточный |
Загрузка ...
|
|
| 36 | 314000-П2 | Шпонка сегментная 10х13 |
Загрузка ...
|
|
| 37 | 238М-1701050 | Шестерня первой передачи пром. вала |
Загрузка ...
|
|
| 38 | 238-1701059 | Втулка распорная |
Загрузка ...
|
|
| 39 | 238А-1701051 | Шестерня 2 передачи пром. вала |
Загрузка ...
|
|
| 40 | 238А-1701053 | Шестерня 4 передачи пром. вала |
Загрузка ...
|
|
| 41 | 236-1701057-Б | Шестерня привода отбора мощности |
Загрузка ...
|
|
| 42 | 236Н-1701056-А | Шестерня постоянного зацепления |
Загрузка ...
|
|
| 43 | 236-1701063 | Кольцо 55 |
Загрузка ...
|
|
| 44 | 6-42308АК | Подшипник роликовый |
Загрузка ...
|
|
| 45 | 238-1701082 | Шестерня промежуточная заднего хода |
Загрузка ...
|
|
| 46 | 64907-К | Подшипник роликовый |
Загрузка ...
|
|
| 47 | 238-1701092 | Ось паразитной шестерни заднего хода |
Загрузка ...
|
|
| 48 | 4 598 240 265 | Шпонка |
Загрузка ...
|
|
| 49 | 311416-П | Гайка М45х1,5 LH-6H |
Загрузка ...
|
|
| 50 | 238М-1721428 | Вал отбора мощности |
Загрузка ...
|
|
| 51 | 211 | Подшипник шариковый |
Загрузка ...
|
|
| 52 | 201.1701406 | Кольцо упорное |
Загрузка ...
|
|
| 53 | 841.1029588 | Кольцо А50 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
