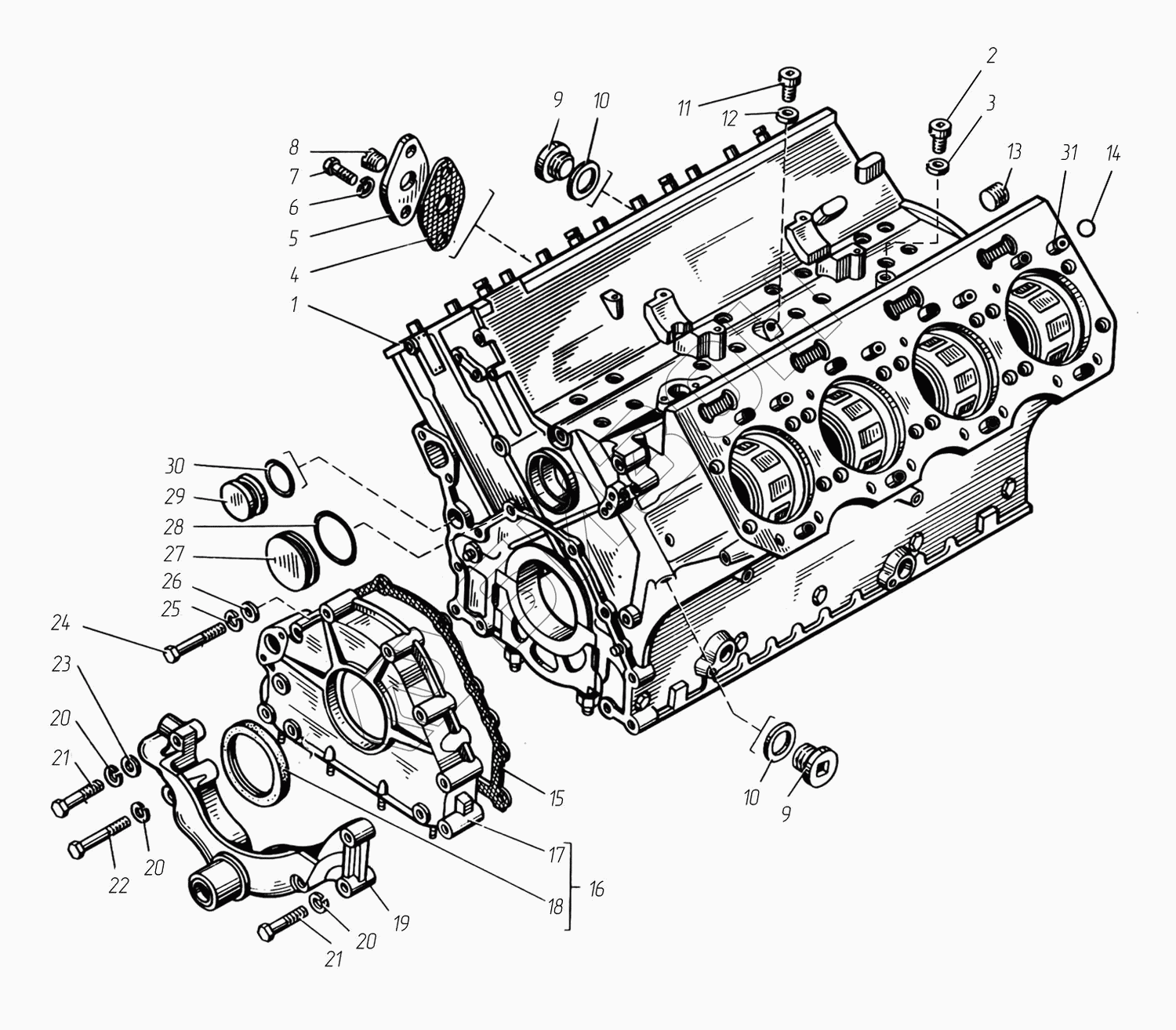

Графический каталог запасных частей к технике: ТМЗ-8421.10. Блок цилиндров
1
4
5
6
7
8
9
9
10
10
11
12
13
14
15
16
17
18
20
20
20
21
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 842.1002 012-20 | Блок цилиндров для запасных частей |
Загрузка ...
|
|
| 4 | 236-1011296 | Прокладка |
Загрузка ...
|
|
| 5 | 841.1002084 | Крышка водяной полости |
Загрузка ...
|
|
| 6 | 252135-П2 | Шайба 8.Т |
Загрузка ...
|
|
| 7 | 201458-П29 | Болт М8-6gх25 |
Загрузка ...
|
|
| 8 | 316198-П29 | Пробка КГ1/4 |
Загрузка ...
|
|
| 9 | 316106-П29 | Пробка М14х1,5-6g |
Загрузка ...
|
|
| 10 | 312326-П | Прокладка 14х19х1,5 |
Загрузка ...
|
|
| 11 | 316144-П2 | Пробка М20х1,5-6g |
Загрузка ...
|
|
| 12 | 312630-П | Прокладка 20х24х1,5 |
Загрузка ...
|
|
| 13 | 316135-П2 | Пробка К3/8 |
Загрузка ...
|
|
| 14 | 8424.1003063 | Кольцо О-R15-2,5 FRМ80 |
Загрузка ...
|
|
| 15 | 841.1002265 | Прокладка |
Загрузка ...
|
|
| 16 | 841.1002260-01 | Крышка передняя (в сборе) |
Загрузка ...
|
|
| 17 | 841.1002264-01 | Крышка передняя |
Загрузка ...
|
|
| 18 | 25П9555555 | Манжета передняя BAUM 6SLX7 (100х125х12) |
Загрузка ...
|
|
| 20 | 252138-П2 | Шайба 14.ОТ |
Загрузка ...
|
|
| 21 | 45 9318 1578 | Болт М14х1,5-6gх130 |
Загрузка ...
|
|
| 22 | 45 9318 1599 | Болт М14х1,5-6gх170 |
Загрузка ...
|
|
| 23 | 252016-П29 | Шайба 14 |
Загрузка ...
|
|
| 24 | 200460-П29 | Болт М10х1,25-6gх75 |
Загрузка ...
|
|
| 25 | 252136-П2 | Шайба 10.ОТ |
Загрузка ...
|
|
| 26 | 252006-П29 | Шайба 10 |
Загрузка ...
|
|
| 27 | 840.1002524 | Заглушка отверстия распределительного вала |
Загрузка ...
|
|
| 28 | 25 3111 2566 | Кольцо 075-080-25-2-1 |
Загрузка ...
|
|
| 29 | 841.1002025 | Заглушка масляного канала |
Загрузка ...
|
|
| 30 | 25 3111 2072 | Кольцо 023-027-25 |
Загрузка ...
|
|
| 31 | 840.1003037 | Втулка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
