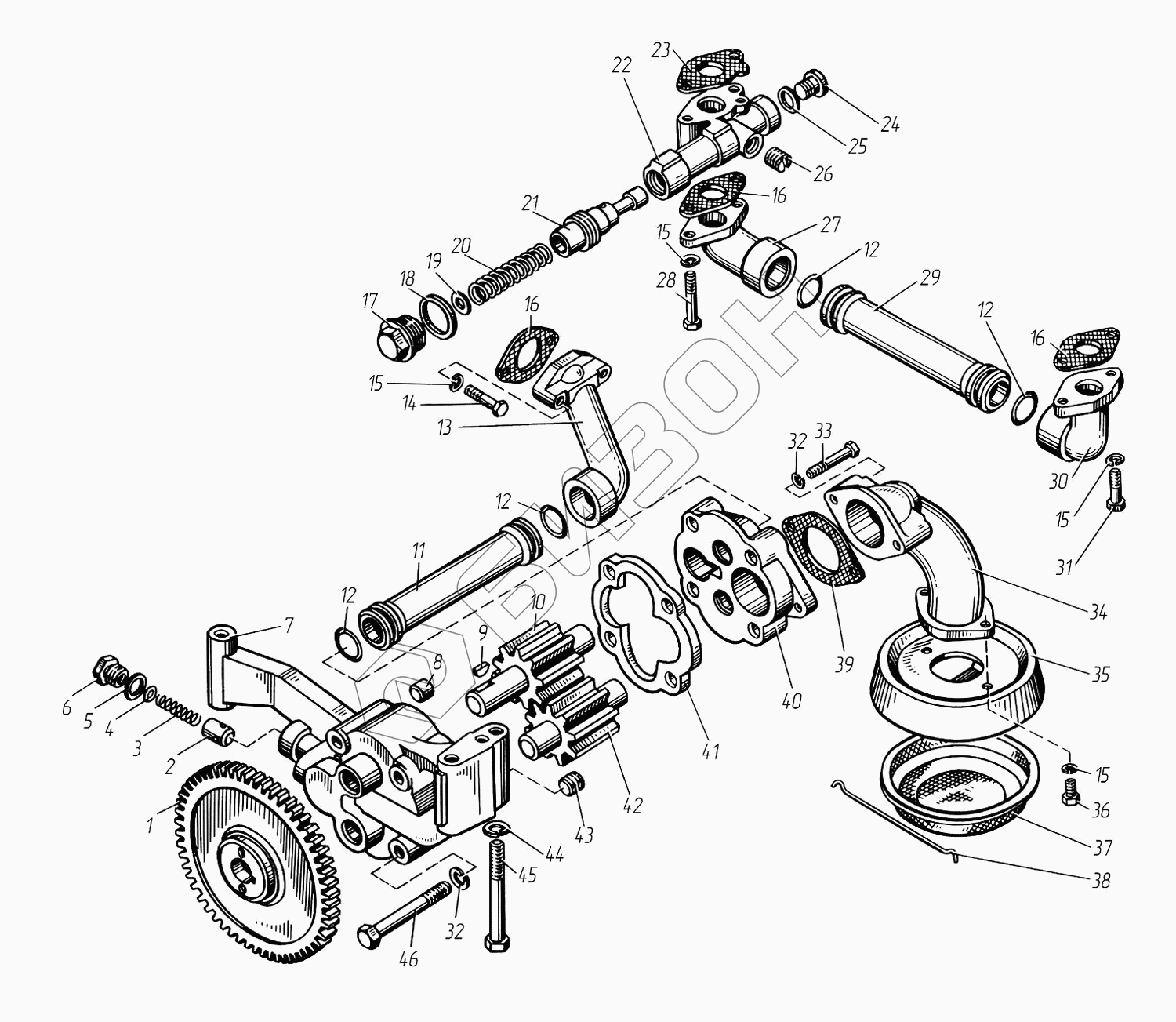

Графический каталог запасных частей к технике: ТМЗ-8421.10. Насос масляный

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
8421.1011014
840.1011054
840.1011054
840.1011054
1
2
3
4
5
6
7
8
9
10
11
12
12
12
12
13
14
15
15
15
15
16
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
37
38
39
40
42
43
44
45
46
Позиция на иллюстрации Заводской номер детали Название детали Цена
8421.1011014 8421.1011014 Насос масляный (в сборе)
Загрузка ...
840.1011054 840.1011054 Клапан системы смазки (в сборе)
Загрузка ...
1 840.1011230 Шестерня ведомая привода масляного насоса
Загрузка ...
2 840.1011364 Клапан предохранительный
Загрузка ...
3 840.1011058 Пружина предохранительного клапана
Загрузка ...
4 252004-П29 Шайба 6
Загрузка ...
5 204-1011371 Прокладка пробки 19х24х2
Загрузка ...
6 204-1011370-Б Пробка клапана М18х1,5-6g
Загрузка ...
7 841.1011018 Корпус масляного насоса со втулками (в сборе)
Загрузка ...
8 240.1011037 Втулка установочная
Загрузка ...
9 45 9824 6263 Шпонка сегментная 5х7,5
Загрузка ...
10 841.1011045-01 Шестерня ведущая масляного насоса
Загрузка ...
11 842.1011350-11 Труба отводящая
Загрузка ...
12 8423.1011151 Кольцо 032-038-36-2, Тер 10
Загрузка ...
13 842.1011293 Фланец задний
Загрузка ...
14 201464-П29 Болт М8х35
Загрузка ...
15 252135-П2 Шайба 8.Т
Загрузка ...
16 840.1011366 Прокладка
Загрузка ...
17 840.1011370 Пробка М30х2-6g
Загрузка ...
18 312330-П Прокладка 30х38х2
Загрузка ...
19 252006-П29 Шайба 10
Загрузка ...
20 840.1011057 Пружина
Загрузка ...
21 840.1011055-01 Клапан
Загрузка ...
22 840.1011060-01 Корпус клапана
Загрузка ...
23 840.1011544 Прокладка
Загрузка ...
24 316144-П2 Пробка М20х1,5-6g
Загрузка ...
25 312630-П Прокладка 20х24х1,5
Загрузка ...
26 316139-П2 Пробка КГ1/2
Загрузка ...
27 842.1011415 Фланец
Загрузка ...
28 200272-П29 Болт М8-6gх65
Загрузка ...
29 842.1011406-10 Труба отводящая
Загрузка ...
30 842.1011356 Фланец
Загрузка ...
31 201458-П29 Болт М8-6gх25
Загрузка ...
32 252136-П2 Шайба 10.ОТ
Загрузка ...
33 201687-П29 Болт М10х1,25-6gх55
Загрузка ...
34 8421.1011400 Труба всасывающая с фланцем (в сборе)
Загрузка ...
35 840.1011300 Чашка заборника
Загрузка ...
36 201452-П29 Болт М8х1,25х12
Загрузка ...
37 204А-1011310-В Сетка заборника с ободком (в сборе)
Загрузка ...
38 204А-1011318-Б Крючок крепления сетки
Загрузка ...
39 840.1011296-10 Прокладка
Загрузка ...
40 842.1011019 Крышка масляного насоса со втулкой (в сборе)
Загрузка ...
42 840.1011032-11 Шестерня ведомая масляного насоса
Загрузка ...
43 316135-П2 Пробка К3/8
Загрузка ...
44 252137-П2 Шайба 12.ОТ
Загрузка ...
45 45 9327 6144 Болт М12х1,25-6gх90
Загрузка ...
46 45 9327 6095 Болт М10х1,25-6gх90
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
