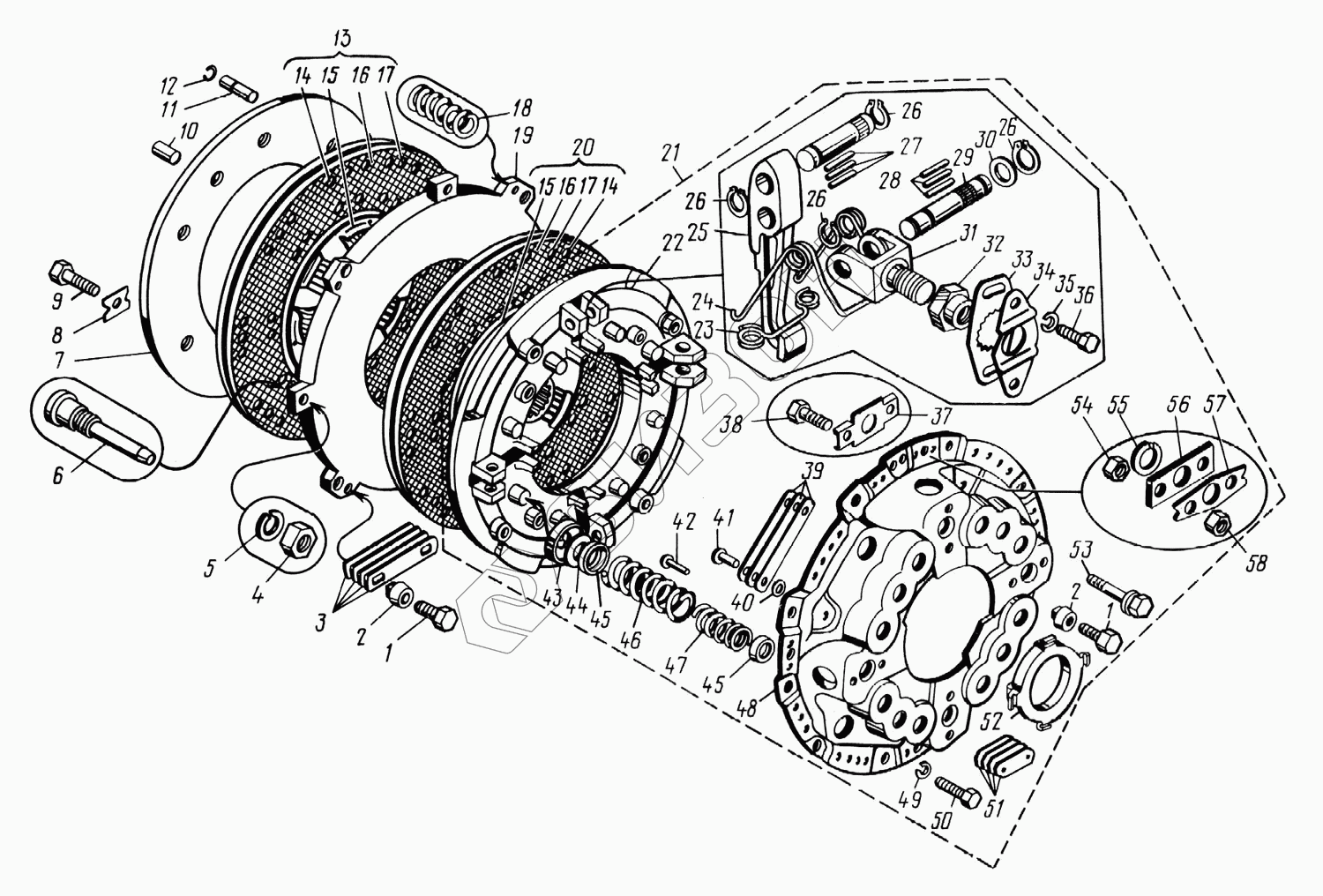

Графический каталог запасных частей к технике: ТМЗ-8421.10. Сцепление
253882-П2
253885-П2
253887-П2
15.1601318-10
15.1601318-20
15.1601318-30
15.1600 010-10
15.1600 010-10
15.1601282
1
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
15
16
16
17
17
18
19
20
21
22
23
24
25
26
26
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
45
46
47
48
49
50
51
52
53
54
55
56
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 253882-П2 | 253882-П2 | Заклепка |
Загрузка ...
|
|
| 253885-П2 | 253885-П2 | Заклепка |
Загрузка ...
|
|
| 253887-П2 | 253887-П2 | Заклепка |
Загрузка ...
|
|
| 15.1601318-10 | 15.1601318-10 | Пластина балансировочная |
Загрузка ...
|
|
| 15.1601318-20 | 15.1601318-20 | Пластина балансировочная |
Загрузка ...
|
|
| 15.1601318-30 | 15.1601318-30 | Пластина балансировочная |
Загрузка ...
|
|
| 15.1600 010-10 | 15.1600 010-10 | Установка сцепления |
Загрузка ...
|
|
| 15.1601282 | 15.1601282 | Штифт установочный (в сборе) |
Загрузка ...
|
|
| 1 | 310054-П29 | Болт |
Загрузка ...
|
|
| 2 | 15.1601344 | Втулка пластины |
Загрузка ...
|
|
| 3 | 15.1601312 | Пластина диска |
Загрузка ...
|
|
| 4 | 250615-П29 | Гайка |
Загрузка ...
|
|
| 5 | 252137-П29 | Шайба 12.ОТ |
Загрузка ...
|
|
| 6 | 15.1601302 | Шток диска |
Загрузка ...
|
|
| 7 | 15.1601082 | Диск сцепления опорный |
Загрузка ...
|
|
| 8 | 312208-П2 | Шайба стопорная |
Загрузка ...
|
|
| 9 | 45 9348 1602 | Болт |
Загрузка ...
|
|
| 10 | 258666-П29 | Штифт |
Загрузка ...
|
|
| 11 | 15.1601283 | Штифт установочный |
Загрузка ...
|
|
| 12 | 316500-П | Кольцо стопорное |
Загрузка ...
|
|
| 13 | 15.1601129 | Диск сцепления ведомый передний (в сборе) |
Загрузка ...
|
|
| 14 | 313017-П | Заклепка |
Загрузка ...
|
|
| 15 | 161.1601132 | Диск ведомый с пластинами (в сборе) |
Загрузка ...
|
|
| 16 | 15.1601138 | Накладка фрикционная |
Загрузка ...
|
|
| 17 | 313018-П | Заклепка ступенчатая |
Загрузка ...
|
|
| 18 | 15.1601102 | Пружина среднего диска |
Загрузка ...
|
|
| 19 | 15.1601092 | Диск сцепления ведущий средний |
Загрузка ...
|
|
| 20 | 161.1601130 | Диск сцепления ведомый в сборе |
Загрузка ...
|
|
| 21 | 15.1601090-10 | Диск нажимной с кожухом в сборе |
Загрузка ...
|
|
| 22 | 15.1601093 | Диск нажимной |
Загрузка ...
|
|
| 23 | 15.1601275 | Петля пружины |
Загрузка ...
|
|
| 24 | 15.1601273 | Пружина |
Загрузка ...
|
|
| 25 | 15.1601095 | Рычаг оттяжной |
Загрузка ...
|
|
| 26 | 15.1601096 | Кольцо |
Загрузка ...
|
|
| 27 | 15.1601113 | Ось рычага нажимного диска |
Загрузка ...
|
|
| 28 | 15.1601270 | Ролик |
Загрузка ...
|
|
| 29 | 15.1601112 | Ось вилки |
Загрузка ...
|
|
| 30 | 15.1601114 | Шайба |
Загрузка ...
|
|
| 31 | 15.1601108 | Вилка рычага |
Загрузка ...
|
|
| 32 | 15.1601109 | Гайка регулировочная |
Загрузка ...
|
|
| 33 | 15.1601111 | Пластина стопорная |
Загрузка ...
|
|
| 34 | 15.1601110 | Пластина опорная |
Загрузка ...
|
|
| 35 | 252135-П2 | Шайба 8.Т |
Загрузка ...
|
|
| 36 | 201452-П29 | Болт М8х1,25х12 |
Загрузка ...
|
|
| 37 | 15.1601346 | Пластина стопорная |
Загрузка ...
|
|
| 38 | 201460-П29 | Болт М8х30 |
Загрузка ...
|
|
| 39 | 15.1601342 | Пластина |
Загрузка ...
|
|
| 40 | 252006-П2 | Шайба 10 |
Загрузка ...
|
|
| 41 | 257257-П2 | Заклепка |
Загрузка ...
|
|
| 42 | 253880-П2 | Заклепка |
Загрузка ...
|
|
| 43 | 15.1601117 | Шайба подкладки |
Загрузка ...
|
|
| 44 | 15.1601118 | Подкладка |
Загрузка ...
|
|
| 45 | 15.1601119 | Шайба центрирующая |
Загрузка ...
|
|
| 46 | 15.1601115 | Пружина нажимная наружная |
Загрузка ...
|
|
| 47 | 15.1601116 | Пружина нажимная внутренняя |
Загрузка ...
|
|
| 48 | 15.1601125 | Кожух сцепления |
Загрузка ...
|
|
| 49 | 252136-П2 | Шайба 10.ОТ |
Загрузка ...
|
|
| 50 | 45 9348 1561 | Болт |
Загрузка ...
|
|
| 51 | 15.1601318 | Пластина балансировочная |
Загрузка ...
|
|
| 52 | 15.1601120 | Кольцо упорное |
Загрузка ...
|
|
| 53 | 15.1601340 | Болт стяжной |
Загрузка ...
|
|
| 54 | 311441-П2 | Гайка |
Загрузка ...
|
|
| 55 | 238.1601304 | Кольцо штока среднего диска |
Загрузка ...
|
|
| 56 | 15.1601308 | Планка |
Загрузка ...
|
|
| 57 | 15.1601347 | Пластина |
Загрузка ...
|
|
| 58 | 250510-П29 | Гайка М8 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
