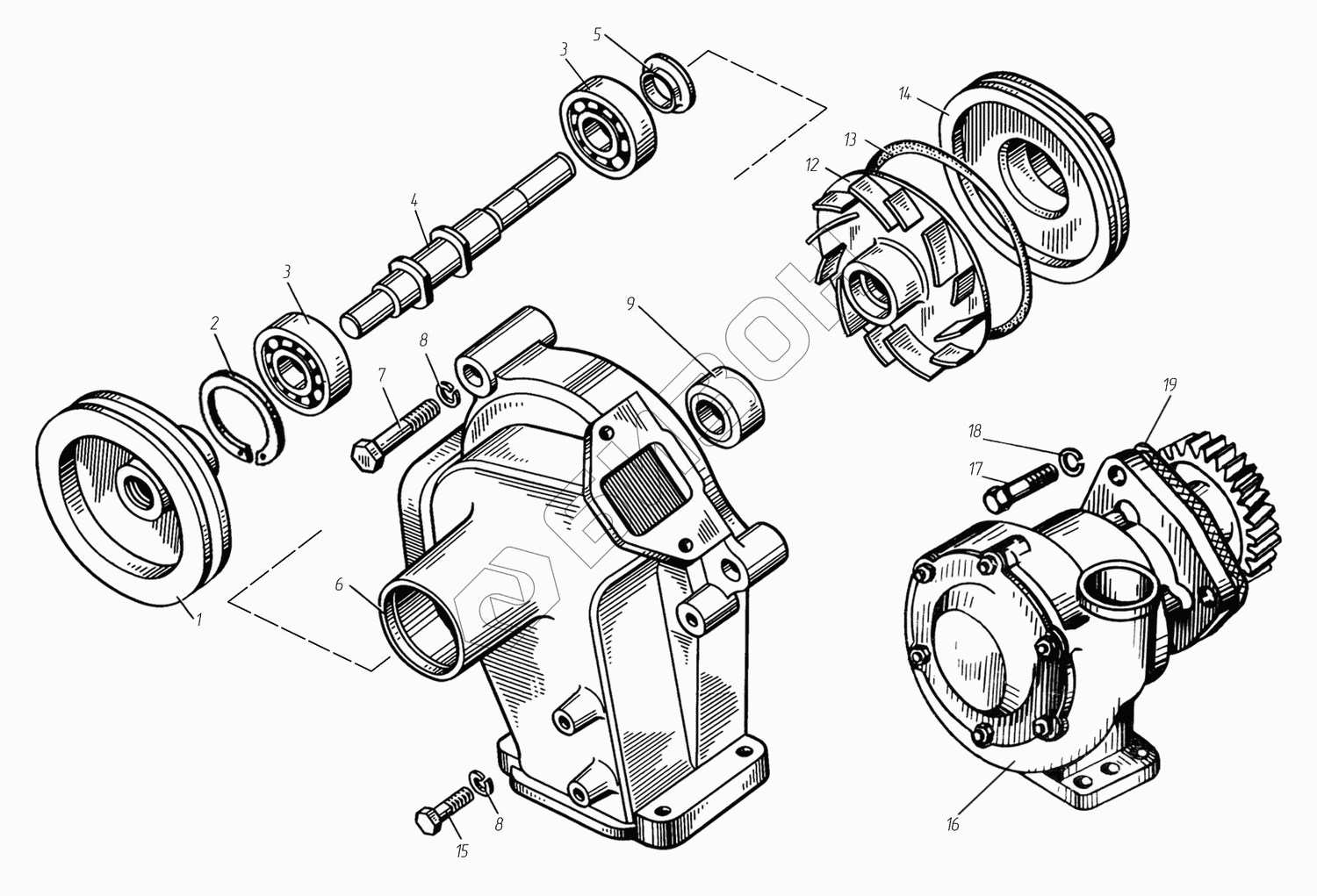

Графический каталог запасных частей к технике: ТМЗ-8421.10. Водяной насос

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3
4
5
6
7
8
8
9
12
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали Цена
8423.1307010-04 8423.1307010-04 Насос водяной (в сборе)
Загрузка ...
1 8423.1307216 Шкив привода насоса
Загрузка ...
2 8401.1307136 Кольцо стопорное
Загрузка ...
3 1160 304К Подшипник шариковый
Загрузка ...
4 840.1307023-20 Валик водяного насоса
Загрузка ...
5 840.1307026 Водосбрасыватель
Загрузка ...
6 841.1307015-10 Корпус водяного насоса
Загрузка ...
7 200399-П29 Болт М12х1,25-6gх70
Загрузка ...
8 252137-П2 Шайба 12.ОТ
Загрузка ...
9 94518 Уплотнение торцовое водяного насоса (в сборе) UMBRA U 19/40/11,5 (SP 3725)
Загрузка ...
12 841.1307032-40 Крыльчатка водяного насоса
Загрузка ...
13 25 3111 2302 Кольцо 112-120-46-2-1
Загрузка ...
14 841.1307045-01 Крышка водяного насоса
Загрузка ...
15 200397-П29 Болт М12х1,25-6gх60
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
