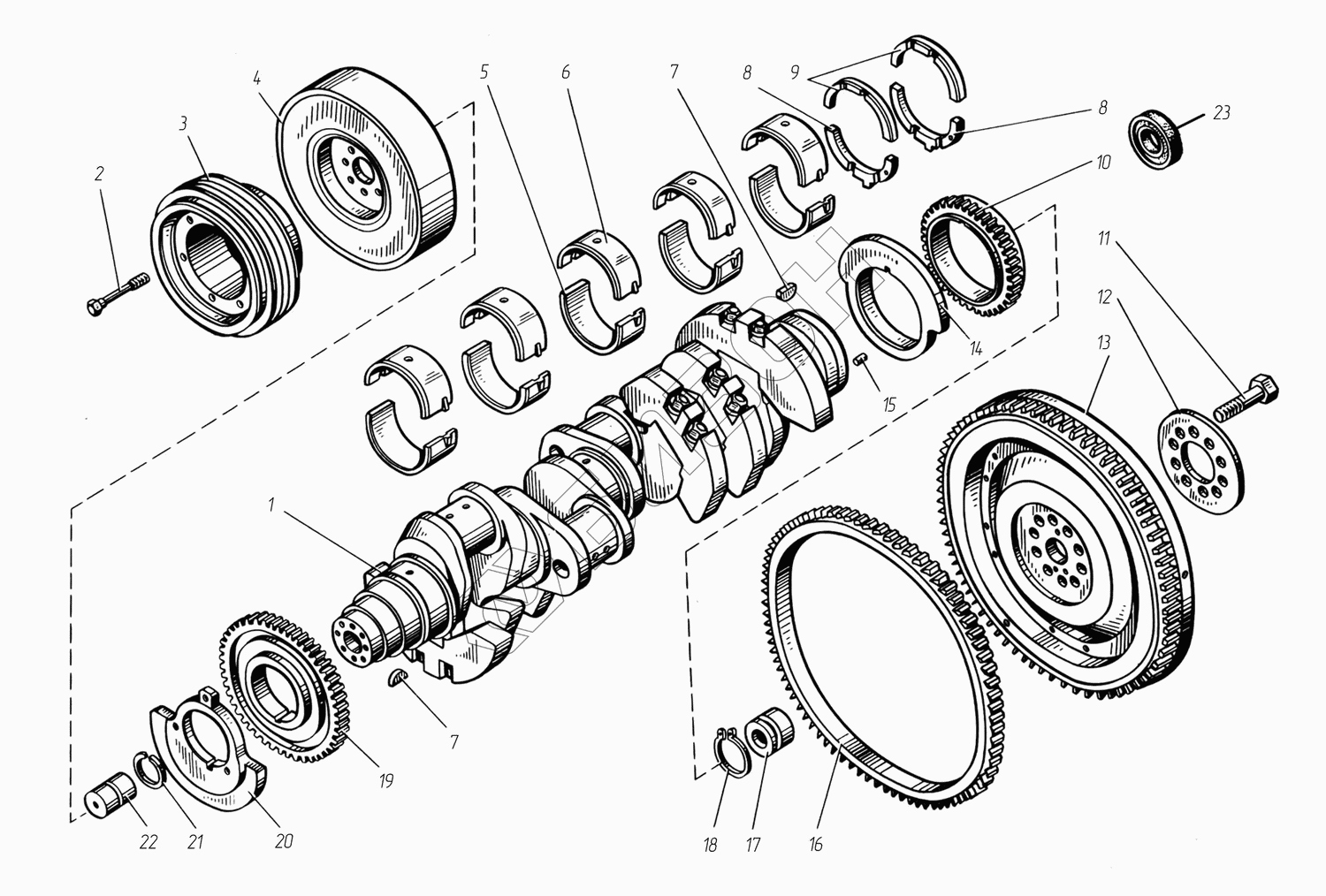

Графический каталог запасных частей к технике: ТМЗ-8424.10-031. Коленчатый вал и маховик

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
8423.1005010
8423.1000107
842.1000102
8423.1005061-20
8423.1005027-21
8531.1005115
8421.1005128-01
1
2
3
4
5
6
7
7
8
8
9
10
11
13
14
15
16
17
19
20
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали Цена
8423.1005010 8423.1005010 Вал коленчатый в сборе с шестернями
Загрузка ...
8423.1000107 8423.1000107 Вал коленчатый с коренными и шатунными вкладышами, комплект
Загрузка ...
842.1000102 842.1000102 Вкладыши коренных подшипников, комплект
Загрузка ...
8423.1005061-20 8423.1005061-20 Шкив
Загрузка ...
8423.1005027-21 8423.1005027-21 Противовес задний
Загрузка ...
8531.1005115 8531.1005115 Маховик
Загрузка ...
8421.1005128-01 8421.1005128-01 Пластина
Загрузка ...
1 842.1005015 Вал коленчатый
Загрузка ...
2 840.1005062-01 Болт
Загрузка ...
3 841.1005061 Шкив
Загрузка ...
4 840.1005070-01 Гаситель крутильныxколебаний
Загрузка ...
5 840.1005171 Вкладыш нижний
Загрузка ...
6 840.1005170 Вкладыш верхний
Загрузка ...
7 45 9824 6270 Шпонка сегментная 8х11
Загрузка ...
8 840.1005194-10 Полукольцо упорного подшипника нижнее
Загрузка ...
9 840.1005193 Полукольцо упорного подшипника верхнее
Загрузка ...
10 840.1005030 Шестерня распределительная
Загрузка ...
11 840.1005023 Болт
Загрузка ...
13 8421.1005115-11 Маховик
Загрузка ...
14 8423.1005027 Противовес задний
Загрузка ...
15 313465-П Штифт 10х40
Загрузка ...
16 842.1005125-20 Обод зубчатый (входит в состав маховика)
Загрузка ...
17 8531.1005121 Втулка установочная
Загрузка ...
19 841.1011240 Шестерня привода масляного насоса
Загрузка ...
20 8423.1005026 Противовес передний
Загрузка ...
21 840.1005526 Кольцо упорное
Загрузка ...
22 840.1005525 Вставка коленчатого вала
Загрузка ...
23 Подшипник 160305 ГОСТ 8882-75 Подшипник 160305 ГОСТ 8882-75
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
