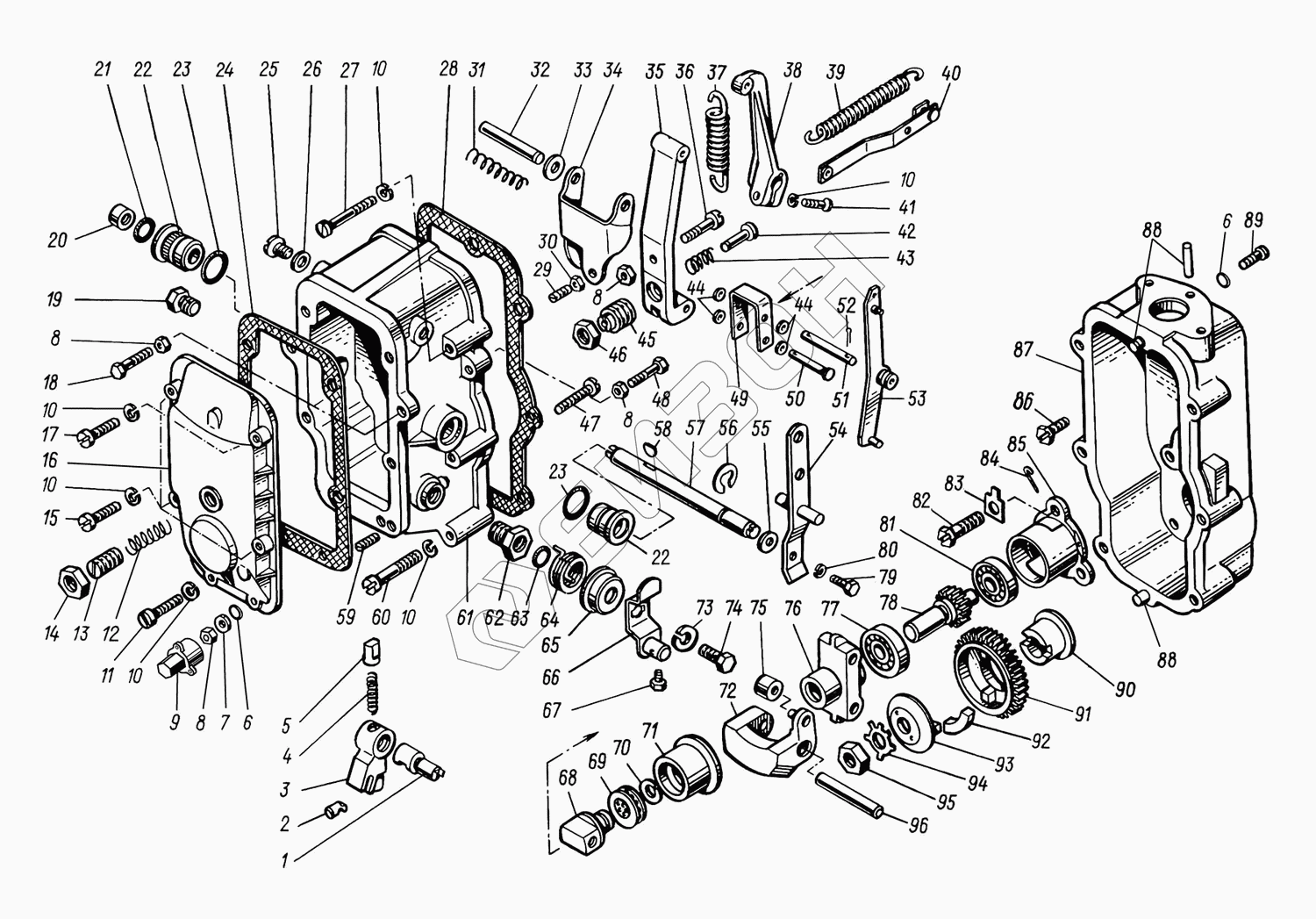

Графический каталог запасных частей к технике: ТМЗ-8424.10-031. Регулятор частоты вращения
175.1110 200
175.1110 304
90.1110 462-10
1
2
3
4
5
6
6
7
8
8
8
8
9
10
10
10
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
88
89
90
91
92
93
94
95
96
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 175.1110 200 | 175.1110 200 | Винт регулировочный (подбор) |
Загрузка ...
|
|
| 175.1110 304 | 175.1110 304 | Державка грузов |
Загрузка ...
|
|
| 90.1110 462-10 | 90.1110 462-10 | Пружина регулятора |
Загрузка ...
|
|
| 1 | 236-1110 136-Б | Ось кулисы |
Загрузка ...
|
|
| 2 | 60.1110 220-02 | Ползун кулисы |
Загрузка ...
|
|
| 3 | 60.1110 132 | Кулиса |
Загрузка ...
|
|
| 4 | 175.1110 227 | Пружина фиксатора |
Загрузка ...
|
|
| 5 | 236-1110 372-Б | Фиксатор кулисы |
Загрузка ...
|
|
| 6 | 25 3111 2013 | Кольцо 005-008-19-2-1 |
Загрузка ...
|
|
| 7 | 312 370 | Шайба |
Загрузка ...
|
|
| 8 | 250508-П29 | Гайка М6 |
Загрузка ...
|
|
| 9 | 852 920 | Гайка колпачковая |
Загрузка ...
|
|
| 10 | 252154-П29 | Шайба 6.Л |
Загрузка ...
|
|
| 11 | 310611-П29 | Винт |
Загрузка ...
|
|
| 12 | 236-1110 490 | Пружина буферная |
Загрузка ...
|
|
| 13 | 60.1110 492-10 | Корпус буферной пружины |
Загрузка ...
|
|
| 14 | 311511-П15 | Контргайка |
Загрузка ...
|
|
| 15 | 852380-П29 | Винт |
Загрузка ...
|
|
| 16 | 60.1110 498-01 | Крышка смотрового люка |
Загрузка ...
|
|
| 17 | 310600-П29 | Винт |
Загрузка ...
|
|
| 18 | 852003-П29 | Болт регулировочный |
Загрузка ...
|
|
| 19 | 852880-П29 | Пробка |
Загрузка ...
|
|
| 20 | 313955-П29 | Заглушка |
Загрузка ...
|
|
| 21 | 236-1110 482 | Кольцо уплотнительное |
Загрузка ...
|
|
| 22 | 236-1110 476-Б | Втулка вала |
Загрузка ...
|
|
| 23 | 25 3111 3064 | Кольцо 016-020-25-2-2 |
Загрузка ...
|
|
| 24 | 236-1110 499-А3 | Прокладка крышки смотрового люка |
Загрузка ...
|
|
| 25 | 852369-П29 | Винт-заглушка |
Загрузка ...
|
|
| 26 | 852 205 | Шайба |
Загрузка ...
|
|
| 27 | 310612-П29 | Винт |
Загрузка ...
|
|
| 28 | 236-1110 154-А | Прокладка крышки регулятора |
Загрузка ...
|
|
| 29 | 852 364 | Винт |
Загрузка ...
|
|
| 30 | 250511-П15 | Гайка М8х1 |
Загрузка ...
|
|
| 31 | 236-1110 089 | Пружина компенсационная |
Загрузка ...
|
|
| 32 | 236-1110 088 | Ось рычагов |
Загрузка ...
|
|
| 33 | 312700-П15 | Шайба |
Загрузка ...
|
|
| 34 | 60.1110 080 | Рычаг двуплечий |
Загрузка ...
|
|
| 35 | 238НБ-1110 406-А2 | Рычаг регулятора |
Загрузка ...
|
|
| 36 | 852350-П15 | Винт регулировочный |
Загрузка ...
|
|
| 37 | 60 1110 462 | Пружина регулятора |
Загрузка ...
|
|
| 38 | 60.1110 466 | Рычаг пружины |
Загрузка ...
|
|
| 39 | 60.1110 438 | Пружина рычага рейки с зацепом (в сборе) |
Загрузка ...
|
|
| 40 | 423.1110 454-01 | Тяга рейки с планкой пружинной и щитком |
Загрузка ...
|
|
| 41 | 45 9346 5503 | Болт |
Загрузка ...
|
|
| 42 | 423.1110 412 | Корректор |
Загрузка ...
|
|
| 43 | 240Б-1110 414-Б | Пружина корректора |
Загрузка ...
|
|
| 44 | 312370-П29 | Шайба |
Загрузка ...
|
|
| 45 | 240Б-1110 416 | Корпус пружины корректора |
Загрузка ...
|
|
| 46 | 311512-П15 | Контргайка |
Загрузка ...
|
|
| 47 | 852 357 | Винт регулировочный |
Загрузка ...
|
|
| 48 | 852020-П29 | Болт регулировочный |
Загрузка ...
|
|
| 49 | 236-1110 433 | Серьга регулятора |
Загрузка ...
|
|
| 50 | 317849-П15 | Палец |
Загрузка ...
|
|
| 51 | 236-1110 066 | Ось упорной пяты |
Загрузка ...
|
|
| 52 | 258012-П15 | Шплинт разводной |
Загрузка ...
|
|
| 53 | 60.1110 441-01 | Рычаг рейки (в сборе) |
Загрузка ...
|
|
| 54 | 236-1110 151 | Рычаг управления регулятором |
Загрузка ...
|
|
| 55 | 312347-П15 | Шайба |
Загрузка ...
|
|
| 56 | 236-1110 471 | Кольцо пружинное упорное |
Загрузка ...
|
|
| 57 | 902.1110 467-10 | Вал рычага пружины |
Загрузка ...
|
|
| 58 | 314003-П | Шпонка сегментная |
Загрузка ...
|
|
| 59 | 236-1110 200 | Винт регулировочный (подбор) |
Загрузка ...
|
|
| 60 | 852381-П29 | Винт |
Загрузка ...
|
|
| 61 | 60.1110 129 | Крышка регулятора |
Загрузка ...
|
|
| 62 | 236-1110 134-Б | Ввертыш оси кулисы |
Загрузка ...
|
|
| 63 | 236-1110 394 | Кольцо уплотнительное |
Загрузка ...
|
|
| 64 | 236-1110 396 | Пружина возвратная |
Загрузка ...
|
|
| 65 | 236-1110 398 | Крышка пружины |
Загрузка ...
|
|
| 66 | 42.1110 380-13 | Рычаг останова (в сборе) |
Загрузка ...
|
|
| 67 | 852006-П29 | Болт |
Загрузка ...
|
|
| 68 | 236-1110 065-Б | Пята упорная |
Загрузка ...
|
|
| 69 | 8102 | Подшипник муфты грузов |
Загрузка ...
|
|
| 70 | 236-1110 067 | Кольцо пружинное |
Загрузка ...
|
|
| 71 | 60.1110 006-02 | Муфта грузов |
Загрузка ...
|
|
| 72 | 175.1110320 | Груз регулятора в сборе |
Загрузка ...
|
|
| 73 | 252134-П29 | Шайба 6.Т |
Загрузка ...
|
|
| 74 | 201418-П29 | Болт М6х16 |
Загрузка ...
|
|
| 75 | 236-1110 532 | Ролик груза |
Загрузка ...
|
|
| 76 | 175.1110 300 | Державка грузов со стаканом (в сборе) |
Загрузка ...
|
|
| 77 | 202 | Подшипник ГОСТ 8338-75 |
Загрузка ...
|
|
| 78 | 236-1110 051-В | Валик державки грузов |
Загрузка ...
|
|
| 79 | 201416-П29 | Болт М6х1х12 |
Загрузка ...
|
|
| 80 | 252134-П29 | Шайба 6.Т |
Загрузка ...
|
|
| 81 | 200 | Шарикоподшипник |
Загрузка ...
|
|
| 82 | 310140-П15 | Болт |
Загрузка ...
|
|
| 83 | 312529-П15 | Шайба |
Загрузка ...
|
|
| 84 | 236.1110 042 | Стопор пружинный |
Загрузка ...
|
|
| 85 | 236.1110 558-Б | Стакан подшипников |
Загрузка ...
|
|
| 86 | 311200-П29 | Винт |
Загрузка ...
|
|
| 87 | 84.1110 022 | Корпус регулятора |
Загрузка ...
|
|
| 88 | 258639-П15 | Штифт |
Загрузка ...
|
|
| 89 | 260003-П15 | Палец |
Загрузка ...
|
|
| 90 | 236-1110 518-Б | Втулка ведущей шестерни |
Загрузка ...
|
|
| 91 | 236-1110 516-Б2 | Шестерня ведущая |
Загрузка ...
|
|
| 92 | 236-1110 517-Б2 | Сухарь шестерни |
Загрузка ...
|
|
| 93 | 236-1110 521 | Фланец втулки |
Загрузка ...
|
|
| 94 | 312556-П15 | Шайба стопорная |
Загрузка ...
|
|
| 95 | 250634-П15 | Гайка М14х1,5 |
Загрузка ...
|
|
| 96 | 236-1110 049 | Ось груза регулятора |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
